高速パワーサイリスタ - シリーズ概要、仕様、データシート

  1. 高速電力サイリスタとは
  2. ディスクケース設計の高速電力サイリスタシリーズ：
  3. ディスク型サイリスタ用空冷・水冷ヒートシンク
  4. パワーディスク型サイリスタの設置に関する推奨事項

高速電力サイリスタとは

高速電力サイリスタ, 別名 高速ターンオフ・サイリスタ, が減少した半導体である。 tq, trr, Qrr, ERQ 価値観.

高速サイリスタは、次のような違いがある。 位相制御サイリスター までの高周波数で高い通電能力を発揮する。 10 kHz より高い周波数での動作や周波数パルスモードで使用される。

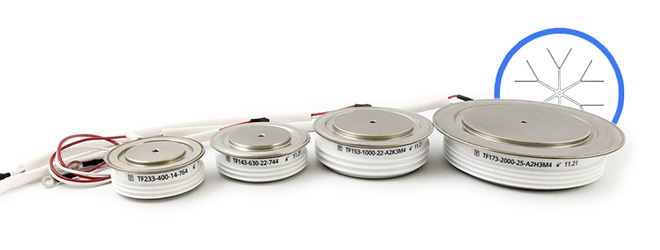

Fast SCR Thyristors

特徴 UTM, tq, Qrr の値が低下すると、サイリスタ の出力は低下します。 tq そして Qrr の増加につながる。 UTM.

の組み合わせを最適化する。 UTM, tq, Qrr, 重金属原子によるドーピング、高エネルギー粒子（量子、電子、陽子、アルファ粒子など）の照射などである。p-エミッタ注入係数を制御する方法も用いられる。

削減する tq, より効率的な分散型カソードエミッタシャントも使用される（位相制御サイリスタよりもシャント間隔が小さい）.

高速サイリスタを使用するのに最適な周波数範囲は、以下の通りである。 10kHz.

高い周波数での動作は、アノード電流パルスの前段での速度上昇を伴うことが多いため、高速サイリスタではdi/dt抵抗が増加し、ターンオン時間が短くなります。

このサイトで紹介しているディスク型サイリスタ は、すべて標準的な プレスパック タイプのセラミックハウジング。比較的強い力でヒートシンクに押し込まれ、サイリスタ端子への電気接点としても機能します。

高速サイリスタは順方向電流定格で利用可能です。 ITAV の範囲にある。 200A への 5000A, と逆阻止電圧の範囲 VRRM は 400V への 4800V, そして tq より 6.3 µs.

大電力整流器、電源装置、金属製錬分野、誘導加熱 炉、製錬炉、ARC 炉、真空炉、サイリスタ 周波数変換器などに使用されています。

関連記事: 位相制御サイリスタ (PCT), 高速スイッチングサイリスタ, サイリスタモジュール - シリーズ概要.

サイリスタ、ダイオード、パワーモジュールのご購入に関するお問い合わせは、以下のアドレスまで電子メールでお送りください。:

[email protected]

そして、私たちはあなたに配送のための商業的なオファーを提供します。
人数が多い場合は個別料金になります。!!!

私たちは、お客様のご要望と技術的課題に応じて、
私たちの生産設備で製品を製造することをオープンにしています。

ディスクケース設計の高速サイリスタシリーズ

高速サイリスタ TFシリーズ AS ENERGITM

高速サイリスタ TFシリーズ AS ENERGITM はプレス・パック・タイプの高速ターンオフ・サイリスタであり、直流と交流の電流を調整、変換します。 200A への 2000A までの周波数で 10 kHz の定格電圧の回路で使用される。 400V まで 3600V, そして tq より 6.3 µs.

TF133...TF933
TF143...TF943
TF153...TF953
TF173, TF273

高速サイリスタ TF133...TF933 (200A – 500A)

タイプ IT(AV)
(Tcase°C)		 VDRM
VRRM		 ITSM I2t dv/dt di/dt tq Tvj max Rth(j-c) Fm
±10%		 W パッケージ 寸法
ØDxØdxH		 データシート
A V kA kA2·s V/µs A/µs µs ºC ºC/W kN g mm PDF
200 A
TF233-200 200 (102) 1000-1500 4.5 100 200-2500 1600 6.3-12.5 125 0.04 10 110 T.B2 42x25x14 PDF
TF433-200 200 (102) 1000-1500 4.5 100 200-2500 1600 6.3-12.5 125 0.04 10 180 PT32
(T.B3)		 54x32x20 PDF
250 A
TF133-250 250 (94) 1600-2400 5.0 120 200-2500 1600 20-40 125 0.04 10 110 PT31-1
(T.B2)		 48x27x15 PDF
TF233-250 250 (97) 1000-1500 5.4 140 200-2500 1600 8-16 125 0.04 10 110 T.B2 42x25x14 PDF
TF333-250 250 (86) 1600-2400 5.0 120 200-2500 1600 20-40 125 0.05 10 180
100		 T.B3
PT31		 54x32x20
47x27x15		 PDF
TF433-250 250 (97) 1000-1500 5.4 140 200-2500 1600 8-16 125 0.04 10 180 PT32
(T.B3)		 54x32x20 PDF
TF833-250 250 (94) 3000 5.7 162 1000 1000 50-125 125 0.04 10 180 PT32
(T.B3)		 54x32x20 PDF
TF933-250 250 (92) 3000-3600 5.4 140 200-1000 1000 63-80 125 0.04 10 180 PT32
(T.B3)		 54x32x20 PDF
320 A
TF133-320 320 (85) 1600-2400 6.0 320 200-1000 1600 25-50 125 0.04 10 110 PT31-1
(T.B2)		 48x27x15 PDF
TF233-320 320 (90) 1000-1500 5.5 150 200-2500 1600 10-20 125 0.04 10 110 T.B2 42x25x14 PDF
TF333-320 320 (85) 1600-2400 6.0 170 200-1000 1600 25-40 125 0.05 10 180 T.B3 54x32x20 PDF
TF433-320 320 (90) 1000-1500 5.5 150 200-2500 1600 10-20 125 0.04 10 180 PT32
(T.B3)		 54x32x20 PDF
400 A
TF133-400 400 (85) 1600-2400 6.6 210 200-1000 1600 50-63 125 0.04 10 110 PT31-1
(T.B2)		 48x27x15 PDF
TF233-400 400 (85) 400-1400 6.5 200 200-1000 800 20-50 125 0.04 10 180 PT32 54x32x20 PDF
TF333-400 371 (85) 1400-2400 6.6 200 200-2500 1600 50-63 1250.05 10 180
100		 T.B3
PT31		 54x32x20
47x27x15		 PDF
500 A
TF333-500 500 (95) 300-1400 7.5 280 500-1000 500 32 125 0.035 10 100 PT31 47x27x15 PDF

高速サイリスタ TF143...TF943 (400A – 630A)

タイプ IT(AV)
(Tcase°C)		 VDRM
VRRM		 ITSM I2t dv/dt di/dt tq Tvj max Rth(j-c) Fm
±10%		 W パッケージ 寸法
ØDxØdxH		 データシート
A V kA kA2·s V/µs A/µs µs ºC ºC/W kN g mm PDF
400 A
TF143-400 400 (88) 1400-2200 8.0 320 200-1000 2000 25-50 125 0.034 15 240 PT42 60x38x20 PDF
TF243-400 400 (94) 1000-1500 9.5 450 200-2500 2000 10-20 125 0.03 15 180 PT41 57x35x14 PDF
TF943-400 400 (85) 3000-3600 7.5 600 200-1000 2000 50-63 125 0.034 15 240 T.C2 60x38x20 PDF
500 A
TF143-500 500 (85) 1400-2200 9.0 400 200-1000 2000 32-63 125 0.034 15 240 PT42 60x38x20 PDF
TF243-500 500 (91) 1000-1500 11.0 600 200-2500 2000 12.5-25 125 0.03 15 180 PT41 57x35x14 PDF
TF343-500 550 (85) 500-1100 9.0 800 500-1000 500 25 125 0.028 15 180 PT41 57x35x14 PDF
630 A
TF143-630 630 (80) 1400-2200 10.0 500 200-1000 2000 32-63 125 0.034 15 240 PT42 60x38x20 PDF
TF243-630 630 (84) 1000-1500 11.5 660 200-2500 200 16-32 125 0.03 15 180 PT41 57x35x14 PDF
TF343-630 630 (90) 400-1400 10.5 820 500-1000 500 32 125 0.028 15 180 PT41 57x35x14 PDF

高速サイリスタ TF153...TF953 (630A – 1000A)

タイプ IT(AV)
(Tcase°C)		 VDRM
VRRM		 ITSM I2t dv/dt di/dt tq Tvj max Rth(j-c) Fm
±10%		 W パッケージ 寸法
ØDxØdxH		 データシート
A V kA kA2·s V/µs A/µs µs ºC ºC/W kN g mm PDF
630 A
TF153-630 630 (85) 1400-2200 16.0 1200 200-1000 2000 20-40 125 0.021 26 550 PT53 75x51x26 PDF
TF253-630 630 (85) 800-1600 6.0 1600 200-1000 800 25-50 125 0.021 26 550 PT53 75x51x26 PDF
TF453-630 630 (94) 1400-2200 20.0 2000 200-2500 2000 20-40 125 0.021 26 550 T.D2 75x51x26 PDF
TF953-630 630 (90) 3000-3600 17.0 2400 200-2500 2000 50-63 125 0.021 26 550 T.D2 75x51x26 PDF
800 A
TF153-800 800 (85) 1400-2200 17.0 1445 200-1000 2000 20-50 125 0.021 26 550 PT53 75x51x26 PDF
TF253-800 800 (85) 800-1600 8.0 1900 200-1000 800 25-50 125 0.021 26 550 PT53 75x51x26 PDF
TF453-800 800 (86) 1400-2200 21.0 2200 200-2500 2000 20-40 125 0.021 26 550 T.D2 75x51x26 PDF
TF553-800 800 (85) 1400-2400 15.0 2630 1000 630 25-63 125 0.021 26 550 PT53-1 75x51x26 PDF
1000 A
TF153-1000 1000 (75) 1400-2200 18.0 1620 200-1000 2000 20-50 125 0.021 26 550 PT53 75x51x26 PDF
TF253-1000 1000 (85) 800-1400 10.0 2100 200-1000 800 25-50 125 0.021 26 550 PT53 75x51x26 PDF
TF453-1000 1000 (79) 1400-2200 22.0 2400 200-2500 2000 20-40 125 0.021 26 550 T.D2 75x51x26 PDF

高速サイリスタ TF173, TF273 (1600A, 2000A)

タイプ IT(AV)
(Tcase°C)		 VDRM
VRRM		 ITSM I2t dv/dt di/dt tq Tvj max Rth(j-c) Fm
±10%		 W パッケージ 寸法
ØDxØdxH		 データシート
A V kA kA2·s V/µs A/µs µs ºC ºC/W kN g mm PDF
1600 A
TF173-1600 1600 (95) 1600-2800 37.0 6800 200-1000 2500 50-63 125 0.008 45 1200 PT73 112x75x26 PDF
TF173-2000 2000 (90) 2000-2500 40.0 8000 200-1000 2500 40-63 125 0.008 45 1200 PT73 112x75x26 PDF
2000 A
TF273-2000 2000 (76) 1400-2400 40.0 9300 500-1000 1000 50 125 0.011 45 1200 PT73 112x75x26 PDF

高速サイリスタ KKシリーズ AS ENERGITM

高速サイリスタ KKシリーズ AS ENERGITM の定格電流で利用可能です。 200A への 4800A とブロッキング電圧 800V への 4800V, そして tq より 16 µs.

タイプ IT(AV)
(TC=70°C)		 VDRM
VRRM		 ITSM I2t dv/dt di/dt tq Tvj max Rth(j-c) Fm

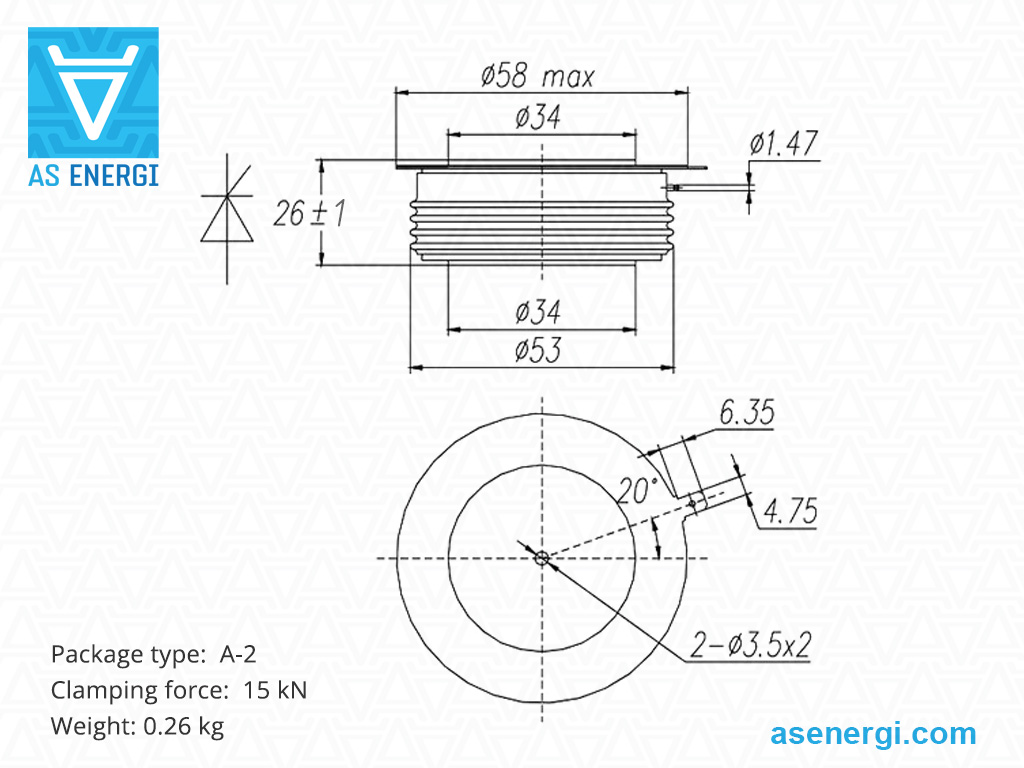

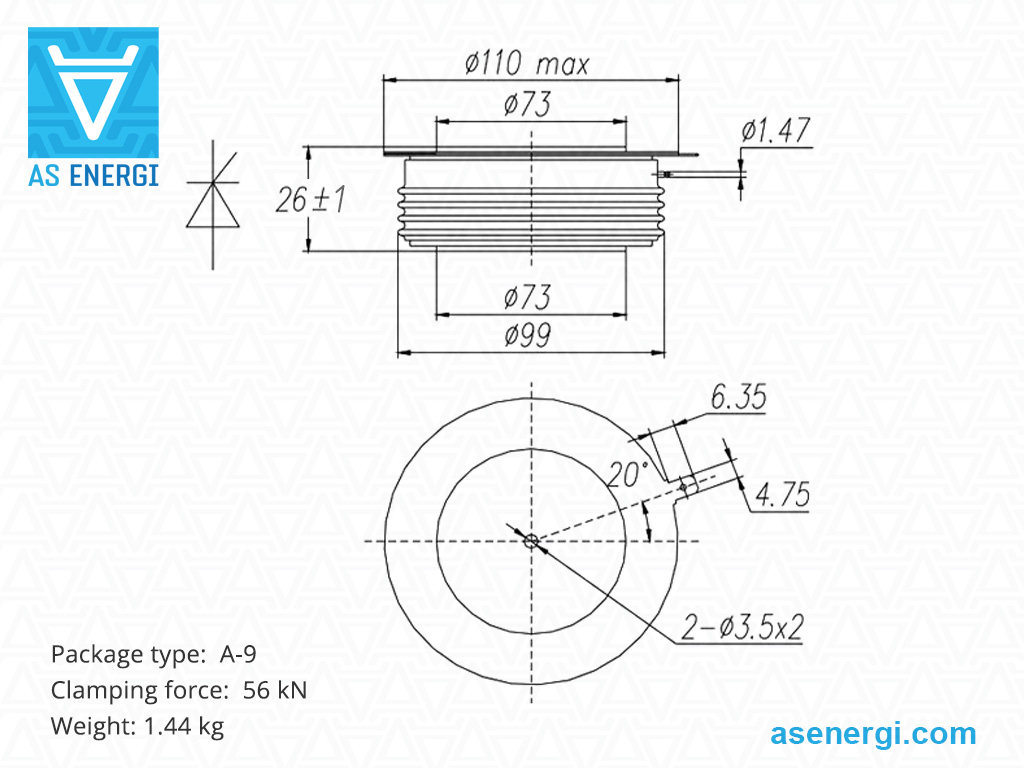

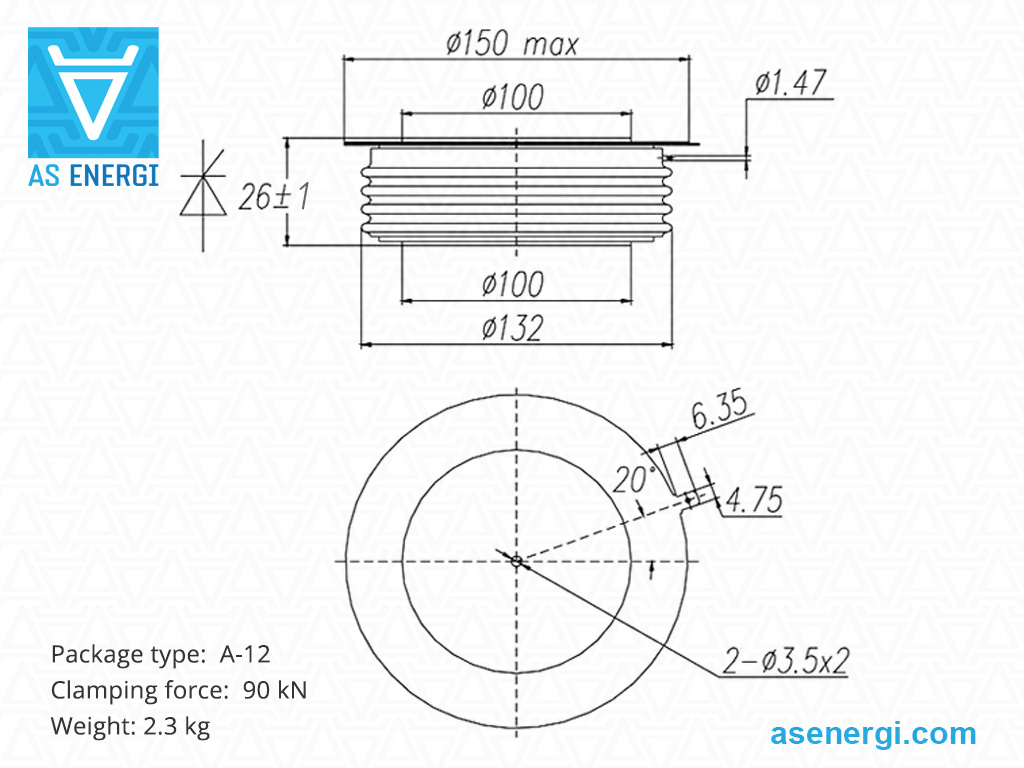

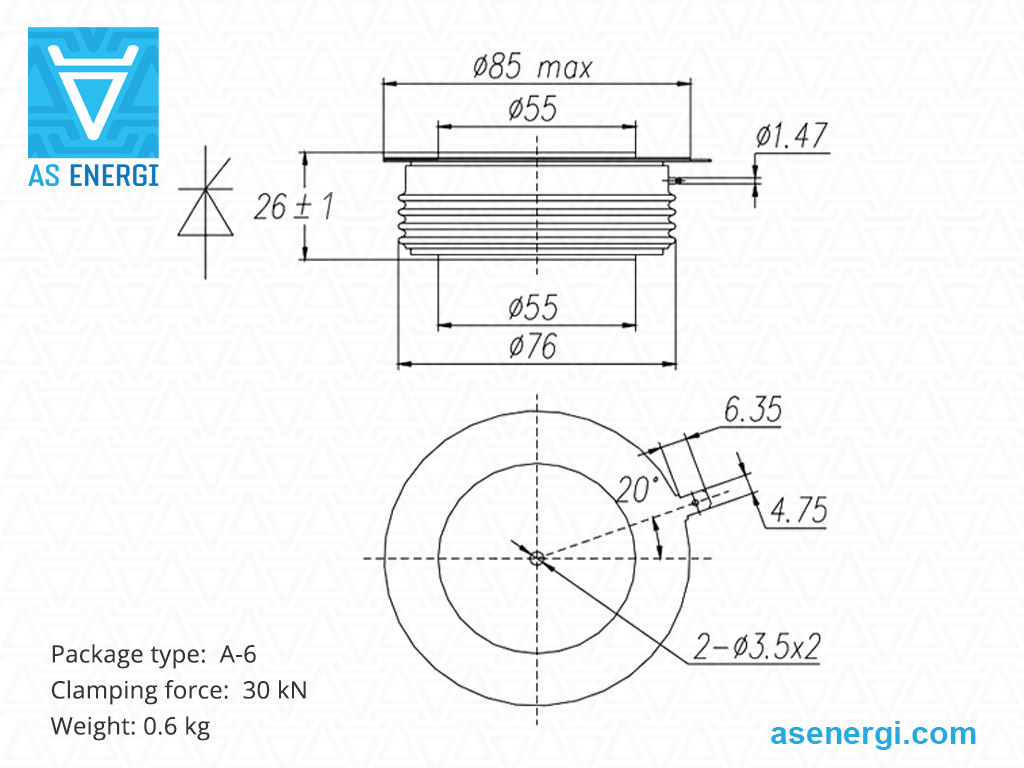

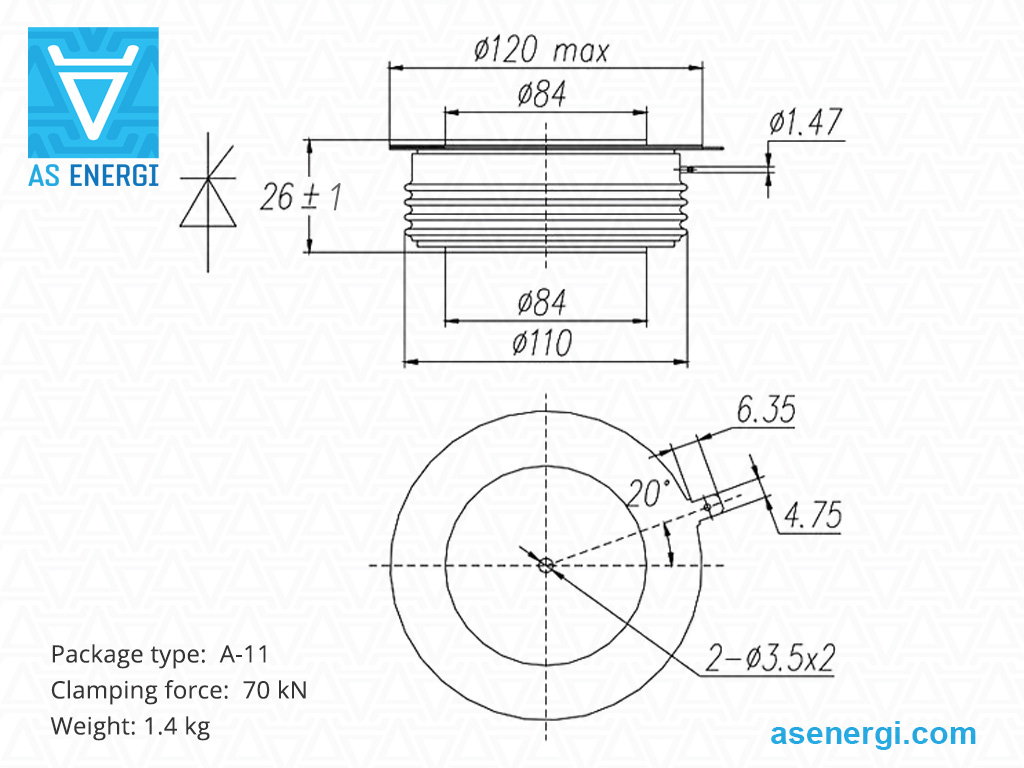

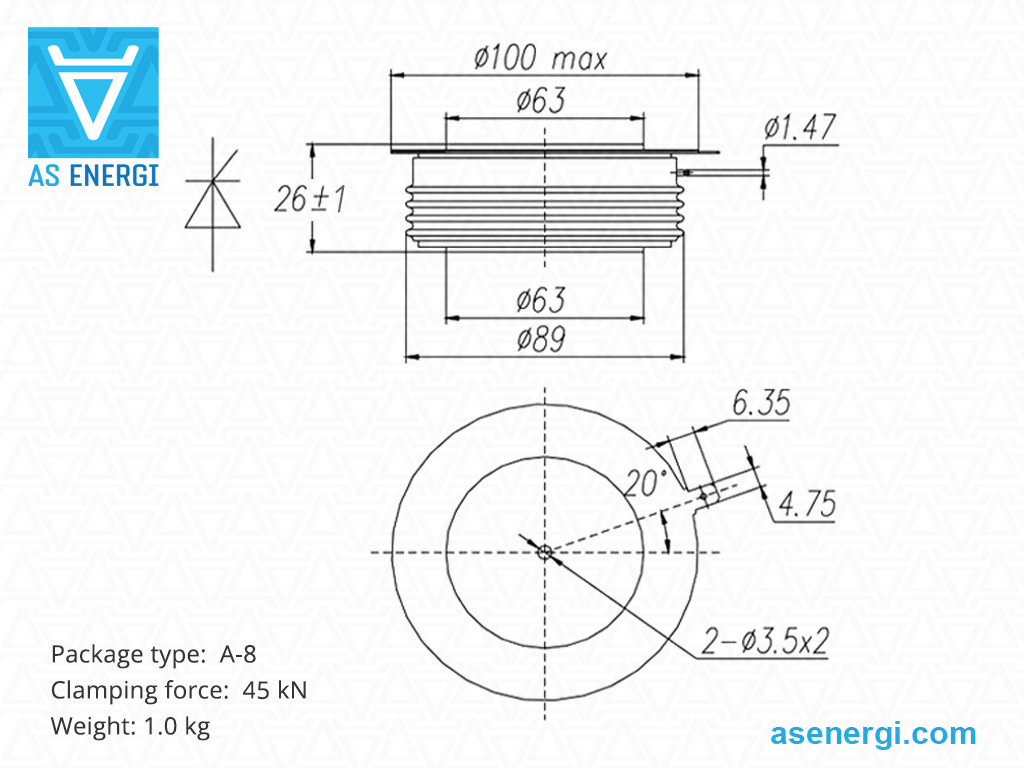

±10%		 W 概要 寸法
ØDxØdxH		 データシート
A V kA kA2·s V/µs A/µs µs ºC ºC/W kN kg mm PDF
KK200

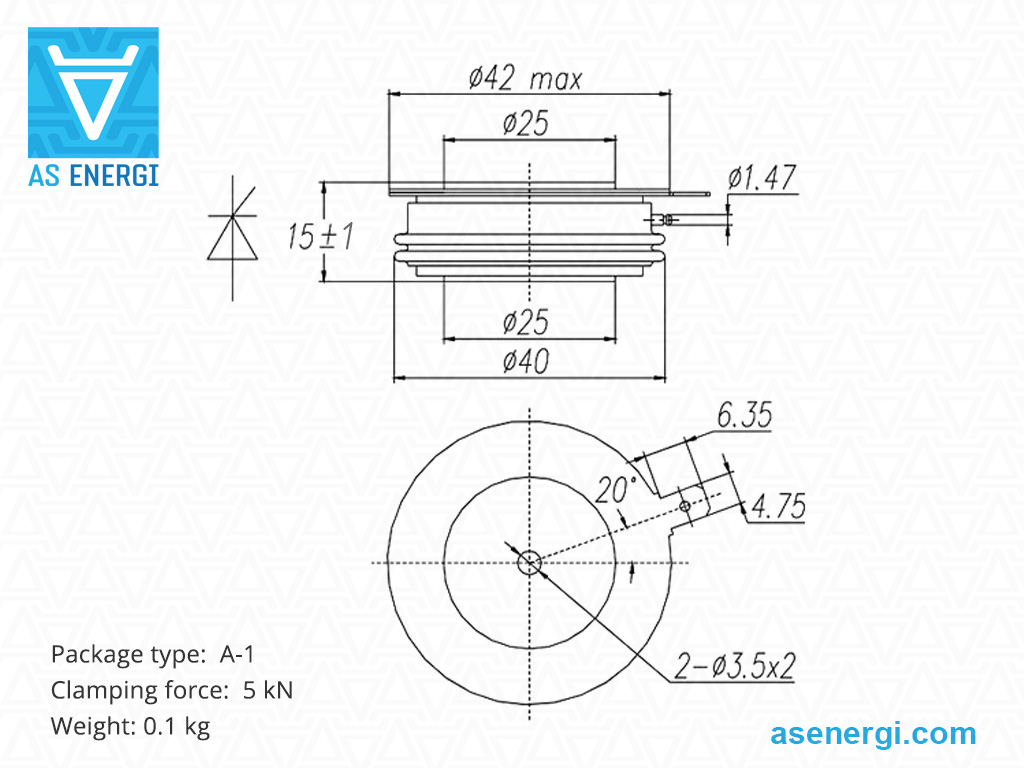

KK200-(12...14) 200 1200-1400 2.8 39 1000 200 20 125 0.08 5 0.10 A-1 42x25x15 PDF
KK300
KK300-(8...12) 300 800-1200 4.3 92 500 100 16-35 125 0.08 5 0.10 A-1 42x25x15 PDF
KK300-(12...14) 300 1200-1400 4.3 92 500 100 16-35 125 0.08 5 0.10 A-1 42x25x15 PDF
KK300-(14...20) 300 1400-2000 4.3 92 500 100 16-35 125 0.08 5 0.10 A-1 42x25x15 PDF
KK400
KK400-(8...16) 490 800-1600 4.3 92 500 1200 18-50 125 0.045 15 0.26 A-2 58x34x26 PDF
KK500
KK500-(12...14) 500 1200-1400 7.5 280 1000 200 20 125 0.045 15 0.26 A-2 58x34x26 PDF
KK500-(16...20) 500 1600-2000 7.0 250 1000 200 30 125 0.045 15 0.26 A-2 58x34x26 PDF
KK600
KK600-(12...20) 600 1200-2000 10.0 500 500 150 16-35 125 0.041 18 0.30 A-3 66x42x26 PDF
KK700
KK700-(8...18) 770 800-1800 9.0 405 500 1200 18-50 125 0.041 18 0.30 A-3 66x42x26 PDF
KK800
KK800-(8...20) 820 800-2000 9.0 405 500 1200 18-50 125 0.035 20 0.37 A-4 69x45x26 PDF
KK1000
KK1000-(8...18) 1080 800-1800 10.0 500 500 1200 18-50 125 0.020 22 0.47 A-5 74x47x26 PDF
KK1000-(25...30) 1000 2500-3000 12.0 720 1000 200 55 125 0.020 22 0.47 A-5 74x47x26 PDF
KK1200
KK1200-(12...14) 1247 1200-1400 16.0 1280 1000 1000 35 125 0.018 30 0.60 A-6 85x55x26 PDF
KK600-(12...20) 1205 1600-2000 15.0 1130 1000 1000 50 125 0.018 30 0.60 A-6 85x55x26 PDF
KK1300
KK1300-(8...18) 1330 800-1800 14.0 980 500 1200 18-50 125 0.018 30 0.60 A-6 85x55x26 PDF
KK1500
KK1500-(12...14) 1500 1200-1400 22.5 2500 1000 200 20 125 0.018 30 0.60 A-6 85x55x26 PDF

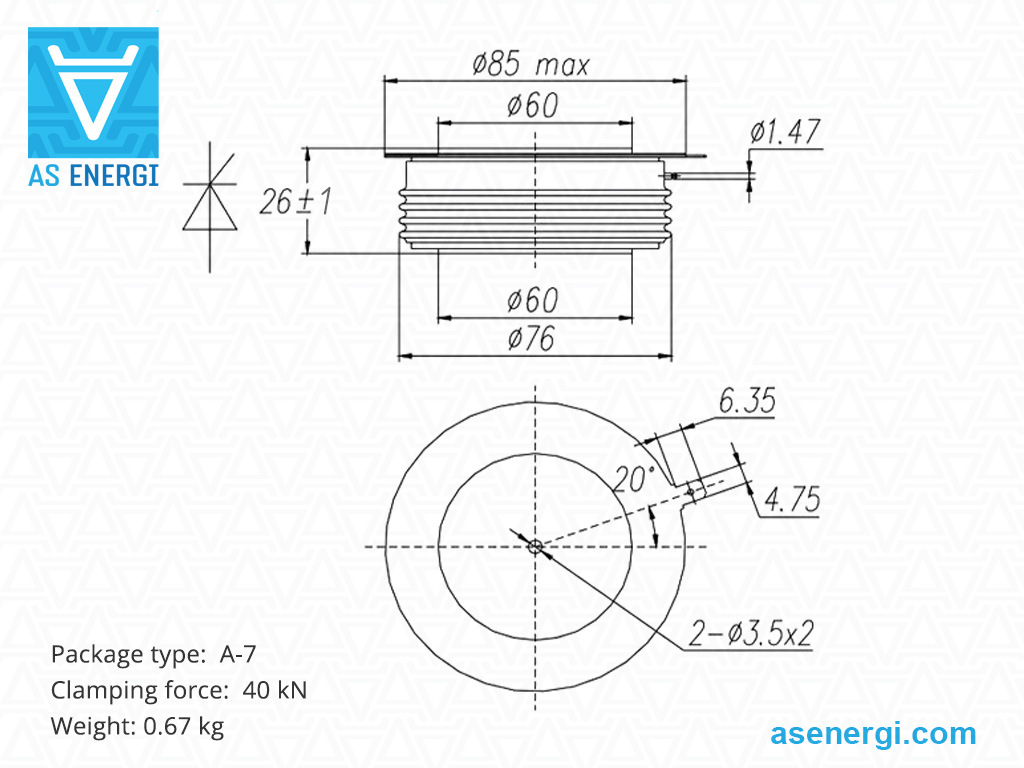

KK1500-(16...20) 1500 1600-2000 21.0 2200 1000 200 30 125 0.018 40 0.67 A-7 85x60x26 PDF
KK1500-(25...30) 1500 2500-3000 18.5 1700 1000 200 60 125 0.018 30 0.60 A-6 85x55x26 PDF
KK1600
KK1600-(8...12) 1600 800-1200 21.0 1620 500 1200 25 125 0.018 30 0.60 A-6 85x55x26 PDF
KK1600-(12...14) 1600 1200-1400 21.0 1620 500 1200 25 125 0.018 30 0.60 A-6 85x55x26 PDF
KK1700
KK800-(8...18) 1750 800-1800 18.0 1620 500 1200 18-50 125 0.018 30 0.60 A-6 85x55x26 PDF
KK1800
KK1800-(12...14) 1800 1200-1400 25.2 3200 1000 200 20 125 0.018 40 0.67 A-7 85x60x26 PDF
KK1800-(16...20) 1800 1600-2000 25.2 3200 1000 200 35 125 0.018 40 0.67 A-7 85x60x26 PDF
KK1800-(25...30) 1800 2500-3000 21.6 2300 1000 200 60 125 0.018 40 0.67 A-7 85x60x26 PDF
KK900
KK1800-(32...35) 1800 3200-3500 21.6 2300 1000 200 80 125 0.01 56 1.44 A-9 110x73x26 PDF
KK1900-(19...25) 1920 1900-2500 21.0 2205 500 1200 40-80 125 0.0125 45 1.0 A-8 100x63x26 PDF
KK2000
KK2000-(8...18) 2080 800-1800 21 2205 500 1200 18-50 125 0.0125 45 1.0 A-8 100x63x26 PDF
KK2000-(22...25) 2000 2200-2500 23 2205 500 100 16-35 125 0.0125 45 1.0 A-8 100x63x26 PDF
KK2000-(25...30) 2000 2500-3000 24.0 2900 1000 200 60 125 0.0125 45 1.0 A-8 100x63x26 PDF
KK2100
KK2100-(8...18) 2080 800-1800 21.0 2205 500 1200 18-50 125 0.0125 45 1.0 A-8 100x63x26 PDF
KK2100-(19...25) 2160 1900-2500 22.7 2576 500 1200 40-80 125 0.0125 45 1.0 A-8 100x63x26 PDF
KK2200
KK2200-(8...18) 2240 800-1800 23 2645 500 1200 30-60 125 0.0125 45 1.0 A-8 100x63x26 PDF
KK2400
KK2400-(12...14) 2400 1200-1400 33.6 5600 1000 200 22 125 0.0125 45 1.0 A-8 100x63x26 PDF
KK2500
KK2500-(12...18) 2500 1200-1800 35.6 6337 1000 250 40-80 125 0.01 56 1.44 A-9 110x73x26 PDF
KK2500-(20...22) 2500 2000-2200 35.6 6337 1000 250 40-80 125 0.01 56 1.44 A-9 110x73x26 PDF
KK2500-(25...30) 2500 2500-3000 30.0 4500 1000 200 60 125 0.01 56 1.44 A-9 110x73x26 PDF
KK2500-(32...35) 2500 3200-3500 30.0 4500 1000 200 80 125 0.007 70 1.4 A-11 120x84x26 PDF
KK2600
KK2600-(22...25) 2600 2200-2500 27 5600 500 1000 65 125 0.01 56 1.44 A-9 110x73x26 PDF
KK2700
KK2700-(19...25) 2790 1900-2500 33.8 5712 500 1200 40-80 125 0.01 56 1.44 A-9 110x73x26 PDF
KK2900
KK2900-(8...18) 2940 800-1800 35.6 6337 500 1200 30-60 125 0.01 56 1.44 A-9 110x73x26 PDF
KK3000
KK3000-(12...14) 3000 1200-1400 42.0 8800 1000 200 22 125 0.007 70 1.4 A-11 120x84x26 PDF
KK3000-(26...30) 3000 2600-3000 36.0 6500 1000 200 60 125 0.007 70 1.4 A-11 120x84x26 PDF
KK3200
KK3200-(41...48) 3290 4100-4800 35 6125 500 1200 80-150 125 0.007 70 1.4 A-11 120x84x26 PDF
KK3300
KK3300-(31...40) 3370 3100-4000 35 6125 500 1200 70-120 125 0.007 70 1.4 A-11 120x84x26 PDF
KK3600
KK3600-(16...20) 3600 1600-2000 50.4 12500 1000 200 40 125 0.01 56 1.44 A-9 110x73x26 PDF
KK3800
KK3800-(19...25) 3800 1900-2500 44.0 9680 500 1200 40-110 125 0.005 90 2.3 A-12 150x100x26 PDF
KK4000
KK4000-(25...30) 4000 2500-3000 48.0 12000 1000 200 60 125 0.005 90 2.3 A-12 150x100x26 PDF
KK4000
KK4000-(35...45) 4000 3500-4500 42 7500 500 1200 65 125 0.005 90 2.3 A-12 150x100x26 PDF
KK4200
KK4200-(41...48) 4290 4100-4800 44 9680 500 1200 80-150 125 0.005 90 2.3 A-12 150x100x26 PDF
KK4300
KK4300-(31...40) 4370 3100-4000 44 9680 500 1200 70-120 125 0.005 90 2.3 A-12 150x100x26 PDF
KK4400
KK4400-(8...18) 4470 800-1800 45 10125 500 1200 30-60 125 0.007 70 1.4 A-9 120x84x26 PDF
KK4800
KK4800-(19...30) 4890 1900-3000 62 19220 500 1200 40-120 125 0.005 90 2.3 A-12 150x100x26 PDF

高速サイリスタ VS-STシリーズ Vishay Semiconductors

高速サイリスタ Vishay VS-STシリーズ の定格電流で利用可能です。 330A への 940A と逆ブロック電圧 400V への 1200V, そして tq より 10 µs.

タイプ ITAV/IFAV
(TC)		 VRRM
VDRM		 ITSM
IFSM		 I2t VT(TO) rT Tvj max Rth(j-c)
 W パッケージ,
寸法
ØDxØdxH		 交換
AS ENERGITM		 データシート
A (ºC) V A kA2·s V mΩ ºC ºC/W g mm PDF
VS-ST173C
VS-ST173C10CFK0 330 (55) 1000 4680 110 1.61 0.77 125 0.016 50 A-PUK
(TO-200AB)
42x19x14		 ASTD173C10CFK0
VS-ST173C10CFK1 1000 ASTD173C10CFK1
VS-ST173C10CFP0 1000 ASTD173C10CFP0
VS-ST173C10CFP1 1000 ASTD173C10CFP1
VS-ST173C12CFK0 1200 ASTD173C12CFK0
VS-ST173C12CFK0L 1200 ASTD173C12CFK0L
VS-ST173C12CFK1 1200 ASTD173C12CFK1
VS-ST173C12CFP0 1200 ASTD173C12CFP0
VS-ST173C12CFP1 1200 ASTD173C12CFP1
VS-ST183C
VS-ST183C04CFL0 370 (55) 400 4900 120 1.45 0.58 125 0.016 50 A-PUK
(TO-200AB)
42x19x14		 ASTD183C04CFL0
VS-ST183C04CFN0 400 ASTD183C04CFN0
VS-ST183C04CFN1 400 ASTD183C04CFN1
VS-ST183C08CFL0 800 ASTD183C08CFL0
VS-ST183C08CFL1 800 ASTD183C08CFL1
VS-ST183C08CFN0 800 ASTD183C08CFN0
VS-ST183C08CFN1 800 ASTD183C08CFN1
VS-ST203C
VS-ST203C10CFJ1 370 (55) 1000 5260 138 1.22 0.83 125 0.017 50 A-PUK
(TO-200AB)
42x19x14		 ASTD203C10CFJ1
VS-ST203C12CFJ0 1200 ASTD203C12CFJ0
VS-ST203C12CFJ1 1200 ASTD203C12CFJ1
VS-ST223C
VS-ST223C04CFL0 390 (55) 400 5850 171 1.09 0.82 125 0.017 50 A-PUK
(TO-200AB)
42x19x14		 ASTD223C04CFL0
VS-ST223C04CFL1 400 ASTD223C04CFL1
VS-ST223C04CFN0 400 ASTD223C04CFN0
VS-ST223C04CFN1 400 ASTD223C04CFN1
VS-ST223C08CFL0 800 ASTD223C08CFL0
VS-ST223C08CFL1 800 ASTD223C08CFL1
VS-ST223C08CFN0 800 ASTD223C08CFN0
VS-ST223C08CFN1 800 ASTD223C08CFN1
VS-ST303CL
VS-ST303C04LFK0 515 (55) 400 7950 316 1.48 0.56 125 0.010 250 B-PUK
(TO-200AC)
58x34x27		 ASTD303C04LFK0
VS-ST303C04LFL0 400 ASTD303C04LFL0
VS-ST303C08LFL1 800 ASTD303C08LFL1
VS-ST303C08LFN0 800 ASTD303C08LFN0
VS-ST303C08LFN1 800 ASTD303C08LFN1
VS-ST303C10LFJ0 1000 ASTD303C10LFJ0
VS-ST303C12LFH0 1200 ASTD303C12LFH0
VS-ST303C12LFJ1 1200 ASTD303C12LFJ1
VS-ST303C12LFK0 1200 ASTD303C12LFK0
VS-ST303C12LFK0L 1200 ASTD303C12LFK0L
VS-ST303C12LFK1 1200 ASTD303C12LFK1
VS-ST303C12LFK1L 1200 ASTD303C12LFK1L
VS-ST303C
VS-ST303C04CFL0 620 (55) 400 7950 316 1.48 0.56 125 0.010 83 E-PUK
(TO-200AB)
42x25x14.5		 ASTD303C04CFL0
VS-ST303C04CFL1 400 ASTD303C04CFL1
VS-ST303C04CFN1 400 ASTD303C04CFN1
VS-ST303C08CFK1 800 ASTD303C08CFK1
VS-ST303C08CFL1 800 ASTD303C08CFL1
VS-ST303C08CFN1 800 ASTD303C08CFN1
VS-ST303C10CFJ0 1000 ASTD303C10CFJ0
VS-ST303C10CFK0 1000 ASTD303C10CFK0
VS-ST303C12CCL1 1200 ASTD303C12CCL1
VS-ST303C12CFJ0 1200 ASTD303C12CFJ0
VS-ST303C12CFJ1 1200 ASTD303C12CFJ1
VS-ST303C12CFK0 1200 ASTD303C12CFK0
VS-ST303C12CFK0L 1200 ASTD303C12CFK0L
VS-ST303C12CFK1 1200 ASTD303C12CFK1
VS-ST303C12CFK1L 1200 ASTD303C12CFK1L
VS-ST333CL
VS-ST333C04LFL0 620 (55) 400 11000 605 0.93 0.58 125 0.010 250 B-PUK
(TO-200AC)
58x34x27		 ASTD333C04LFL0
VS-ST333C04LFL1 400 ASTD333C04LFL1
VS-ST333C04LFM0 400 ASTD333C04LFM0
VS-ST333C04LFM1 400 ASTD333C04LFM1
VS-ST333C08LFL0 800 ASTD333C08LFL0
VS-ST333C08LFL1 800 ASTD333C08LFL1
VS-ST333C08LFM0 800 ASTD333C08LFM0
VS-ST333C08LFM1 800 ASTD333C08LFM1
VS-ST333C
VS-ST333C04CFL0 720 (55) 400 11000 605 0.93 0.58 125 0.011 83 E-PUK
(TO-200AB)
42x25x14.5		 ASTD333C04CFL0
VS-ST333C04CFL1 400 ASTD333C04CFL1
VS-ST333C04CFM1 400 ASTD333C04CFM1
VS-ST333C08CFL0 800 ASTD333C08CFL0
VS-ST333C08CFL1 800 ASTD333C08CFL1
VS-ST333C08CFM0 800 ASTD333C08CFM0
VS-ST333C08CFM1 800 ASTD333C08CFM1
VS-ST733CL
VS-ST733C04LFL1 940 (55) 400 20000 2000 1.20 0.29 125 0.009 255 B-PUK
(TO-200AC)
58x34x27		 ASTD733C04LFL1
VS-ST733C04LFM1 400 ASTD733C04LFM1
VS-ST733C08LFL0 800 ASTD733C08LFL0
VS-ST733C08LFL1 800 ASTD733C08LFL1
VS-ST733C08LFM0 800 ASTD733C08LFM0
VS-ST733C08LFM0L 800 ASTD733C08LFM0L
VS-ST733C08LFM1 800 ASTD733C08LFM1

ディスク型サイリスタ用空冷・水冷ヒートシンク

大電流、高逆電圧での半導体デバイスの動作は、シリコンチップのpn接合における高電力を伴う。

パワーSCRサイリスタの冷却には、空気と水のヒートシンクが使用されます。

ヒートシンクは、放熱量と冷却面の面積によって特徴付けられ、サイリスタの動作電力における必要な放熱量に基づいて選択されます。

ディスク型サイリスタでは、ヒートシンクと組み合わされた場合にのみ、必要なプレスコンタクトの圧縮が行われます。

電気的損失を最小限に抑え、放熱を最大にするためには、組み立て時に必要なクランプ力Fmを与えなければならない。

サイリスタ軸力Fm、すなわちサイリスタ圧縮力の値 の範囲は、パッケージ径（ハウジングタイプ）に よって10～100kNであり、データシートに規定され ています。

ヒートシンクは、ディスク型（タブレット型）半導体に使用され、接触面の直径は、以下のとおりです。 Ø19 mm への Ø100 mm.

ディスク型SCRサイリスタ用ヒートシンクの詳細については、こちらを参照してください：
"空冷ヒートシンクOシリーズ", "エアヒートシンク SFシリーズ", "水冷ヒートシンクSSシリーズ".

パワーディスク型サイリスタの設置に関する推奨事項

ヒートシンク付きディスクサイリスタの組み立て

全温度範囲にわたるサイリスタとクーラーの合わせ面間の熱伝達と電気的接触の信頼性は、適切なトルク（クランプ力）によって確保されます。

組み立てる前に、目視検査  (1)接触面に機械的な損傷がないか、(2)アルコール（トルエン、ガソリン、アセトン）を染み込ませて拭く必要があります。

検査後、現在の接点（リード線）を修正し、構造のアライメントを修正するためにピンを取り付けます。

熱伝導のパラメーターを改善するには、潤滑することをお勧めします  (3)取り付けの必須条件ではありませんが、組み立ての前にシリコーン熱伝導性ペーストの薄い層。

サイリスタ(3)、クーラーの2番目の部分、グラスファイバー製インシュレーター、スラストワッシャーを取り付けます。

トラバース (4)を通し、ナットを均等に締める。 接触面にミスアライメントや不均等がないことを確認してください。

部品が十分にクランプされているが移動可能な場合は、クーラーを平らな面に置き、面の全体的な隣接面の平行度の公差をチェックすることをお勧めします(5)。

各ナットを順番に（約1/4回転）ストップ(6)にクランプする。 トラバースのたわみ量によって、達成されたクランプ力が要求されたものに対応するかどうかが決まる。

取り付け後、ファスナー（ナットとワッシャー）を腐食から保護する必要があります。

パワーサイリスタに関するヒントと推奨事項：

パワーサイリスタは、すべてのパラメータについて、その限界負荷で長時間動作させるべきではありません。 この場合、安全係数は装置に要求される信頼性の程度によって決定される。

故障した電源サイリスタを、交換するサイリスタのパラメー タに適合するサイリスタと交換する。

周囲温度が高い環境で使用する場合は、過冷却を行う必要があります。

適切な熱放散を確保するため、パワーサイリスタとクーラーの定期的な清掃を行い、ほこりや汚れを取り除くことを推奨します。

並列に接続されたパワーサイリスタ間の電流を等しく するために、誘導分流器（多くの場合、撚りトロイ ダル線）を使用する必要があります。最も一般的な接続方法は、閉回路、 コモンコイル回路、パワーサイリスタです。この場合の分流器の効率は、磁性線の断面積で決まります。

電力用サイリスタを直列に接続した場合の電圧アン バランスの防止は、各サイリスタに並列に接続したシャ ント抵抗を使用することで実現します。各サイリスタに並列にコンデンサを接続すること で、過渡状態での電圧均一化を図ります。

動作中の高電圧下のパワーサイリスタに触れることは厳禁です。

icon AS ENERGITMを選ぶ理由

  • 半導体シリコンチップ製造を含む自社生産設備
  • ヨーロッパブランド - 100％の品質、有利な価格、短い生産期間
  • 半導体業界で20年以上の経験
  • 世界50カ国以上のお客様から信頼をいただいています。
  • 10Aから15000Aまでの電流、100Vから9000Vまでの電圧に対応する20000アイテムの製品ラインアップ
  • 他社製品の類似品を製造している
  • 品質保証、動作保証期間2年



品質保証

私たちの製品は認証を受けており、国際規格に対応しています。
当社は2年間の製品品質保証を提供します。
お客様のご要望に応じて、適合証明書、信頼性レポート、データシート、テクニカルパスポートを提供します。

Certificates

各製品は主要なパラメータについてテストされ、各製品のパラメータのテストレポートが提供される。

Test Report

パートナーシップの地理

AS ENERGITM社はパワー半導体を製造し、世界50カ国以上に供給しています。

Geography

物流と配送

私たちは、物流会社のサービスを利用して世界中に製品をお届けしています： DHL、TNT、UPS、EMS、Fedex、Aramex。
製品は、航空、海上、鉄道、道路など、あらゆる輸送手段で配送することができる。

Logistics

AS ENERGITM 半導体製造

当社の製品範囲は、整流ダイオード、ディスクおよびスタッド設計の位相制御サイリスタ、アバランシェダイオードおよびサイリスタ、高速スイッチング、高周波サイリスタ、高速リカバリ、溶接およびロータダイオード、トライアック、ブリッジ整流器、パワーモジュール（サイリスタ、ダイオード、サイリスタダイオード、IGBT）、およびそれらに空気と水のヒートシンクを含みます。

パワーダイオードとサイリスタは、10Aから15000Aの電流、100Vから9000Vの電圧範囲で製造されています。
パワーダイオードとサイリスタモジュールは、25Aから最大1250A、電圧範囲400Vから4400Vまで製造されています。
パワー半導体のラインナップには、世界的メーカーの同等品、代替品、アナログ、代替半導体デバイスも含まれる。

サイリスタ、ダイオード、パワーモジュールのご購入に関するお問い合わせは、以下のアドレスまで電子メールでお送りください。:

[email protected]

そして、私たちはあなたに配送のための商業的なオファーを提供します。
人数が多い場合は個別料金になります。!!!

私たちは、お客様のご要望と技術的課題に応じて、
私たちの生産設備で製品を製造することをオープンにしています。

注目の製品



Tags: 高速SCRサイリスタ, 高出力高速サイリスタ, プレスパックサイリスタ, パワー半導体, 高速サイリスタ価格, 高速SCRサイリスタデータシート, 証明書, 製造, 高速サイリスタ工場製, 高速パワーサイリスタの技術仕様



ホーム / 製品紹介 / パワー半導体 / 高速サイリスタ
^
