パワーアバランシェダイオード - シリーズ概要、仕様、データシート

パワーアバランシェダイオードとは？
ディスクケース設計のアバランシェ整流ダイオードシリーズ：

パワーアバランシェダイオード DLシリーズ AS ENERGI^TM
アバランシェ整流ダイオード ABB Power Grids (Hitachi Energy)

ディスク型整流ダイオード用空冷・水冷ヒートシンク
パワーディスク型整流ダイオードの設置に関する推奨事項

パワーアバランシェダイオードとは？

アバランシェ・ダイオードは、次のような違いがある。標準整流ダイオードアバランシェ降伏モードでアバランシェ・ダイオードの動作が可能であるという点である。このようなダイオードは、アバランシェ形成が制御されている。

通常、アバランシェ・ダイオードは降伏電圧の値によって特徴付けられます。 V_BR, これは雪崩崩壊開始の最小値を表す。

アバランシェダイオードはまた、ブレークダウンエネルギーパラメータによって特徴付けられます P_RSM および/または、雪崩崩壊時のエネルギー損失。

アバランシェ・ダイオードは、電流-電圧曲線の逆分岐にある電気アバランシェ降伏の領域で、長い時間にわたって動作することが許される：

アバランシェ形成の本質は、ダイオードが降伏電圧よりも大きな逆電圧を受けると、逆電流が非常に急速に増加することである。

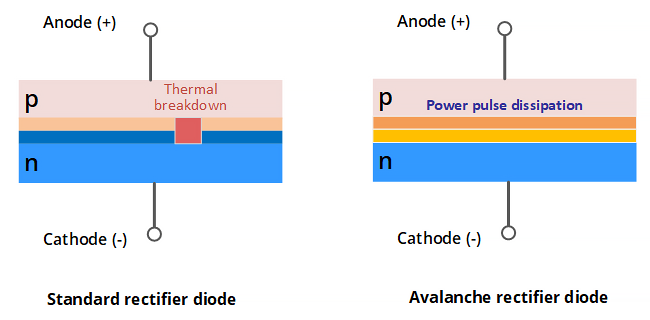

標準的な非アバランシェ・ダイオードでは、電流はpn接合の個々の点に集中し、局所的な熱絶縁破壊が起こります。

アバランシェ・ダイオードでは、逆電流はpn接合の表面全体に均等に分散され、その結果、ダイオードは電力パルスを消散させることができる。

したがって、アバランシェ・ダイオードは、電気回路を次のようなものから保護するために効果的に使用される パルス電圧オーバーロード.

パワー整流器用アバランシェ・ダイオードは、通常、溶接や電気メッキ装置、非制御または半制御整流ブリッジなどの様々なパワー整流器に使用され、スイッチング過電圧による有害な影響を防止します。

本サイトで紹介しているディスク型（カプセル型）アバランシェ・ダイオードは、すべて標準的なプレス・パック・タイプのセラミック・ハウジングを備えています。これらは、ダイオードの端子への電気接点を兼ねたヒートシンクに比較的強い力で押し込まれています。

アバランシェ・ダイオード AS ENERGI^TM ウェブサイトには以下のパラメータ範囲があります。 I_FAV の範囲にある。 320A への 5000A, と逆阻止電圧の範囲 V_RRM は 400V への 6000V.

今日、パワー・アバランシェ・ダイオードは、ハイパワー整流器、ソフト・スターター、電源、AC/DCスイッチング、アルミニウム製錬、その他の金属精錬、トラックサイド・サプライの主要部品となっている。

記事も参照のこと：標準整流ダイオード, 位相制御サイリスタ（PCT）, 高速サイリスタ, 高速スイッチングサイリスタ, サイリスタモジュール - シリーズ概要.

サイリスタ、ダイオード、パワーモジュールのご購入に関するお問い合わせは、以下のアドレスまで電子メールでお送りください。:

[email protected]

そして、私たちはあなたに配送のための商業的なオファーを提供します。
人数が多い場合は個別料金になります。!!!

私たちは、お客様のご要望と技術的課題に応じて、
私たちの生産設備で製品を製造することをオープンにしています。

パワーアバランシェダイオードシリーズ：

アバランシェダイオード DLシリーズ AS ENERGI^TM

パワーアバランシェダイオード DLシリーズ AS ENERGI^TM は順電流で利用可能である I_FAV からの評価 320A への 5000A および逆阻止電圧 V_RRM より 400V への 6000V.

特徴アバランシェ・ダイオードの特徴：低オン状態電圧、過渡過電圧からの自己保護、保証された最大アバランシェ電力損失。

タイプ	I_F(AV)M (T_C, °C)	V_RRM	I_FRMS	I_FSM	I²t	V_F0	r_F	T_{vj max}	R_th(j-c)	F_m	W	パッケージ	寸法 ØDxØdxH	データシート
タイプ	A (°C)	V	A	kA	kA²·s	V	mΩ	°C	°C/W	kN	kg	パッケージ	mm	PDF

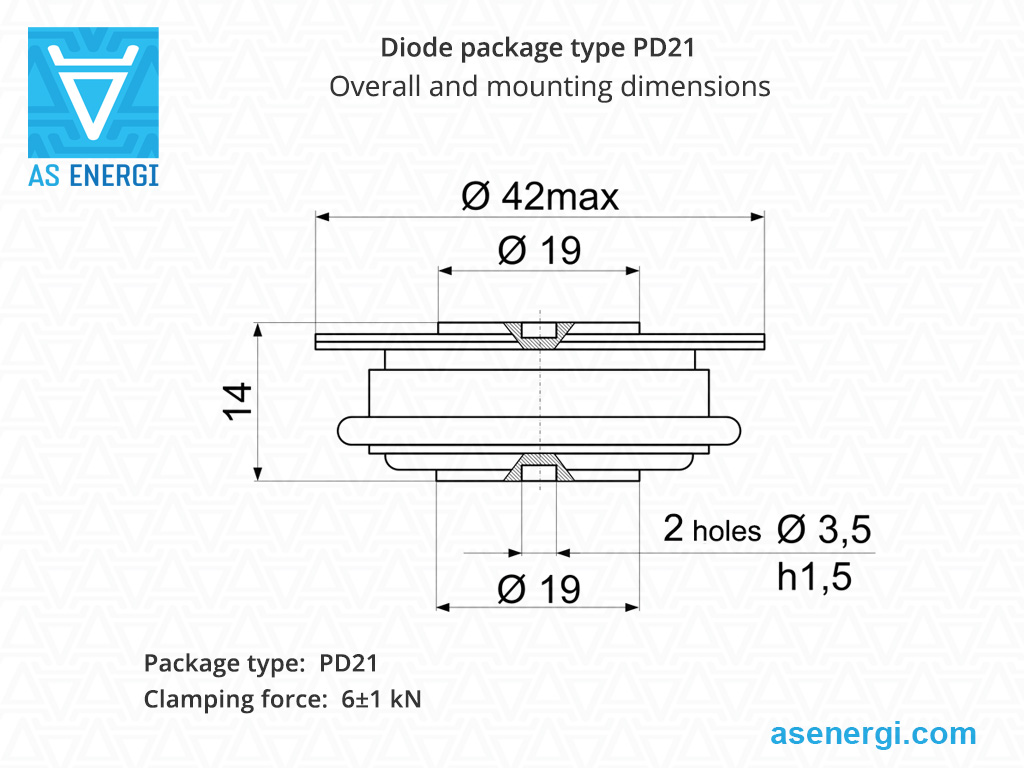

DL123-320	320 (113)	400-1600	770	5.5	151	0.90	0.830	150	0.075	5-7	0.07	PD21	42x19x14

DL133-500	500 (113)	400-1600	785	12	720	0.85	0.410	150	0.040	9-11	0.18	PD32	54x33x20
DL233-500	500 (110)	1000-2400	785	12	720	0.89	0.350	160	0.036	9-11	0.18	PD32	54x33x20
DL333-500	500 (123)	1000-1800	785	12	720	0.87	0.366	150	0.040	9-11	0.18	PD32	54x33x20

DL243-500	500 (120)	2000-2800	785	13	845	1.00	0.800	150	0.027	14-16	0.24	PD42	60x37x20
DL243-630	760 (110)	3600-4400	1190	9	405	1.10	0.700	160	0.027	14-16	0.24	PD42	60x37x20
DL243-800	880 (110)	2800-3400	1380	11	605	1.00	0.500	160	0.027	14-16	0.24	PD42	60x37x20
DL243-1000	1100 (110)	2000-2600	1727	14	980	0.85	0.300	160	0.027	14-16	0.24	PD42	60x37x20

DL343-630	630 (100)	2800-3600	989	12	720	1.00	1.070	150	0.027	14-16	0.24	PD42	60x37x20

DL153-800	800 (90)	4400-6000	1256	12	720	1.31	0.740	150	0.020	22-26	0.55	PD53	75x50x26
DL153-1000	1000 (100)	3800-5000	2500	18	1620	1.30	0.540	175	0.020	22-26	0.55	PD53	75x50x26
DL153-1250	1250 (115)	2200-3200	2095	26	3380	1.10	0.350	175	0.020	22-26	0.55	PD53	75x50x26
DL153-1600	1600 (100)	2200-3200	2515	27	3645	0.95	0.320	175	0.020	22-26	0.55	PD53	75x50x26
DL153-2000	2000 (100)	1600-2000	3140	30	4500	1.00	0.030	175	0.020	22-26	0.55	PD53	75x50x26

DL253-1250	1250 (100)	3200-4500	1962	28	3920	1.32	0.440	175	0.018	22-26	0.55	PD53	75x50x26
DL253-1600	1600 (110)	2200-3600	2500	32	5120	0.90	0.189	175	0.018	22-26	0.55	PD53	75x50x26
DL253-2000	2000 (101)	1000-1800	3140	30	4500	0.95	0.220	175	0.018	22-26	0.55	PD53	75x50x26
DL253-2500	2500 (100)	1600-2800	-	36	-	0.88	0.130	175	0.018	22-26	0.55	PD53	75x50x26

DL353-1600	1600 (100)	2200-3400	2512	26	3300	1.05	0.330	175	0.018	22-26	0.55	PD53	75x50x26

DL553-1600	1600 (85)	2800-4200	2512	30	13000	0.92	0.210	160	0.018	22-26	0.60	PD53	75x50x26
DL553-2000	2000 (85)	1600-3800	3140	33	13000	0.84	0.170	160	0.018	22-26	0.60	PD53	75x50x26
DL553-2500	2500 (85)	1600-3600	3925	36	13000	0.80	0.110	160	0.018	22-26	0.60	PD53	75x50x26

DL653-2000	2000 (85)	3400-3800	3140	33	13000	1.00	0.175	160	0.018	24-28	0.80	PD54	75x51x35
DL653-2500	2500 (85)	3400-3600	3925	36.3	13000	0.96	0.110	160	0.018	24-28	0.85	PD54	75x51x35

DL563-3200	3200 (100)	1800-3400	5024	46	20000	0.88	0.093	160	0.013	27-33	0.71	PD63	87x60x26

DL173-2500	2500 (103)	3200-4400	3925	40	8000	1.35	0.205	175	0.011	40-50	1.2	PD73	107x75x26
DL173-3200	3200 (100)	2400-3200	5000	45	10125	1.10	0.124	175	0.011	40-50	1.2	PD73	107x75x26
DL173-4000	3860 (100)	1600-2400	6060	50	12500	1.00	0.080	175	0.011	40-50	1.2	PD73	107x75x26
DL173-5000	5000 (84)	1000-1800	7850	60	18000	0.60	0.125	175	0.0085	40-50	1.5	D.F3	107x80x26

DL273-3200	3200 (103)	3000-3600	5024	42	8800	1.05	0.200	175	0.0085	40-50	1.5	D.F3	107x80x26

DL573-3200	3200 (100)	2400-3800	5024	40	25000	0.90	0.110	160	0.010	45-50	1.3	PD73	107x75x26
DL573-4000	4000 (100)	1600-3800	6280	50	25000	0.87	0.090	160	0.010	45-50	1.3	PD73	107x75x26
DL573-5000	5000 (100)	1200-1800	7850	60	25000	0.80	0.045	160	0.010	45-50	1.3	PD73	107x75x26

DL673-3200	3200 (100)	3400-3800	5024	40	25000	0.90	0.110	160	0.011	45-50	1.62	PD74	107x75x35
DL673-4000	4000 (100)	3400-3800	6280	50	25000	0.87	0.090	160	0.011	45-50	1.62	PD74	107x75x35

アバランシェ・ダイオード ABB Power Grids (Hitachi Energy)

アバランシェダイオード 5SDDシリーズ ABB Power Grids (Hitachi Energy) は順電流で利用可能である。 I_FAV からの評価 600A への 2700A および逆阻止電圧 V_RRM より 1100V への 5000V.

特徴アバランシェ・ダイオードの特徴：低いオン電圧、アバランシェ逆特性、高い動作信頼性、並列動作に適している。

タイプ	I_F(AV)M (T_C=85°C)	V_RRM	I_FSM	V_F0	r_F	P_RSM	T_{vj max}	R_th(j-c)	R_th(c-h)	F_m ±10%	パッケージ	交換 AS ENERGI^TM	データシート
タイプ	A	V	kA	V	mΩ	kW	ºC	K/kW	K/kW	kN	パッケージ	交換 AS ENERGI^TM	PDF
5SDA 06D3807	690	3800	7.0	1.10	1.01	50	160	40	10	11	D	ADA 600-38-D-07
5SDA 06D4407		4400										ADA 600-44-D-07
5SDA 06D5007		5000										ADA 600-50-D-07
5SDA 07D3206	790	3200	7.6	1.01	0.72	50	160	40	10	11	D	ADA 700-32-D-06
5SDA 07D3806	790	3800	7.6	1.01	0.72	50	160	40	10	11	D	ADA 700-38-D-06
5SDA 08D2905	910	2900	9.2	0.93	0.52	50	160	40	10	11	D	ADA 800-29-D-05
5SDA 08D3205	910	3200	9.2	0.93	0.52	50	160	40	10	11	D	ADA 800-32-D-05
5SDA 09D2004	1020	2000	11.5	0.87	0.39	50	160	40	10	11	D	ADA 900-20-D-04
5SDA 09D2304		2300										ADA 900-23-D-04
5SDA 09D2604		2600										ADA 900-26-D-04
5SDA 10D1703	1140	1700	13.5	0.83	0.30	50	160	40	10	11	D	ADA 1000-17-D-03
5SDA 10D2003		2000										ADA 1000-20-D-03
5SDA 10D2303		2300										ADA 1000-23-D-03
5SDA 11D1102	1310	1100	15.0	0.74	0.25	50	160	40	10	11	D	ADA 1100-11-D-02
5SDA 11D1402		1400										ADA 1100-14-D-02
5SDA 11D1702		1700										ADA 1100-17-D-02
5SDA 14F3807	1410	3800	17.5	1.13	0.44	50	160	20	5	22	F	ADA 1400-38-F-07
5SDA 14F4407		4400										ADA 1400-44-F-07
5SDA 14F5007		5000										ADA 1400-50-F-07
5SDA 16F3206	1620	3200	20.5	1.03	0.32	50	160	20	5	22	F	ADA 1600-32-F-06
5SDA 16F3806	1620	3800	20.5	1.03	0.32	50	160	20	5	22	F	ADA 1600-38-F-06
5SDA 19F2905	1870	2900	23.5	0.95	0.23	75	160	20	5	22	F	ADA 1900-29-F-05
5SDA 19F3205	1870	3200	23.5	0.95	0.23	75	160	20	5	22	F	ADA 1900-32-F-05
5SDA 21F2604	2110	2600	26.0	0.89	0.17	75	160	20	5	22	F	ADA 2100-26-F-04
5SDA 21F2904		2900										ADA 2100-29-F-04
5SDA 21F3204		3200										ADA 2100-32-F-04
5SDA 24F1703	2350	1700	29.0	0.84	0.13	75	160	20	5	22	F	ADA 2400-17-F-03
5SDA 24F2003		2000										ADA 2400-20-F-03
5SDA 24F2303		2300										ADA 2400-23-F-03
5SDA 27F1402	2700	1400	31.0	0.79	0.09	100	160	20	5	22	F	ADA 2700-14-F-02
5SDA 27F1702		1700										ADA 2700-17-F-02
5SDA 27F2002		2000										ADA 2700-20-F-02

ディスク型整流ダイオード用空冷・水冷ヒートシンク

大電流、高逆電圧での半導体デバイスの動作は、シリコンチップのpn接合における高電力を伴う。

パワー整流ダイオードの冷却には、空気と水のヒートシンクが使用される。

ヒートシンクは、電力損失の値と冷却面の面積によって特徴付けられ、ダイオードの動作電力における必要な放熱量に基づいて選択される。

ディスク型整流ダイオードでは、ヒートシンクと組み合わされた場合にのみ、必要なプレスコンタクトの圧縮が行われる。

電気的損失を最小限に抑え、放熱を最大にするためには、組み立て時に必要なクランプ力Fmを与えなければならない。

ダイオードの軸力Fm、すなわちダイオードの圧縮力の値の範囲は、パッケージ直径（ハウジングタイプ）に応じて10～100kNであり、データシートに指定されています。

ヒートシンクは、ディスク型（タブレット型）半導体に使用され、接触面の直径は、以下のとおりです Ø19 mm への Ø100 mm.

ディスク型整流ダイオードのヒートシンクについては、こちらをご覧ください：
"空冷ヒートシンクOシリーズ", "エアヒートシンク SFシリーズ", "水冷ヒートシンクSSシリーズ".

ディスク型整流ダイオードの設置に関する推奨事項

全温度範囲にわたるサイリスタとクーラーの合わせ面間の熱伝達と電気的接触の信頼性は、適切なトルク（クランプ力）によって確保されます。

組み立てる前に、目視検査(1)を行い、接触面に機械的な損傷がないか、アルコール（トルエン、ガソリン、アセトン）を染み込ませて拭き取る (2)。

検査後、電流接点（リード線）を修正し、構造のアライメントを固定するためにピンを取り付ける。

熱伝導のパラメーターを改善するために、組み立ての前にシリコン熱伝導性ペーストを薄く塗ることをお勧めします (1) 。

サイリスタ(3)、クーラーの2番目の部分、グラスファイバー製インシュレーター、スラストワッシャーを取り付けます。

トラバース (4) を通し、ナットを均等に締める。ズレがなく、接触面が均一であることを確認してください。

部品が十分にクランプされているが移動可能な場合、クーラーを平らな面に置き、表面の全体的な隣接面の平行度の公差をチェックすることをお勧めします (5).

各ナットを順番に(約 1/4 回転)ストップ (6) にクランプする。トラバースのたわみ量によって、達成されたクランプ力が要求されたものに対応するかどうかが決まる。

取り付け後、ファスナー（ナットとワッシャー）を腐食から保護する必要があります。

パワーダイオードに関するヒントと推奨事項：

パワーサイリスタは、すべてのパラメータについて、その限界負荷で長時間動作させるべきではありません。この場合、安全係数は装置に要求される信頼性の程度によって決定される。

故障したパワーサイリスタを、交換するサイリスタのパラメータに適合するサイリスタと交換する。

周囲温度が高い環境で使用する場合は、過冷却を行う必要があります。

適切な熱放散を確保するため、パワーサイリスタとクーラーの定期的な清掃を行い、ほこりや汚れを取り除くことを推奨します。

並列に接続されたパワーサイリスタ間の電流を等しくするために、誘導分流器（多くの場合、撚りトロイダル線）を使用する必要があります。最も一般的な接続方法は、閉回路、コモンコイル回路、パワーサイリスタです。この場合の分流器の効率は、磁性線の断面積で決まります。

電力用サイリスタを直列に接続した場合の電圧アンバランスの防止は、各サイリスタに並列に接続したシャント抵抗を使用することで実現します。各サイリスタに並列にコンデンサを接続することで、過渡状態での電圧均一化を図ります。

動作中の高電圧下のパワーサイリスタに触れることは厳禁です。
