高速スイッチング・パワーサイリスタとは？

高速スイッチングサイリスタ, 高速ターンオフサイリスタ、高速ターンオンサイリスタ、高速インパルスサイリスタとも呼ばれるこの半導体は、以下のような特徴があります。 t_q, t_rr, Q_rr.

高速スイッチングサイリスタとは対照的高速サイリスタ, はさらに正規化された逆回収チャージ Q_rr.

高速スイッチングサイリスタは、次のような要件を満たします。 di/dt 抵抗（最大 2500 A/µs）、低スイッチング損失、超低抵抗（最大 2500 A/µs） ターンオン そして オフ時間. これらのデバイスは、前面の立ち上がり率が高く、振幅が大きい電流パルスのスイッチングに適している。

高速スイッチングサイリスタを使用するのに最適な周波数範囲は、以下の通りです。10kHz.
サイリスタKAシリーズのような超高速サイリスタを使用するのに最適な周波数範囲は、以下の通りです。 20kHz.

特徴 U_TM, t_q, Q_rr の値の減少は、高速スイッチング・サイリスタの動作に影響します。 t_q and Q_rr の増加につながる。 U_TM.

の組み合わせを最適化する。 U_TM, t_q, Q_rr, 重金属原子によるドーピング、高エネルギー粒子（量子、電子、陽子、アルファ粒子など）の照射などである。p-エミッタ注入係数を制御する方法も用いられる。

削減する t_q, より効率的な分散型カソード・エミッタ・シャントも使用される（位相制御サイリスタよりもシャントの間隔が小さい）。

高い周波数での動作は、アノード電流パルスの前段での速度上昇を伴うことが多いため、高速サイリスタではdi/dt抵抗が増加し、ターンオン時間が短くなります。

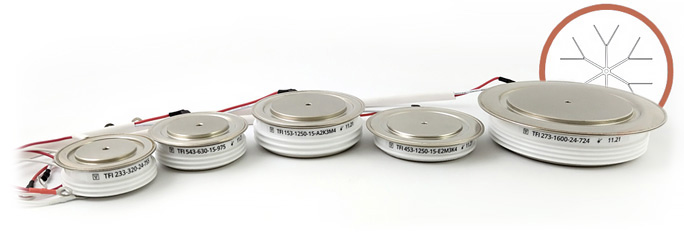

このサイトで紹介しているディスク型サイリスタは、すべて標準的な プレスパック タイプのセラミックハウジング。比較的強い力でヒートシンクに押し込まれ、サイリスタ端子への電気接点としても機能します。

高速スイッチングサイリスタは、順方向定格電流で利用可能です。 I_TAV の範囲にある。 200A への 3200A, と逆阻止電圧の範囲 V_RRM は 400V への 4000V, そして t_q より 8.0 µs.

電力高速スイッチングサイリスタは、溶接、誘導加熱・溶融、電気輸送、高電力整流器、ACドライブ、電源装置、および短いターンオン時間とターンオフ時間を必要とするその他のシステムでよく使用されています。

サイリスタ、ダイオード、パワーモジュールのご購入に関するお問い合わせは、以下のアドレスまで電子メールでお送りください。:

[email protected]

そして、私たちはあなたに配送のための商業的なオファーを提供します。
人数が多い場合は個別料金になります。!!!

私たちは、お客様のご要望と技術的課題に応じて、
私たちの生産設備で製品を製造することをオープンにしています。

ディスクケース設計の高速スイッチングサイリスタシリーズ

高速サイリスタスイッチング TFIシリーズ AS ENERGI^TM

高速スイッチングサイリスタ TFIシリーズ AS ENERGI^TM, 別名 "高速インパルスサイリスタ" (TFI) はプレスパック型サイリスタで、直流と交流の電流を調整、変換する 250A への 3200A までの周波数で 10 kHz の定格電圧の回路で使用される。 400V まで 4000V, そして t_q より 10 µs.

高速スイッチングサイリスタは、di/dt抵抗の増加、低スイッチング損失、短いターンオンとターンオフ時間などの要件を満たしています。

高速サイリスター を削減した装置である。 t_q, t_rr, Q_rr, ERQ より高い周波数モードで動作するように設計された値.

高速スイッチングサイリスタ は、さらに正規化された逆回復電荷を持つサイリスタである。 Q_rr. これらのデバイスは、前面の立ち上がり率が高く、振幅が大きい電流パルスのスイッチングに適している。

TFI323	TF133...TF933	TF143...TF643	TF153...TF453
TF163, TF263	TF173...TF873	TFI183	TFI193

高速スイッチングサイリスタ TFI323, TFI133...TFI933 (250A – 400A)

タイプ	I_T(AV) (T_ケース)	V_DRM V_RRM	I_TSM	I²t	dv/dt	di/dt	t_q	T_{vj max}	R_th(j-c)	F_m ±10%	W	パッケージ	寸法 ØDxØdxH	データシート
タイプ	A	V	kA	kA²·s	V/µs	A/µs	µs	ºC	ºC/W	kN	g	パッケージ	mm	PDF
250 A
TFI323-250	250 (85)	600-1200	3.0	180	1000	800	20-25	125	0.070	6	70	PT21 (T.A1)	42x19x14
TFI833-250	250 (94)	3000	5.7	162	1000	1000	50-125	125	0.040	10	180	PT32 (T.B3)	54x32x20
TFI933-250	250 (92)	3000	5.4	140	200-1000	1600	63	125	0.040	10	180	PT32 (T.B3)	54x32x20
320 A
TFI233-320	320 (85)	2000-2400	6.3	190	200-1000	1600	25-50	125	0.050	10	180	PT32 (T.B3)	54x32x20
TFI333-320	320 (85)	1200-2400	6.3	190	200-1000	1600	25-50	125	0.050	10	180 110	PT32 T.B2	54x32x20 42x25x14
400 A
TFI133-400	400 (89)	1000-1200	7.0	240	200-2500	1600	10-20	125	0.040	10	110	PT31 T.B2	47x27x15 42x25x14
TFI233-400	400 (80)	2000-2400	6.6	210	200-2500	1600	50-63	125	0.050	10	180	PT32 (T.B3)	54x32x20
TFI333-400	400 (88)	600-1500	6.0	180	200-2500	1600	16-32	125	0.040	10	180 110	PT32 T.B2	54x32x20 42x25x14
TFI433-400	400 (89)	300-1200	7.0	240	200-2500	1600	10-20	125	0.040	10	180 110	T.B3 PT31	54x32x20 47x27x15
TFI533-400	400 (88)	1000-1500	6.0	180	200-2500	1600	16-32	125	0.040	10	180	PT32 (T.B3)	54x32x20

高速スイッチングサイリスタ TFI143...TFI643 (400A – 630A)

タイプ	I_T(AV) (T_ケース)	V_DRM V_RRM	I_TSM	I²t	dv/dt	di/dt	t_q	T_{vj max}	R_th(j-c)	F_m ±10%	W	パッケージ	寸法 ØDxØdxH	データシート
タイプ	A	V	kA	kA²·s	V/µs	A/µs	µs	ºC	ºC/W	kN	g	パッケージ	mm	PDF
400 A
TFI143-400	400 (90)	1000-1500	8	320	200-1000	2000	10	125	0.032	15	280	PT43	60x35x26
TFI243-400	400 (88)	2000-2200	8	320	200-1000	2000	25	125	0.034	15	280	PT43	60x35x26
TFI343-400	400 (94)	1000-1500	9.5	450	200-2500	2000	10-20	125	0.030	15	180	T.C1	60x38x14
TFI443-400	400 (91)	2000-2200	9.0	400	200-2500	2000	25-50	125	0.030	15	180	T.C1	60x38x14
TFI543-400	400 (92)	1000-1500	9.5	450	200-2500	2000	10-20	125	0.032	15	240	PT42 (T.C2)	60x38x20
TFI643-400	400 (89)	2000-2200	9.0	400	200-2500	2000	25-50	125	0.034	15	240	T.C2	60x38x20
500 A
TFI143-500	500 (85)	1000-1500	9	405	200-1000	2000	12.5	125	0.032	15	280	PT43	60x35x26
TFI243-500	500 (85)	2000-2200	9	400	200-1000	2000	32	125	0.034	15	280	PT43	60x35x26
TFI343-500	500 (91)	1000-1500	11.0	600	200-2500	2000	12.5-25	125	0.030	15	240 180	PT42 T.C1	60x38x20 60x38x14
TFI443-500	500 (89)	2000-2200	10.0	500	200-2500	2000	32-63	125	0.030	15	180	T.C1	60x38x14
TFI543-500	500 (89)	1000-1500	11.0	600	200-2500	2000	12.5-25	125	0.032	15	240	T.C2	60x38x20
TFI643-500	500 (84)	2000-2200	10.0	500	200-2500	2000	32-63	125	0.034	15	240	T.C2	60x38x20
630 A
TFI143-630	630 (80)	1000-1500	10	500	200-1000	2000	16	125	0.032	15	280	PT43	60x35x26
TFI243-630	630 (80)	2000-2200	10	500	200-1000	2000	32	125	0.034	15	280	PT43	60x35x26
TFI343-630	630 (84)	1000-1500	11.5	660	200-2500	2000	16-32	125	0.030	15	240 180	PT42 T.C1	60x38x20 60x38x14
TFI443-630	630 (85)	2000-2200	10.5	550	200-2500	2000	32-63	125	0.030	15	180	PT41 T.C1	60x38x14
TFI543-630	630 (81)	1000-1500	11.5	660	200-2500	1600	16-32	125	0.032	15	240	T.C2	60x38x20
TFI643-630	630 (75)	2000-2200	10.5	550	200-2500	2000	32-63	125	0.034	15	240	T.C2	60x38x20

高速スイッチングサイリスタ TFI153...TFI453 (700A – 1250A)

タイプ	I_T(AV) (T_ケース)	V_DRM V_RRM	I_TSM	I²t	dv/dt	di/dt	t_q	T_{vj max}	R_th(j-c)	F_m ±10%	W	パッケージ	寸法 ØDxØdxH	データシート
タイプ	A	V	kA	kA²·s	V/µs	A/µs	µs	ºC	ºC/W	kN	g	パッケージ	mm	PDF
700 A
TFI353-700	700 (87)	3000	14	980	200-1000	2000	40-63	120	0.020	26	550	PT53 (T.D2)	75x51x26
800 A
TFI153-800	800 (85)	1000-1500	19	1800	200-1000	2000	10	125	0.021	26	550	PT53	75x51x26
TFI253-800	800 (85)	1800-2200	17	1400	200-1000	2000	20	125	0.021	26	550	PT53	75x51x26
TFI353-800	800 (80)	3000-3400	20	2000	200-2500	2000	63	125	0.0210	26	550	PT53 (T.D2)	75x51x26
1000 A
TFI153-1000	1000 (80)	1000-1500	20	2000	200-1000	2000	12.5	125	0.021	26	550	PT53	75x51x26
TFI253-1000	1000 (75)	1800-2200	18	1600	200-1000	2000	20	125	0.021	26	550	PT53	75x51x26
TFI353-1000	1000 (79)	2000-2800	21	2200	200-2500	2200	50-63	125	0.020	26	550	PT53 (T.D2)	75x51x26
TFI453-1000	1150 (85)	300-900	18	3600	1000	1000	12.5-20	125	0.0160	24	330	PT51	75x51x14
1250 A
TFI153-1250	1250 (70)	1000-1500	21	2200	200-1000	2000	16	125	0.021	26	550	PT53	75x51x26
TFI253-1250	1250 (71)	1800-2200	19.5	1900	200-1000	2000	50	125	0.021	26	550	PT53	75x51x26
TFI353-1250	1250 (80)	600-1500	21	2400	1000	1000	20	125	0.020	26	550	PT53-1	75x51x26
TFI453-1250	1250 (75)	1000-1500	29	4200	200-2500	2000	16-32	125	0.0210	26	330	PT51 (T.D1)	75x51x14

高速スイッチングサイリスタ TFI163, TFI263 (1250A, 1600A)

タイプ	I_T(AV) (T_ケース)	V_DRM V_RRM	I_TSM	I²t	dv/dt	di/dt	t_q	T_{vj max}	R_th(j-c)	F_m ±10%	W	パッケージ	寸法 ØDxØdxH	データシート
タイプ	A	V	kA	kA²·s	V/µs	A/µs	µs	ºC	ºC/W	kN	g	パッケージ	mm	PDF
1250 A
TFI163-1250	1258 (85)	2000-2400	24	5600	1000	1000	50	125	0.015	33	700	PT63	87x60x26
1600 A
TFI163-1600	1520 (80)	900-1400	35	6300	1000	1000	25	125	0.015	33	700	PT63	87x60x26
TFI263-1600	1423 (80)	1500-2000	35	6000	1000	1000	40	125	0.015	33	700	PT63	87x60x26

高速スイッチングサイリスタ TFI173...TFI873 (1600A, 2000A)

タイプ	I_T(AV) (T_ケース)	V_DRM V_RRM	I_TSM	I²t	dv/dt	di/dt	t_q	T_{vj max}	R_th(j-c)	F_m ±10%	W	パッケージ	寸法 ØDxØdxH	データシート
タイプ	A	V	kA	kA²·s	V/µs	A/µs	µs	ºC	ºC/W	kN	g	パッケージ	mm	PDF
1600 A
TFI173-1600	1890 (85)	1500-2000	36	8000	1000	1000	40	125	0.011	45	1200	PT73	112x75x26
TFI273-1600	1704 (85)	2000-2400	32	8000	1000	1000	50	125	0.011	45	1200	PT73	112x75x26
TFI373-1600	1600 (91)	2000-2800	40	8000	200-2500	2500	50-63	125	0.010	45	1700	PT74 (T.F5)	112x75x35
TFI473-1600	1569 (85)	3800-4000	34	5700	200-2500	2000	125	125	0.010	45	1700	PT74 (T.F5)	112x75x35
TFI773-1600	1600 (96)	2000-2800	40	8000	200-2500	2500	50-63	125	0.0085	45	1210	PT73 (T.F1)	112x75x26
TFI873-1600	1600 (90)	3800-4000	34	5700	200-2500	2000	125	125	0.0085	45	1210	PT73 (T.F1)	112x75x26
2000 A
TFI173-2000	2000 (89)	900-1400	48.5	11700	200-1000	2500	10	125	0.010	45	1200 1700	PT73 PT74	112x75x26 112x75x35
TFI273-2000	2000 (85)	2000	40	8000	200-1000	2500	32	125	0.010	45	1700	PT74	112x75x35
TFI373-2000	2000 (84)	2000-2500	37.2	6900	200-1000	2500	40-63	125	0.010	45	1700	PT74 (T.F5)	112x75x35
TFI573-2000	2000 (92)	1000-1200	65	21100	200-2500	2500	10-20	125	0.0085	45	1210	PT73 (T.F1)	112x75x26
TFI673-2000	2000 (91)	2000	40	8000	200-2500	2500	32-63	125	0.0085	45	1210	PT73 (T.F1)	112x75x26
TFI773-2000	2000 (90)	2000-2500	40	8000	200-1000	2500	40-63	125	0.0085	45	1210	PT73 (T.F1)	112x75x26

高速スイッチングサイリスタ TFI183 (2500A, 3200A)

タイプ	I_T(AV) (T_ケース)	V_DRM V_RRM	I_TSM	I²t	dv/dt	di/dt	t_q	T_{vj max}	R_th(j-c)	F_m ±10%	W	パッケージ	寸法 ØDxØdxH	データシート
タイプ	A	V	kA	kA²·s	V/µs	A/µs	µs	ºC	ºC/W	kN	g	パッケージ	mm	PDF
2500 A
TFI183-2500	2500 (80)	2000-2400	40	12000	1000	1000	40-63	125	0.008	70	1800	PT83	120x86x26
3200 A
TFI183-3200	3214 (70)	1000-1600	45	13500	1000	1000	25-63	125	0.008	70	1800	PT83	120x86x26

高速スイッチングサイリスタ TFI193 (2500A)

タイプ	I_T(AV) (T_ケース)	V_DRM V_RRM	I_TSM	I²t	dv/dt	di/dt	t_q	T_{vj max}	R_th(j-c)	F_m ±10%	W	パッケージ	寸法 ØDxØdxH	データシート
タイプ	A	V	kA	kA²·s	V/µs	A/µs	µs	ºC	ºC/W	kN	g	パッケージ	mm	PDF
2500 A
TFI193-2500	2466 (85)	2600-3000	50	11000	1000	1000	63	125	0.0065	85	2200	PT93	147x100x34

高速スイッチングサイリスタ KGシリーズ AS ENERGI^TM

高速スイッチングサイリスタ KGシリーズ AS ENERGI^TM ディスク設計では、プレスパックタイプの高速ターンオフ高周波半導体デバイスです。高周波サイリスタは、di/dt抵抗の増加、低スイッチング損失、短いターンオンとターンオフ時間などの要求を満たします。

高速高周波サイリスタKGシリーズは、直流と交流の電流を調整し、変換します。 200A への 1200A 周波数範囲は最大 10 kHz の電圧の回路で使用される。 800V への 2400V.

タイプ	I_T(AV) (T_C=70°C)	V_DRM V_RRM	I_TSM	I²t	dv/dt	di/dt	t_q	T_{vj max}	R_th(j-c)	F_m ±10%	W	概要	寸法 ØDxØdxH	データシート
タイプ	A	V	kA	kA²·s	V/µs	A/µs	µs	ºC	ºC/W	kN	kg	概要	mm	PDF
KG200

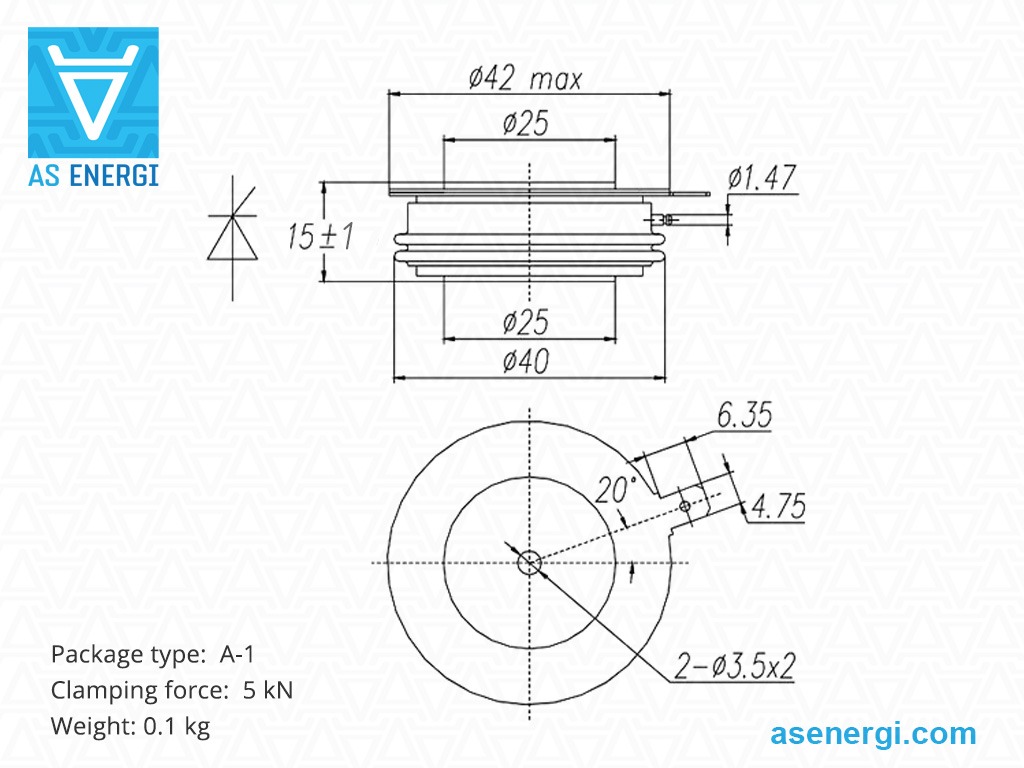

KG200-(8...18)	200	800-1800	2.4	168	500	200	10-16	125	0.08	5	0.10	A-1	42x25x15
KG200-(20...24)	200	2000-2400	2.4	168	500	200	10-16	125	0.08	5	0.10	A-1	42x25x15
KG300
KG300-(8...18)	300	800-1800	3.6	168	500	200	10-16	125	0.08	5	0.10	A-1	42x25x15
KG300-(20...24)	300	2000-2400	3.6	168	500	200	10-16	125	0.08	5	0.10	A-1	42x25x15
KG400

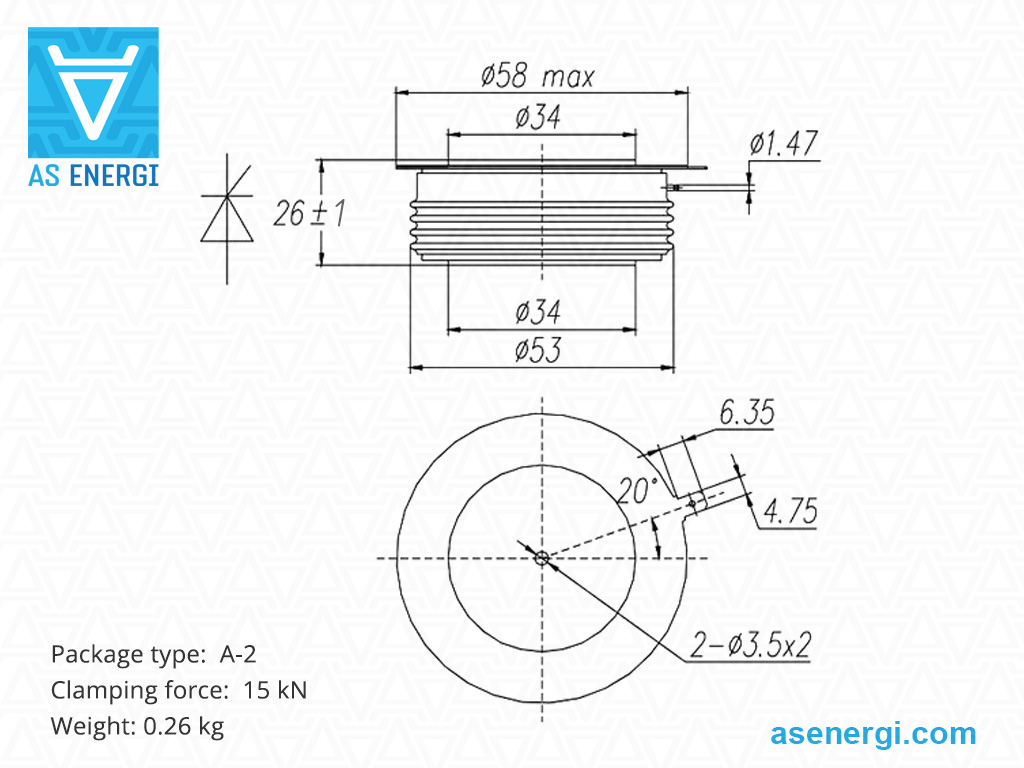

KG400-(8...18)	400	800-1800	4.8	432	700	200	8-10	125	0.045	15	0.26	A-2	58x34x26
KG400-(20...24)	400	2000-2400	4.8	432	700	200	8-10	125	0.045	15	0.26	A-2	58x34x26
KG500
KG500-(8...18)	500	800-1800	6.0	500	700	200	12-18	125	0.045	15	0.26	A-2	58x34x26
KG500-(20...24)	500	2000-2400	6.0	500	700	200	12-18	125	0.045	15	0.26	A-2	58x34x26
KG600
KG600-(8...18)	600	800-1800	7.2	720	700	250	12-18	125	0.041	18	0.30	A-3	66x42x26
KG600-(20...24)	600	2000-2400	7.2	720	700	250	12-18	125	0.041	18	0.30	A-3	66x42x26
KG800

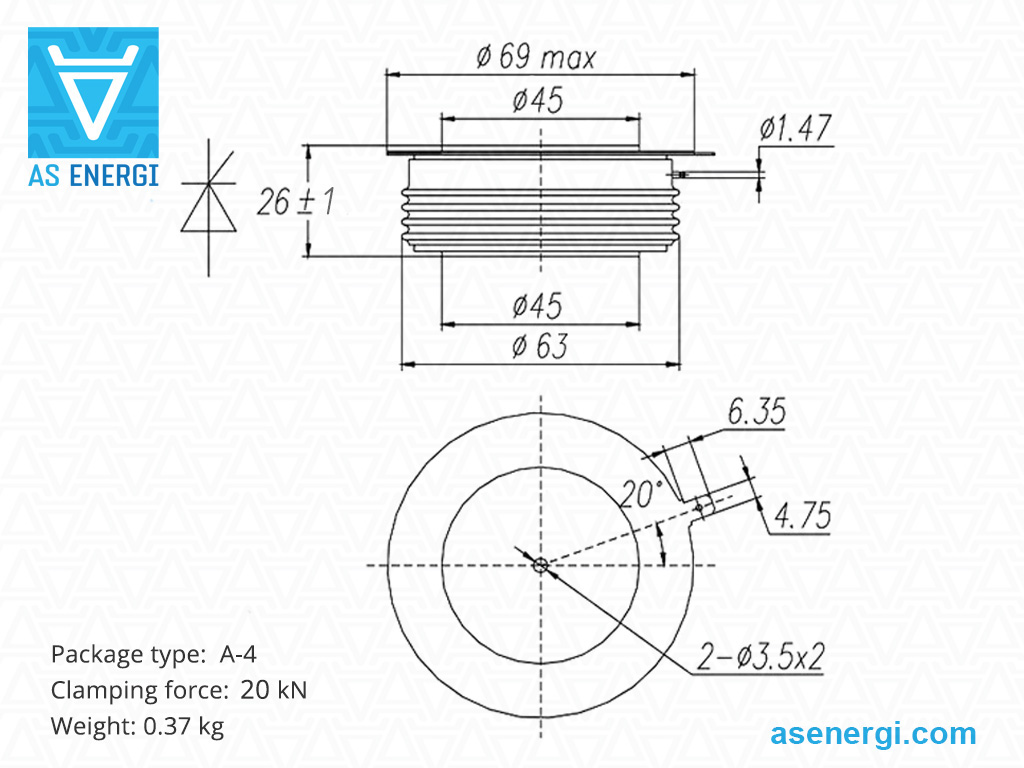

KG800-(8...18)	800	800-1800	9.6	1328	1000	250	12-18	125	0.035	20	0.37	A-4	69x45x26
KG800-(20...24)	800	2000-2400	9.6	1328	1000	250	12-18	125	0.035	20	0.37	A-4	69x45x26
KG1000

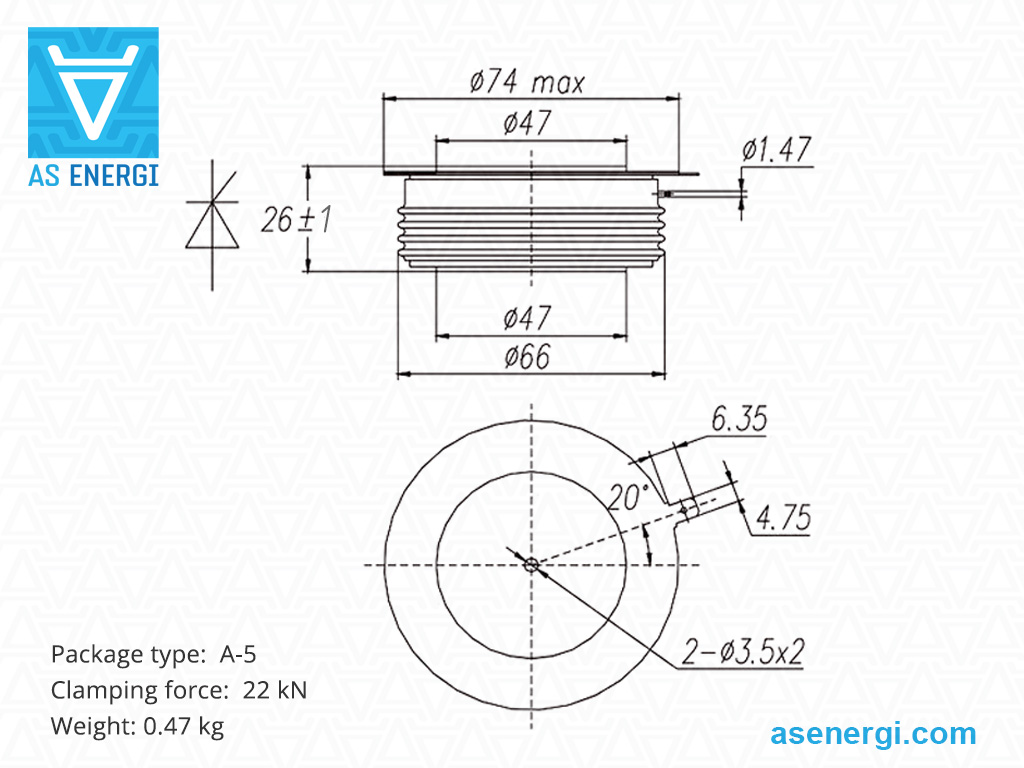

KG1000-(8...18)	1000	800-1800	12.0	1620	1000	250	12-18	125	0.020	22	0.47	A-5	74x47x26
KG1000-(20...24)	1000	2000-2400	12.0	1620	1000	250	12-18	125	0.020	22	0.47	A-5	74x47x26
KG1200
KG1200-(8...18)	1200	800-1800	14.0	1445	1000	200	8-15	125	0.018	30	0.60	A-6	85x55x26
KG1200-(20...24)	1200	2000-2400	14.0	1445	1000	200	8-15	125	0.018	30	0.60	A-6	85x55x26

超高速スイッチングサイリスタ KAシリーズ AS ENERGI^TM

超高速高周波サイリスタ KAシリーズ AS ENERGI^TM ディスク設計では、プレスパックタイプの超高速ターンオフ高周波半導体デバイスです。高周波サイリスタは、di/dt抵抗の増加、低スイッチング損失、短いターンオンとターンオフ時間などの要求を満たします。

超高速高周波サイリスタKAシリーズ直流電流と交流電流を調整・変換 300A への 2500A 周波数範囲は最大 20 kHz の電圧の回路で使用される 800V への 2400V.

タイプ	I_T(AV) (T_C=70°C)	V_DRM V_RRM	I_TSM	I²t	dv/dt	di/dt	t_q	T_{vj max}	R_th(j-c)	F_m ±10%	W	概要	寸法 ØDxØdxH	データシート
タイプ	A	V	kA	kA²·s	V/µs	A/µs	µs	ºC	ºC/W	kN	kg	概要	mm	PDF
KA300
KA300-(8...14)	300	800-1400	5.8	168	200	1500	12-24	125	0.08	5	0.10	A-1	42x25x15
KA400
KA400-(8...14)	400	800-1400	5.68	168	200	1500	12-24	125	0.08	5	0.10	A-1	42x25x15
KA500
KA500-(8...12)	500	800-1200	5.4	146	200	1500	10-20	125	0.08	5	0.10	A-1	42x25x15
KA600
KA600-(8...14)	600	800-1400	9.3	432	200	1500	12-24	125	0.045	15	0.26	A-2	58x34x26
KA700
KA700-(8...12)	700	800-1200	8.9	396	200	1500	10-20	125	0.045	15	0.26	A-2	58x34x26
KA800
KA800-(6...9)	800	600-900	8.0	320	200	1500	5-7	125	0.045	15	0.26	A-2	58x34x26
KA900
KA900-(12...16)	900	1200-1600	10.0	500	200	1500	18-36	125	0.041	18	0.30	A-3	66x42x26
KA1000
KA1000-(8...14)	1000	800-1400	12.0	720	200	1500	15-28	125	0.035	20	0.37	A-4	69x45x26
KA1000-(12...16)	1000	1200-1600	11.0	605	200	1500	18-36	125	0.035	20	0.37	A-4	69x45x26
KA1100
KA1100-(8...18)	1100	800-1200	11.0	605	200	1500	10-20	125	0.035	20	0.37	A-4	69x45x26
KA1200
KA1200-(6...9)	1200	600-900	9.6	461	200	1500	6-15	125	0.035	20	0.37	A-4	69x45x26
KA1200-(8...14)	1200	800-1400	16.3	1328	200	1500	15-28	125	0.020	22	0.47	A-5	74x47x26
KA1400
KA1400-(8...12)	1400	800-1200	15.0	1125	200	1500	10-20	125	0.020	22	0.47	A-5	74x47x26
KA1500
KA1500-(8...14)	1500	800-1400	18.0	1620	200	1500	15-28	125	0.018	30	0.60	A-6	85x55x26
KA1700
KA1700-(8...12)	1700	800-1200	17.0	1445	200	1500	10-20	125	0.018	30	0.60	A-6	85x55x26
KA2000
KA2000-(10...12)	2000	1000-1200	23.0	2645	1000	1200	8-15	125	0.0125	45	1.0	A-8	100x63x26
KA2500

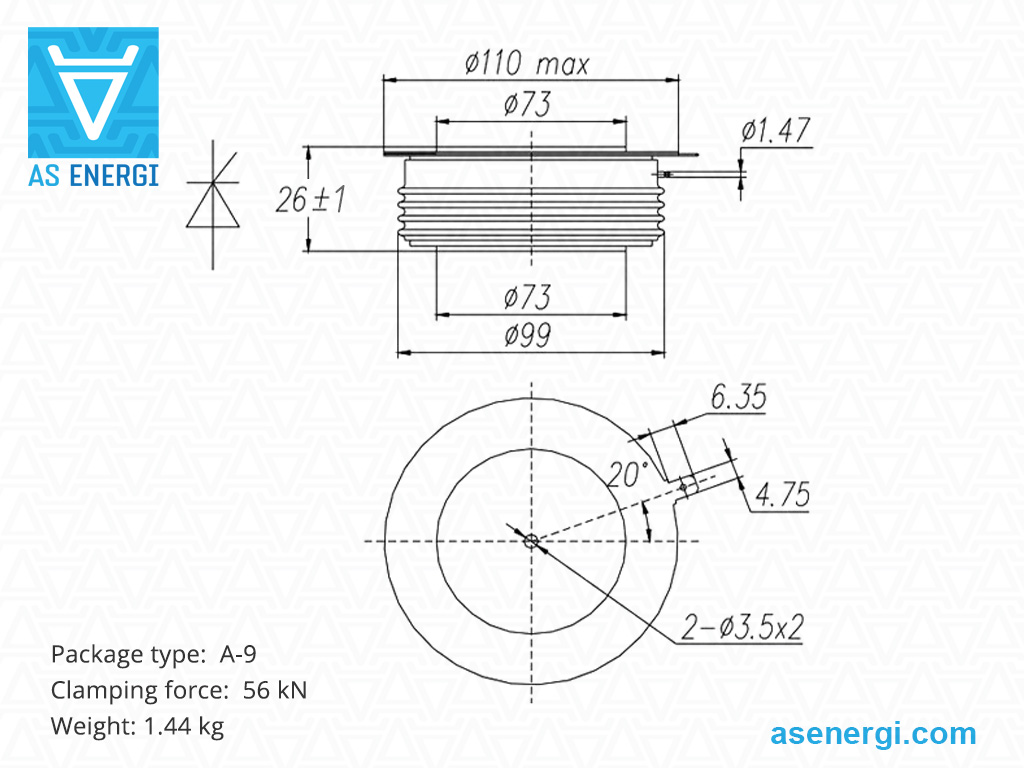

KA2500-(10...12)	2500	1000-1200	23.0	2645	1000	1200	8-15	125	0.01	56	1.44	A-9	110x73x26

高速スイッチングサイリスタ 5STFシリーズ ABB Power Grids (Hitachi Energy)

高速スイッチングサイリスタ 5STFシリーズ ABB Power Grids (Hitachi Energy) は順方向オン電流で使用可能である。 I_TAV からの評価 500A への 2800A および逆阻止電圧 V_RRM より 1000V への 3000V, そして t_q より 8.0 µs.

タイプ	I_T(AV)M (T_C=70°C)	V_DRM V_RRM	I_TSM	V_T0	r_T	t_q	T_{vj max}	R_th(j-c)	R_th(c-h)	F_m ±10%	パッケージ	交換 AS ENERGI^TM	データシート
タイプ	A	V	kA	V	mΩ	µs	ºC	K/kW	K/kW	kN	パッケージ	交換 AS ENERGI^TM	PDF
5STF 05D
5STF 05D2425	517	2400	7.0	2.55	0.43	25, 32	125	32.0	10.0	10	D	ATF 500-24-D-25
5STF 05D2625	517	2600	7.0	2.55	0.43	25, 32	125	32.0	10.0	10	D	ATF 500-26-D-25
5STF 05T
5STF 05T2425	517	2400	7.0	2.55	0.43	25, 32	125	32.0	10.0	10	T1	ATF 500-24-T-25
5STF 05T2625	517	2600	7.0	2.55	0.43	25, 32	125	32.0	10.0	10	T1	ATF 500-26-T-25
5STF 06D
5STF 06D1408	568	1400	11.0	2.31	0.36	8, 10	125	32.0	10.0	10	D	ATF 600-14-D-08
5STF 06D1620	557	1800	8.0	2.34	0.38	20, 25	125	32.0	10.0	10	D	ATF 600-16-D-20
5STF 06D2020	557	2000	8.0	2.34	0.38	20, 25	125	32.0	10.0	10	D	ATF 600-20-D-20
5STF 06D2440	617	2400	8.0	2.04	0.36	40, 50	125	32.0	10.0	10	D	ATF 600-24-D-40
5STF 06D2640	617	2600	8.0	2.04	0.36	40, 50	125	32.0	10.0	10	D	ATF 600-26-D-40
5STF 06T
5STF 06T1408	568	1400	11.0	2.31	0.36	8, 10	125	32.0	10.0	10	T1	ATF 600-14-T-08
5STF 06T1820	557	1800	8.0	2.34	0.38	20, 25	125	32.0	10.0	10	T1	ATF 600-18-T-20
5STF 06T2020	557	2000	8.0	2.34	0.38	20, 25	125	32.0	10.0	10	T1	ATF 600-20-T-20
5STF 06T2440	617	2400	8.0	2.04	0.36	40, 50	125	32.0	10.0	10	T1	ATF 600-24-T-40
5STF 06T2640	617	2600	8.0	2.04	0.36	40, 50	125	32.0	10.0	10	T1	ATF 600-26-T-40
5STF 07D
5STF 07D1213	710	1200	12.0	1.65	0.34	12.5, 14, 16	125	32.0	10.0	10	D	ATF 700-12-D-13
5STF 07D1413		1400										ATF 700-14-D-13
5STF 07D1414		1400										ATF 700-14-D-14
5STF 07D2032	679	2000	9.0	1.84	0.30	32, 40	125	32.0	10.0	10	D	ATF 700-20-D-32
5STF 07T
5STF 07T1213	710	1200	12.0	1.65	0.34	12.5, 14, 16	125	32.0	10.0	10	T1	ATF 700-12-T-13
5STF 07T1413		1400										ATF 700-14-T-13
5STF 07T1414		1400										ATF 700-14-T-14
5STF 07T1832	679	1800	9.0	1.84	0.30	32, 40	125	32.0	10.0	10	T1	ATF 700-18-T-32
5STF 07T2032	679	2000	9.0	1.84	0.30	32, 40	125	32.0	10.0	10	T1	ATF 700-20-T-32
5STF 08F
5STF 08F1660	800	1600	15.0	1.25	0.43	60	125	16.0	4.0	22	F	ATF 800-16-F-60
5STF 08F1860		1800										ATF 800-18-F-60
5STF 08F2060		2000										ATF 800-20-F-60
5STF 09F
5STF 09F1420	885	1400	16.0	1.10	0.36	20	125	16.0	4.0	22	F	ATF 900-14-F-20
5STF 09F1620	885	1600	16.0	1.10	0.36	20	125	16.0	4.0	22	F	ATF 900-16-F-20
5STF 09D
5STF 09D1220	847	1200	13.0	1.23	0.31	20, 25	125	32.0	10.0	10	D	ATF 900-12-D-20
5STF 09D1420	847	1400	13.0	1.23	0.31	20, 25	125	32.0	10.0	10	D	ATF 900-14-D-20
5STF 09T
5STF 09T1225	847	1200	13.0	1.23	0.31	20, 25	125	32.0	10.0	10	T1	ATF 900-12-T-25
5STF 09T1420	847	1400	13.0	1.23	0.31	20, 25	125	32.0	10.0	10	T1	ATF 900-14-T-20
5STF 10F
5STF 10F2810	1003	2800	13.0	2.56	0.24	80, 100	125	16.0	4.0	22	F	ATF 1000-28-F-10
5STF 10F3080	1003	3000	13.0	2.56	0.24	80, 100	125	16.0	4.0	22	F	ATF 1000-30-F-80
5STF 11F
5STF 11F2810	1112	2800	14.0	2.14	0.25	100, 125	125	16.0	4.0	22	F	ATF 1100-28-F-10
5STF 11F3010	1112	3000	14.0	2.14	0.25	100, 125	125	16.0	4.0	22	F	ATF 1100-30-F-10
5STF 12F
5STF 12F1832	1202	1800	17.0	1.99	0.21	25, 32, 40, 50	125	16.0	4.0	22	F	ATF 1200-18-F-32
5STF 12F2025		2000										ATF 1200-20-F-25
5STF 12F2040		2000										ATF 1200-20-F-40
5STF 13F
5STF 13F1020	1252	1000	21.0	1.77	0.24	20, 25	125	16.0	4.0	22	F	ATF 1300-10-F-20
5STF 13F1220	1252	1200	21.0	1.77	0.24	20, 25	125	16.0	4.0	22	F	ATF 1300-12-F-20
5STF 14F
5STF 14F1863	1440	1800	17.0	1.60	0.17	63, 70	125	16.0	4.0	22	F	ATF 1400-18-F-63
5STF 14F2063	1440	2000	17.0	1.60	0.17	63, 70	125	16.0	4.0	22	F	ATF 1400-20-F-63
5STF 15F
5STF 15F1032	1532	1000	21.0	1.28	0.20	32, 40	125	16.0	4.0	22	F	ATF 1500-10-F-32
5STF 15F1232	1532	1200	21.0	1.28	0.20	32, 40	125	16.0	4.0	22	F	ATF 1500-12-F-32
5STF 15F1840	1489	1800	17.0	1.60	0.14	40, 50	125	16.0	4.0	22	F	ATF 1500-18-F-40
5STF 15F2040	1489	2000	17.0	1.60	0.14	40, 50	125	16.0	4.0	22	F	ATF 1500-20-F-40
5STF 16F
5STF 16F1213	1526	1200	21.0	1.62	0.12	12.5, 16	125	16.0	4.0	22	F	ATF 1600-12-F-13
5STF 16F1413	1526	1400	21.0	1.62	0.12	12.5, 16	125	16.0	4.0	22	F	ATF 1600-14-F-13
5STF 17F
5STF 17F1220	1693	1200	21.0	1.40	0.11	20, 25	125	16.0	4.0	22	F	ATF 1700-12-F-20
5STF 17F1420	1693	1400	21.0	1.40	0.11	20, 25	125	16.0	4.0	22	F	ATF 1700-14-F-20
5STF 18F
5STF 18F1010	1779	1000	22.0	1.37	0.09	10, 12.5	125	16.0	4.0	22	F	ATF 1800-10-F-10
5STF 18F1210	1779	1200	22.0	1.37	0.09	10, 12.5	125	16.0	4.0	22	F	ATF 1800-12-F-10
5STF 23H
5STF 23H2040	2322	2000	42.0	1.52	0.11	40, 60	125	10.0	3.0	50	H	ATF 2300-20-H-40
5STF 28H
5STF 28H2060	2667	2000	46.5	1.20	0.10	60, 80	125	10.0	3.0	50	H	ATF 2800-20-H-60

高速スイッチングサイリスタ Westcode (IXYS UK Westcode, Littelfuse Technology)

高速スイッチングサイリスタ Littelfuse Technology, かつて Westcode Semiconductors, 低スイッチング損失と高い di/dt 性能を保証する。

高速スイッチングサイリスタWestcodeは以下から入手可能です。 400V まで 1200V, 現在 295A 現在 1007A およびターンオフ時間 t_q より 10μs まで 30μs.

タイプ	V_DRM V_RRM	I_T(AV)M (T_C = 55°C)	I_TSM	I²t	t_q	V_T0	r_T	T_{vj max}	R_th(j-c)	ケース	寸法 ØDxØdxH	交換 AS ENERGI^TM	データシート
タイプ	V	A	A	A²·s	µs	V	mΩ	ºC	K/W	ケース	mm	交換 AS ENERGI^TM	PDF
P0295WC12D	1200	295	2700	36.5x10³	20	1.600	1.230	125	0.0950	W8	42x19x14	ATDP0295WC12D
P0295WC12E	1200	295	2700	36.5x10³	25	1.600	1.230	125	0.0950	W8	42x19x14	ATDP0295WC12E
P0327WC08C	800	327	3250	63.9x10³	15	1.550	0.870	125	0.0950	W8	42x19x14	ATDP0327WC08C
P0327WC08D					20							ATDP0327WC08D
P0327WC08E					25							ATDP0327WC08E
P0327WC08F					30							ATDP0327WC08F
P0327WC12C	1200	327	3250	63.9x10³	15	1.550	0.870	125	0.0950	W8	42x19x14	ATDP0327WC12C
P0327WC12D					20							ATDP0327WC12D
P0327WC12E					25							ATDP0327WC12E
P0327WC12F					30							ATDP0327WC12F
P0366WC04A	400	366	4700	110x10³	10	1.400	0.670	125	0.0950	W8	42x19x14	ATDP0366WC04A
P0366WC04B					12							ATDP0366WC04B
P0366WC04C					15							ATDP0366WC04C
P0366WC06A	600	366	4700	110x10³	10	1.400	0.670	125	0.0950	W8	42x19x14	ATDP0366WC06A
P0366WC06B					12							ATDP0366WC06B
P0366WC06C					15							ATDP0366WC06C
P0366WC08A	800	366	4700	110x10³	10	1.400	0.670	125	0.0950	W8	42x19x14	ATDP0366WC08A
P0366WC08B					12							ATDP0366WC08B
P0366WC08C					15							ATDP0366WC08C
P0367WC12E	1200	367	3600	64.8x10³	25	1.170	0.920	125	0.0950	W8	42x19x14	ATDP0367WC12E
P0367WC12F	1200	367	3600	64.8x10³	30	1.170	0.920	125	0.0950	W8	42x19x14	ATDP0367WC12F
P0389WC04B	400	389	5000	125x10³	12	1.050	0.880	125	0.0950	W8	42x19x14	ATDP0389WC04B
P0389WC04C	400	389	5000	125x10³	15	1.050	0.880	125	0.0950	W8	42x19x14	ATDP0389WC04C
P0389WC08B	800	389	5000	125x10³	12	1.050	0.880	125	0.0950	W8	42x19x14	ATDP0389WC08B
P0389WC08C	800	389	5000	125x10³	15	1.050	0.880	125	0.0950	W8	42x19x14	ATDP0389WC08C
P0515WC04B	400	515	6500	211x10³	12	0.950	0.377	125	0.0950	W8	42x19x14	ATDP0515WC04B
P0515WC04C					15							ATDP0515WC04C
P0515WC04D					20							ATDP0515WC04D
P0515WC06B	600	515	6500	211x10³	12	0.950	0.377	125	0.0950	W8	42x19x14	ATDP0515WC06B
P0515WC06C					15							ATDP0515WC06C
P0515WC06D					20							ATDP0515WC06D
P0838LC06B	600	1110	12300	750x10³	12	1.200	0.280	125	0.0320	W10	58x34x27	ATDP0838LC06B
P0838LC06C	600	1110	12300	750x10³	15	1.200	0.280	125	0.0320	W10	58x34x27	ATDP0838LC06C
P0838LC08B	800	1110	12300	750x10³	12	1.200	0.280	125	0.0320	W10	58x34x27	ATDP0838LC08B
P0838LC08C	800	1110	12300	750x10³	15	1.200	0.280	125	0.0320	W10	58x34x27	ATDP0838LC08C
P0848YC04B	400	848	8750	383x10³	12	1.010	0.305	125	0.0500	W58	42x25x14	ATDP0848YC04B
P0848YC04C	400	848	8750	383x10³	15	1.010	0.305	125	0.0500	W58	42x25x14	ATDP0848YC04C
P0848YC06B	600	848	8750	383x10³	12	1.010	0.305	125	0.0500	W58	42x25x14	ATDP0848YC06B
P0848YC06C	600	848	8750	383x10³	15	1.010	0.305	125	0.0500	W58	42x25x14	ATDP0848YC06C
P1007LC08D	800	1007	9500	451x10³	20	1.509	0.265	125	0.0320	W10	58x34x27	ATDP1007LC08D
P1007LC08E					25							ATDP1007LC08E
P1007LC08F					30							ATDP1007LC08F
P1007LC12D	1200	1007	9500	451x10³	20	1.509	0.265	125	0.0320	W10	58x34x27	ATDP1007LC12D
P1007LC12E					25							ATDP1007LC12E
P1007LC12F					30							ATDP1007LC12F

ディスク型サイリスタ用空冷・水冷ヒートシンク

大電流、高逆電圧での半導体デバイスの動作は、シリコンチップのpn接合における高電力を伴う。

パワーSCRサイリスタの冷却には、空気と水のヒートシンクが使用されます。

ヒートシンクは、放熱量と冷却面の面積によって特徴付けられ、サイリスタの動作電力における必要な放熱量に基づいて選択されます。

ディスク型サイリスタでは、ヒートシンクと組み合わされた場合にのみ、必要なプレスコンタクトの圧縮が行われます。

電気的損失を最小限に抑え、放熱を最大にするためには、組み立て時に必要なクランプ力Fmを与えなければならない。

サイリスタ軸力Fm、すなわちサイリスタ圧縮力の値の範囲は、パッケージ径（ハウジングタイプ）によって10～100kNであり、データシートに規定されています。

ヒートシンクは、ディスク型（タブレット型）半導体に使用され、接触面の直径は、以下のとおりです。 Ø19 mm への Ø100 mm.

ディスク型SCRサイリスタ用ヒートシンクの詳細については、こちらを参照してください：
"空冷ヒートシンクOシリーズ", "エアヒートシンク SFシリーズ", "水冷ヒートシンクSSシリーズ".

パワーディスク型サイリスタの設置に関する推奨事項

全温度範囲にわたるサイリスタとクーラーの合わせ面間の熱伝達と電気的接触の信頼性は、適切なトルク（クランプ力）によって確保されます。

組み立てる前に、目視検査 (1)接触面に機械的な損傷がないか、(2)アルコール（トルエン、ガソリン、アセトン）を染み込ませて拭く必要があります。

検査後、現在の接点（リード線）を修正し、構造のアライメントを修正するためにピンを取り付けます。

熱伝導のパラメーターを改善するには、潤滑することをお勧めします (3)取り付けの必須条件ではありませんが、組み立ての前にシリコーン熱伝導性ペーストの薄い層。

サイリスタ(3)、クーラーの2番目の部分、グラスファイバー製インシュレーター、スラストワッシャーを取り付けます。

トラバース (4)を通し、ナットを均等に締める。接触面にミスアライメントや不均等がないことを確認してください。

部品が十分にクランプされているが移動可能な場合は、クーラーを平らな面に置き、面の全体的な隣接面の平行度の公差をチェックすることをお勧めします(5)。

各ナットを順番に（約1/4回転）ストップ(6)にクランプする。トラバースのたわみ量によって、達成されたクランプ力が要求されたものに対応するかどうかが決まる。

取り付け後、ファスナー（ナットとワッシャー）を腐食から保護する必要があります。

パワーサイリスタに関するヒントと推奨事項：

パワーサイリスタは、すべてのパラメータについて、その限界負荷で長時間動作させるべきではありません。この場合、安全係数は装置に要求される信頼性の程度によって決定される。

故障した電源サイリスタを、交換するサイリスタのパラメータに適合するサイリスタと交換する。

周囲温度が高い環境で使用する場合は、過冷却を行う必要があります。

適切な熱放散を確保するため、パワーサイリスタとクーラーの定期的な清掃を行い、ほこりや汚れを取り除くことを推奨します。

並列に接続されたパワーサイリスタ間の電流を等しくするために、誘導分流器（多くの場合、撚りトロイダル線）を使用する必要があります。最も一般的な接続方法は、閉回路、コモンコイル回路、パワーサイリスタです。この場合の分流器の効率は、磁性線の断面積で決まります。

電力用サイリスタを直列に接続した場合の電圧アンバランスの防止は、各サイリスタに並列に接続したシャント抵抗を使用することで実現します。各サイリスタに並列にコンデンサを接続することで、過渡状態での電圧均一化を図ります。

動作中の高電圧下のパワーサイリスタに触れることは厳禁です。

AS ENERGI^{TMを選ぶ理由}

半導体シリコンチップ製造を含む自社生産設備
ヨーロッパブランド - 100％の品質、有利な価格、短い生産期間
半導体業界で20年以上の経験
世界50カ国以上のお客様から信頼をいただいています。
10Aから15000Aまでの電流、100Vから9000Vまでの電圧に対応する20000アイテムの製品ラインアップ
他社製品の類似品を製造している
品質保証、動作保証期間2年

品質保証

私たちの製品は認証を受けており、国際規格に対応しています。
当社は2年間の製品品質保証を提供します。
お客様のご要望に応じて、適合証明書、信頼性レポート、データシート、テクニカルパスポートを提供します。

各製品は主要なパラメータについてテストされ、各製品のパラメータのテストレポートが提供される。

パートナーシップの地理

AS ENERGI^TM社はパワー半導体を製造し、世界50カ国以上に供給しています。

物流と配送

私たちは、物流会社のサービスを利用して世界中に製品をお届けしています： DHL、TNT、UPS、EMS、Fedex、Aramex。
製品は、航空、海上、鉄道、道路など、あらゆる輸送手段で配送することができる。

AS ENERGI^TM 半導体製造

当社の製品範囲は、整流ダイオード、ディスクおよびスタッド設計の位相制御サイリスタ、アバランシェダイオードおよびサイリスタ、高速スイッチング、高周波サイリスタ、高速リカバリ、溶接およびロータダイオード、トライアック、ブリッジ整流器、パワーモジュール（サイリスタ、ダイオード、サイリスタダイオード、IGBT）、およびそれらに空気と水のヒートシンクを含みます。

パワーダイオードとサイリスタは、10Aから15000Aの電流、100Vから9000Vの電圧範囲で製造されています。
パワーダイオードとサイリスタモジュールは、25Aから最大1250A、電圧範囲400Vから4400Vまで製造されています。
パワー半導体のラインナップには、世界的メーカーの同等品、代替品、アナログ、代替半導体デバイスも含まれる。

サイリスタ、ダイオード、パワーモジュールのご購入に関するお問い合わせは、以下のアドレスまで電子メールでお送りください。:

[email protected]

そして、私たちはあなたに配送のための商業的なオファーを提供します。
人数が多い場合は個別料金になります。!!!

私たちは、お客様のご要望と技術的課題に応じて、
私たちの生産設備で製品を製造することをオープンにしています。

注目の製品

高速スイッチングサイリスタ TFI（ディスク）

相制御サイリスタ KP

高速スイッチングサイリスタ 5STF ABB

サイリスタモジュール
MT3、MT4、MT5

Thyristor Modules Infineon

Tags: 高速スイッチング SCR サイリスタ, 高出力高速スイッチングサイリスタ, 高速パルスサイリスタ, 高速インバータサイリスタ, プレスパックサイリスタ, パワー半導体, 高速スイッチングサイリスタ価格, 高速スイッチング SCR サイリスタデータシート, 証明書, 製造, 高速スイッチングサイリスタ工場製, 高速スイッチングパワーサイリスタの技術仕様
