AS ENERGIベローチェ・タイヤ 250A, TF371-250 (300V - 1400V), ピン・タイプ
| 平均順電流, ITAV | 250A |
| 電圧, VDRM/VRRM | 300-1400V |
| 電圧コード, VRRM / 100 | 3 - 14 |
| TF371-250 | ご要望に応じて
|
| パッケージ スレッド |
ST7 M24x1.5 |
| 重量 | 440 g |
| データシート |  |
高速サイリスタ TF371-250 AS ENERGITM スタッドは高速スイッチング半導体デバイスで、300V - 1400V（電圧クラス3～14）までの電圧回路において、最大250AまでのDCおよびAC電流を最大10kHzの周波数で変換・制御するために設計されています。 サイリスタパッケージタイプ - ST7、取り付け標準ネジM24x1.5, (ご要望に応じて、UNF ネジ 3/4"-16UNF-2A), 重量 – 440 g.
高速サイリスタは、tq、trr、Qrrの値が小さく、高周波数モード（最大10kHz）で動作するように設計された高い値 (diT/dt)cr（最大2500A/µs）を持つデバイスです。 VTM、tq、Qrrのサイリスタパラメータは相互に関連しているため、tqとQrrの値が減少するとVTMが増加します。 高速サイリスタは、ターンオフ時間が非常に短 いのが特徴で、標準モデルとは一線を画しています。溶接、誘導加熱溶融、電気輸送、ACドライ ブ、UPSなど、短いターンオン、ターンオフ時 間を必要とするシステムに使用されます。サイリスタには、機能部と半導体素子を機械的衝撃や環境から隔離する業界標準のセラミック密閉ハウジングがあります。
高速サイリスタはスタッド式で供給されます。 サイリスタのベースがアノード、フレキシブルなパワーリードがカソード、パワーリードのベースから出るフレキシブルワイヤが補助カソード、ケースから出るフレキシブルワイヤが制御電極（ゲート）です。 このサイリスタは、スタッドハウジングの他のタイプの高速サイリスタ210A, 220A, 230A, 240A, 250 ampアンペアの代替製品、交換、アナログ、等価にすることができます。
サイリスタの冷却には空気と水のヒートシンクが使われる。 ヒートシンクとの信頼性の高い熱的・電気的接触を実現するため、組み立て時には締め付けトルクMdを守る必要があります。 組立時のサイリスタの放熱を良くするために、熱伝導ペーストを使用します。
仕様とパラメータ、データシートPDF、テクニカルパスポートサンプル、寸法、外形図、ケース図サイリスタ、推奨クーラーは以下のとおりです。
当社では、パワーファストサイリスタの品質 保証を購入日から2年間行っています。サイリスタを供給する場合、必要に応じて 技術パスポート、適合証明書を発行します。
高速スタッドサイリスタの定格： TF371-250-3 (250A 300V), TF371-250-4 (250A 400V), TF371-250-5 (250A 500V), TF371-250-6 (250A 600V), TF371-250-7 (250A 700V), TF371-250-8 (250A 800V), TF371-250-9 (250A 900V), TF371-250-10 (250A 1000V), TF371-250-11 (250A 1100V), TF371-250-12 (250A 1200V), TF371-250-14 (250A 1400V).
スタッド式高速サイリスタの最終価格は、電圧ク ラス、数量、納入条件、メーカー、原産国、支払 形態によって異なります。
スタッド形高速サイリスタTF371-250の一般仕様：
| 高速サイリスタ仕様 | TF371-250 | |
| 最大許容平均順電流（ケース温度） | IT(AV) (Tcase) | 250 A (80°C) |
| 繰り返しピークオフ電圧；繰り返しピーク逆電圧 | VDRM/VRRM | 300-1400 V |
| RMS オン状態電流 | ITRMS | 392.5 A |
| オン状態のサージ電流 | ITSM | 7.0 kA |
| 安全係数 | I2t | 245 kA2·s |
| オン状態のピーク電圧、最大 | VTM | 1.86 V |
| オン状態のピーク電流 | ITM | 785 A |
| オン状態のしきい値電圧、最大 | VT(TO) | 1.20 V |
| オン状態のスロープ抵抗、最大 | rT | 0.97 mΩ |
| ターンオフ時間、最大 | tq | 16-63 µs |
| 繰り返しピークオフ状態および繰り返しピーク逆電流、最大 | IDRM/IRRM | 35 mA |
| オフ電圧臨界上昇率 分 | (dVD/dt)cr | 1000 V/µs |
| ゲートトリガ直接電圧、最大 | VGT | 3.5 V |
| ゲートトリガ直流電流、最大 | IGT | 250 mA |
| オン状態電流の臨界上昇率 | (diT/dt)cr | 500 A/µs |
| pn接合の温度、最大 | Tvj max | 125 ºC |
| 熱抵抗、ジャンクション対ケース、最大 | Rth(j-c) | 0.084 ºC/W |
| 取付トルク | Md | 25-35 N·m |
| 重量、約 | W | 440 g |
| パッケージタイプ、スレッド | 概要 | ST7, M24x1.5 mm |
| 推奨ヒートシンク | ヒートシンク | O181,O281,OM105 |
| データシート | |
|
高速サイリスタTF371-250の部品番号ガイド：
| TF | 371 | – | 250 | – | 14 | – | 7 | 6 | 3 |
| TF | – | 高速サイリスタ,  AS ENERGITM |
||||||||||||||||||||||||||||||||||||||||||
| 371 | – | サイリスタ式（スタッド式）. | ||||||||||||||||||||||||||||||||||||||||||
| 250 | – | 開放状態の平均電流 IT(AV), Amp. | ||||||||||||||||||||||||||||||||||||||||||
| 14 | – | 電圧クラス VRRM / 100 (公称電圧 – 1400 V). | ||||||||||||||||||||||||||||||||||||||||||
| 7 | – | オフ状態電圧の臨界上昇率のパラメーター (dVD/dt)cr:
|
||||||||||||||||||||||||||||||||||||||||||
| 6 | – | ターンオフ時間tのパラメータq:
|
||||||||||||||||||||||||||||||||||||||||||
| 3 | – | ターンオン時間tのパラメータgt:
|
のすべての部品番号 TF371-250:
| シリーズ | ITAV, A | VRRM, V |
| TF371-250-3 | 250A | 300V |
| TF371-250-4 | 250A | 400V |
| TF371-250-5 | 250A | 500V |
| TF371-250-6 | 250A | 600V |
| TF371-250-7 | 250A | 700V |
| TF371-250-8 | 250A | 800V |
| TF371-250-9 | 250A | 900V |
| TF371-250-10 | 250A | 1000V |
| TF371-250-12 | 250A | 1200V |
| TF371-250-14 | 250A | 1400V |
スタッド高速サイリスタTF371-250の極性（アノード、カソード、ゲート）と寸法：
|
|
サイリスタの技術パスポート（サンプル）：
サイリスタを供給する場合、必要に応じて技術パ スポートと適合証明書を提供します。
ハイパワー半導体 AS ENERGITM
当社は、電流15000A、電圧9000Vまでのパワー半導体（パワーサイリスタ、モジュール、整流ダイオード、ローターダイオード、溶接ダイオード、トライアックなど）、およびそれらに対応する空気ヒートシンク、水ヒートシンクを幅広く製造・販売しています。半導体はどのような数量でも購入することができ、大量注文の場合は価格が安くなります。
顧客の信頼を得て、世界中に製品を供給している。
パワーサイリスタ、ダイオード、モジュールの購入に関するご質問は、電子メールでお問い合わせください：
そして、私たちはあなたに配送のための商業的なオファーを提供します。
人数が多い場合は、個別価格となります！
私たちは、お客様のご要望と技術的課題に応じて、
私たちの生産設備で製品を製造することをオープンにしています。
パワースタッド高速サイリスタ用ヒートシンク：
スタッド設計では、パワー半導体デバイスの冷却にヒートシンク（ラジエーター）が使用される。
クーラーのヒートシンクはアルミニウム製ラジエータープロファイルでできており、さまざまな気候条件下で使用する場合、追加の保護コーティングは必要ありません。
ヒートシンクについての詳細はこちらをご覧ください： "スタッド装置用空冷ヒートシンク".

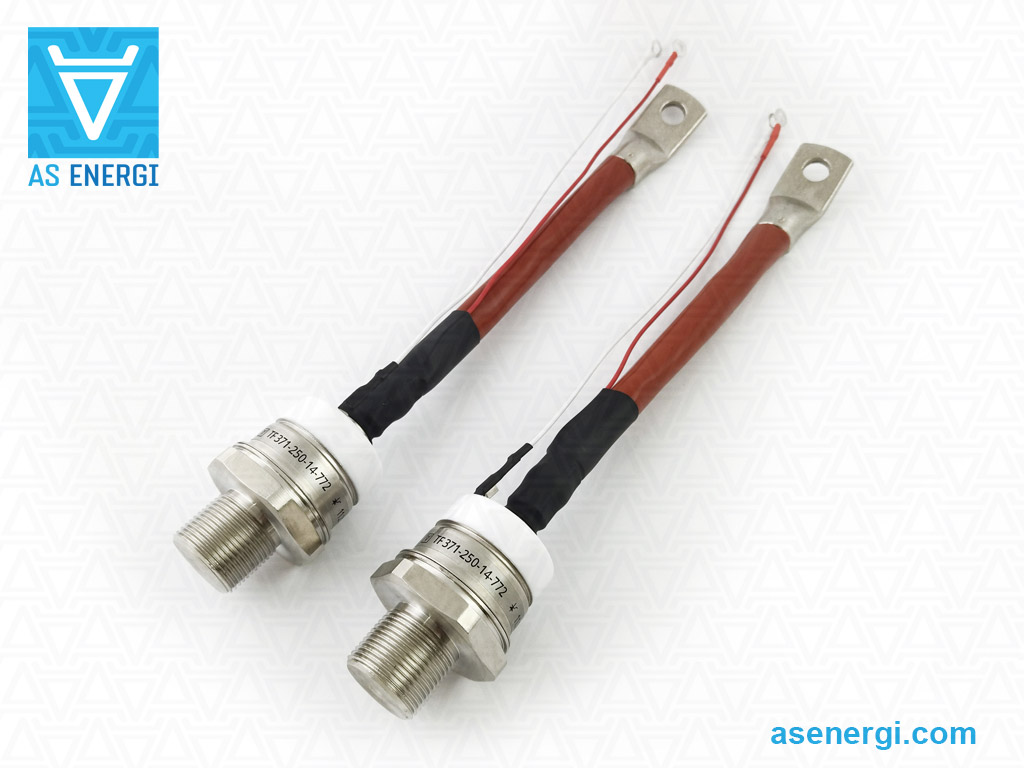

大電力スタッド型高速サイリスタの写真：
