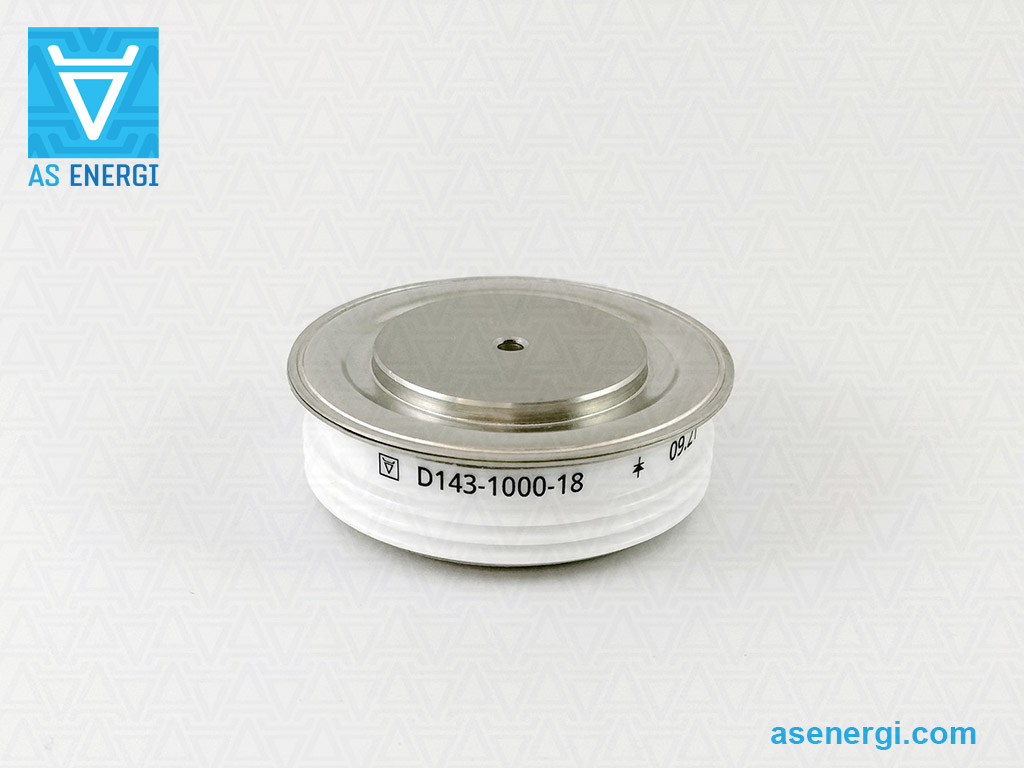

整流ダイオード1000A、タイプD143-1000（400V - 1800V）

平均順電流, I_FAV	1000A
電圧, V_RRM	400-1800V
電圧コード, V_RRM / 100	4 - 18
D143-1000	ご要望に応じて + –
パッケージ寸法 ØD×Ød×H	PD42 60x37x20 mm
重量	240 g
データシート

整流ダイオード D143-1000 AS ENERGI^TM は汎用ディスクダイオードである。このパワーpn接合ダイオードは、最大電圧400V - 1800V（電圧クラス4～18）の回路において、最大周波数500Hz、1000AまでのDCおよびAC電流を変換するように設計されています。ダイオード寸法 ØDxØdxH - 60x37x20 mm（ケース外径×接触面直径×ケース高さ）、重量 - 240 g。

ダイオードのアノードとカソード（極性）は、ケース上のシンボルで決定されます。ダイオードは、業界標準のセラミックプレスパックディスク（カプセル、タブレット）ハウジングに入っています。この整流ダイオードは、ディスクタイプパッケージの他のタイプのダイオード850A, 900A, 950A, 990A, 1000 amp用の代替品、交換品、アナログ、同等品とすることができます。

パワー半導体ダイオードの動作中の冷却のために、クーラー（ヒートシンク）が取り付けられている。発生する熱の量と半導体の作業条件に応じて、自然気流冷却または強制冷却のいずれかを使用することができる。

組み立ての際には、各タイプのダイオードケースに必要なクランプ力F_m（パラメータ表に記載）を与える必要があります。

ディスク型半導体ダイオードは、電力機器、すなわち、電源および制御ユニット、電力調整器、コンバーター（溶解炉など）、高速スイッチングや電流の制御が必要なコントローラーなどに使用されます。

仕様とパラメータ、データシートPDF、テクニカルパスポートサンプル、寸法図、外形図、ケース図、ダイオード、推奨クーラーは以下の通りです。

弊社はパワー整流ダイオードの購入日から2年間の品質保証を提供します。ダイオードを供給する際、必要に応じて技術パスポート、適合証明書を提供します。

ダイオードの定格： D143-1000-4 (1000A 400V), D143-1000-5 (1000A 500V), D143-1000-6 (1000A 600V), D143-1000-7 (1000A 700V), D143-1000-8 (1000A 800V), D143-1000-9 (1000A 900V), D143-1000-10 (1000A 1000V), D143-1000-12 (1000A 1200V), D143-1000-14 (1000A 1400V), D143-1000-16 (1000A 1600V), D143-1000-18 (1000A 1800V).

整流ディスクダイオードの最終価格は、電圧クラス、数量、納入条件、メーカー、原産国、支払形態によって異なります。

整流ダイオードD143-1000の一般仕様：

ダイオード仕様		D143-1000
最大許容平均順電流（ケース温度）	I_F(AV) (T_case)	1000 A (148°C) 1705 A (100°C)
繰り返しピーク逆電圧	V_RRM	400-1800 V
実効順電流	I_FRMS	1570 A
サージ非繰り返し電流	I_FSM	18 kA
安全係数	I²t	1620 kA²·s
ピーク順電圧、最大	V_FM	1.55 V
ピーク電流	I_FM	3140 A
オン状態のしきい値電圧、最大	V_F(TO)	1.00 V
オン状態のスロープ抵抗、最大	r_T	0.23 mΩ
繰り返しピーク逆電流、最大	I_RRM	70 mA
pn接合の温度、最大	T_{vj max}	190 ºC
熱抵抗、ジャンクション対ケース、最大	R_th(j-c)	0.027 ºC/W
クランプ力	F_m	15 kN
重量、約	W	240 g
パッケージタイプ、寸法	ØDxØdxH	PD42 60x37x20 mm
推奨ヒートシンク	ヒートシンク	O143,O243,O343,OM103,OM104
データシート	PDF

整流ダイオードD143-1000の部品番号ガイド：

223

–

200

–

D	–	ダイオード, AS ENERGI^TM
143	–	ダイオードタイプ（ディスクタイプ）.
1000	–	開放状態の平均順方向電流 I_F(AV), Amp.
18	–	電圧クラス V_RRM / 100 (公称電圧 – 1800 V).

のすべての部品番号 D143-1000:

シリーズ	I_FAV, A	V_RRM, V
D143-1000-4	1000A	400V
D143-1000-6	1000A	600V
D143-1000-8	1000A	800V
D143-1000-10	1000A	1000V
D143-1000-12	1000A	1200V
D143-1000-14	1000A	1400V
D143-1000-16	1000A	1600V
D143-1000-18	1000A	1800V

ディスクダイオードD143-1000の極性（アノード、カソード）と寸法：

ダイオードデータシート D143-1000:

ダイオードpdfデータシートのダウンロード D143-1000

整流ダイオードの技術パスポート（サンプル）：

ダイオードを供給する際、必要に応じて技術パスポートと適合証明書を提供する。

ハイパワー半導体 AS ENERGI^TM

当社は、電流15000A、電圧9000Vまでのパワー半導体（パワーサイリスタ、モジュール、整流ダイオード、ローターダイオード、溶接ダイオード、トライアックなど）、およびそれらに対応する空気ヒートシンク、水ヒートシンクを幅広く製造・販売しています。半導体はどのような数量でも購入することができ、大量注文の場合は価格が安くなります。
顧客の信頼を得て、世界中に製品を供給している。

パワーサイリスタ、ダイオード、モジュールの購入に関するご質問は、電子メールにて下記までお問い合わせください：

[email protected]

そして、私たちはあなたに配送のための商業的なオファーを提供します。
人数が多い場合は、個別価格となります！

私たちは、お客様のご要望と技術的課題に応じて、
私たちの生産設備で製品を製造することをオープンにしています。

フォトギャラリー

フォトギャラリーでは、AS ENERGI^TMが製造したさまざまな半導体デバイス、半導体チップ、SCR、テストレポートの例をご覧いただけます。

写真をもっと見る

パワーディスクダイオード用ヒートシンク：

ヒートシンク（ラジエーター）は、ディスク設計においてパワー半導体デバイスの片面および両面冷却に使用される。

クーラーのヒートシンクはアルミニウム製ラジエータープロファイルでできており、さまざまな気候条件下で使用する場合、追加の保護コーティングは必要ありません。

ヒートシンクについての詳細はこちらをご覧ください： "ディスク装置用空冷ヒートシンクOシリーズ", "エアヒートシンク SFシリーズ", "水冷ヒートシンクSSシリーズ".

整流用ディスク型ダイオードの写真：

AS ENERGI^{TMを選ぶ理由}

半導体シリコンチップ製造を含む自社生産設備
ヨーロッパブランド - 100％の品質、有利な価格、短い生産期間
半導体業界で20年以上の経験
世界50カ国以上のお客様から信頼をいただいています。
10Aから15000Aまでの電流、100Vから9000Vまでの電圧に対応する20000アイテムの製品ラインアップ
他社製品の類似品を製造している
品質保証、動作保証期間2年

品質保証

私たちの製品は認証を受けており、国際規格に対応しています。
当社は2年間の製品品質保証を提供します。
お客様のご要望に応じて、適合証明書、信頼性レポート、データシート、テクニカルパスポートを提供します。

各製品は主要なパラメータについてテストされ、各製品のパラメータのテストレポートが提供される。

パートナーシップの地理

AS ENERGI^TM社はパワー半導体を製造し、世界50カ国以上に供給しています。

物流と配送

私たちは、物流会社のサービスを利用して世界中に製品をお届けしています： DHL、TNT、UPS、EMS、Fedex、Aramex。
製品は、航空、海上、鉄道、道路など、あらゆる輸送手段で配送することができる。

AS ENERGI^TM 半導体製造

当社の製品範囲は、整流ダイオード、ディスクおよびスタッド設計の位相制御サイリスタ、アバランシェダイオードおよびサイリスタ、高速スイッチング、高周波サイリスタ、高速リカバリ、溶接およびロータダイオード、トライアック、ブリッジ整流器、パワーモジュール（サイリスタ、ダイオード、サイリスタダイオード、IGBT）、およびそれらに空気と水のヒートシンクを含みます。

パワーダイオードとサイリスタは、10Aから15000Aの電流、100Vから9000Vの電圧範囲で製造されています。
パワーダイオードとサイリスタモジュールは、25Aから最大1250A、電圧範囲400Vから4400Vまで製造されています。
パワー半導体のラインナップには、世界的メーカーの同等品、代替品、アナログ、代替半導体デバイスも含まれる。
