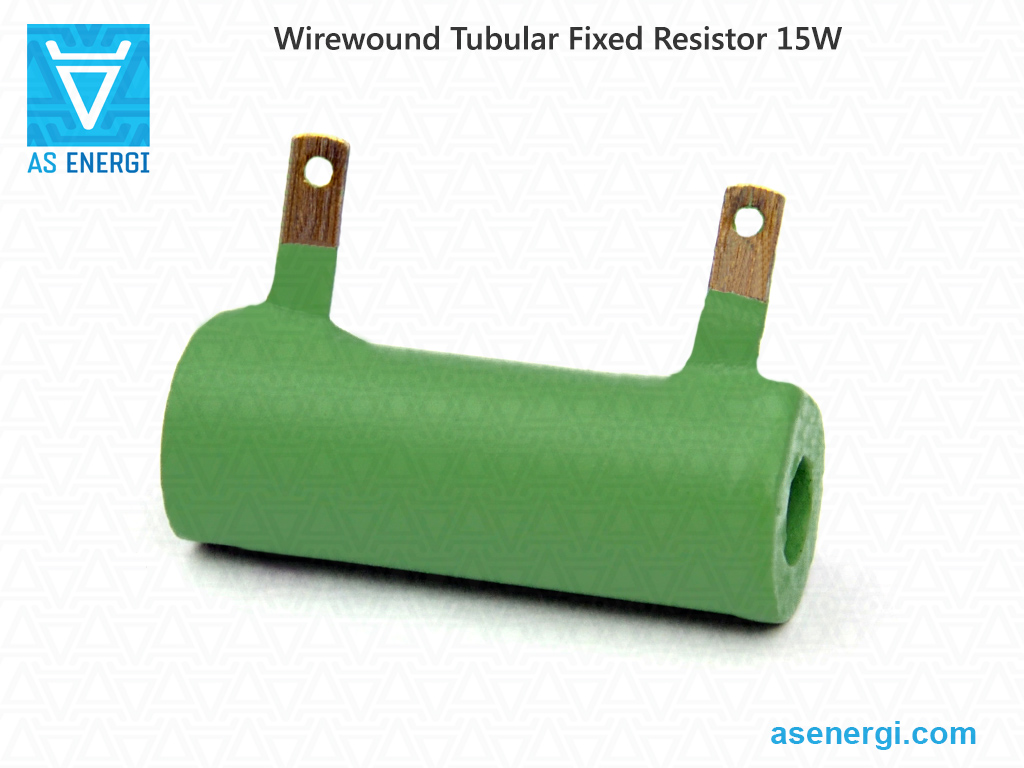

AS ENERGI巻線15W管状固定抵抗器および取付金具
| 定格出力 | 15W | |
| 抵抗範囲 | 1.8 Ohm – 15 kOhm | |
| 抵抗耐性 | ±5%, ±10% | |
| 価格 | 抵抗器 FPT 15W 1.8R - 100R | $3.00 |
| 抵抗器 FPT 15W 110R - 910R | $3.00 | |
| 抵抗器 FPT 15W 1K - 15K | $3.00 | |
| 寸法 D×L×H×d | 17×45×31×8 mm | |
| 重量 | 22 g | |
FPT型巻線抵抗器 (固定抵抗器）シリーズ、損失電力 15W, からの定格抵抗 1.8 Ohm への 15 kOhm. 同様の抵抗器シリーズとして、RX20、RXG、RXHGがある。抵抗器は、交流回路と直流回路で使用するように設計されており、電流制限と電圧分配を行います。特定の定格電力を持つ抵抗器は、個々の注文に応じて製造することもできます.
構造的には、抵抗器は管状のセラミックコアで構成され、その上にコンスタンタン線（低抵抗抵抗器）またはニクロム線（高抵抗抵抗器）が巻かれています。抵抗器には、耐熱性、耐湿性の絶縁塗料が塗布されています。
コンタクト、抵抗器のリード線はリジッドで、ネジ穴のあるテープタイプか、導線をハンダ付けするためのものである。取り付けの種類はヒンジ式である。パネルへの抵抗器の取り付けは、ファスナーのセットによって提供されます。抵抗値の許容差は±5%、±10%である。
ACでの最大動作電圧は1000Vで、DCでは1400です。動作時の周囲温度の上昇は +155°C (同時に電力は公称電力の60%まで低下）、限界温度は+250℃まで。 ワイヤー抵抗器の絶縁抵抗は少なくとも1000 MOhmです。作業時間 - 少なくとも15000時間.
電卓の使い方, 抵抗が並列または直列に接続されている場合の合計抵抗と、回路内の抵抗抵抗を計算するのが便利です。
線管抵抗器、セメント抵抗器、アルミ筐体抵抗器の比較特性は、比較表に示した。
詳細な抵抗器の仕様、全体寸法、取り付け寸法、取り付けキット、取り付けおよび操作に関する推奨事項は、以下のページに記載されています。
当社は、巻線管状抵抗器の製造販売に従事しています。 私達のプロダクトはすべて厳密な品質管理に合格し、必要な標準を満たします。我々はメーカーであり、最終製品の価格にディーラーのマークアップが含まれていないので、我々は低価格のサドルパッキングを持っています。
当社が供給する抵抗器15Wの保証期間は2年間です。製品の品質を確認する書類を提供します。
15W巻線管状固定抵抗器の最終価格は、数量、納入条件、支払方法によって異なります。
巻線管状抵抗器 15Wの購入に関するご質問は、電子メールにてお問い合わせください：
そして、私たちはあなたに配送のための商業的なオファーを提供します。
人数が多い場合は、個別価格となります！
私たちは、お客様のご要望と技術的課題に応じて、
私たちの生産設備で製品を製造することをオープンにしています。
セラミック巻線管状固定抵抗器15Wの公称値の範囲：
| 1.8 – 36 Ohm | 39 – 750 Ohm | 820 Ohm – 15 kOhm | |||
| 公称 | 価格 | 公称 | 価格 | 公称 | 価格 |
| FPT 15W 1.8 Ohm | $3.00
+
–
|
FPT 15W 39 Ohm | $3.00
+
–
|
FPT 15W 820 Ohm | $3.00
+
–
|
| FPT 15W 2 Ohm | $3.00
+
–
|
FPT 15W 43 Ohm | $3.00
+
–
|
FPT 15W 910 Ohm | $3.00
+
–
|
| FPT 15W 2.2 Ohm | $3.00
+
–
|
FPT 15W 47 Ohm | $3.00
+
–
|
FPT 15W 1 kOhm | $3.00
+
–
|
| FPT 15W 2.4 Ohm | $3.00
+
–
|
FPT 15W 51 Ohm | $3.00
+
–
|
FPT 15W 1.1 kOhm | $3.00
+
–
|
| FPT 15W 2.7 Ohm | $3.00
+
–
|
FPT 15W 56 Ohm | $3.00
+
–
|
FPT 15W 1.2 kOhm | $3.00
+
–
|
| FPT 15W 3 Ohm | $3.00
+
–
|
FPT 15W 62 Ohm | $3.00
+
–
|
FPT 15W 1.3 kOhm | $3.00
+
–
|
| FPT 15W 3.3 Ohm | $3.00
+
–
|
FPT 15W 68 Ohm | $3.00
+
–
|
FPT 15W 1.5 kOhm | $3.00
+
–
|
| FPT 15W 3.6 Ohm | $3.00
+
–
|
FPT 15W 75 Ohm | $3.00
+
–
|
FPT 15W 1.6 kOhm | $3.00
+
–
|
| FPT 15W 3.9 Ohm | $3.00
+
–
|
FPT 15W 82 Ohm | $3.00
+
–
|
FPT 15W 1.8 kOhm | $3.00
+
–
|
| FPT 15W 4.3 Ohm | $3.00
+
–
|
FPT 15W 91 Ohm | $3.00
+
–
|
FPT 15W 2 kOhm | $3.00
+
–
|
| FPT 15W 4.7 Ohm | $3.00
+
–
|
FPT 15W 100 Ohm | $3.00
+
–
|
FPT 15W 2.2 kOhm | $3.00
+
–
|
| FPT 15W 5.1 Ohm | $3.00
+
–
|
FPT 15W 110 Ohm | $3.00
+
–
|
FPT 15W 2.4 kOhm | $3.00
+
–
|
| FPT 15W 5.6 Ohm | $3.00
+
–
|
FPT 15W 120 Ohm | $3.00
+
–
|
FPT 15W 2.7 kOhm | $3.00
+
–
|
| FPT 15W 6.2 Ohm | $3.00
+
–
|
FPT 15W 130 Ohm | $3.00
+
–
|
FPT 15W 3 kOhm | $3.00
+
–
|
| FPT 15W 6.8 Ohm | $3.00
+
–
|
FPT 15W 150 Ohm | $3.00
+
–
|
FPT 15W 3.3 kOhm | $3.00
+
–
|
| FPT 15W 7.5 Ohm | $3.00
+
–
|
FPT 15W 160 Ohm | $3.00
+
–
|
FPT 15W 3.6 kOhm | $3.00
+
–
|
| FPT 15W 8.2 Ohm | $3.00
+
–
|
FPT 15W 180 Ohm | $3.00
+
–
|
FPT 15W 3.9 kOhm | $3.00
+
–
|
| FPT 15W 9.1 Ohm | $3.00
+
–
|
FPT 15W 200 Ohm | $3.00
+
–
|
FPT 15W 4.3 kOhm | $3.00
+
–
|
| FPT 15W 10 Ohm | $3.00
+
–
|
FPT 15W 220 Ohm | $3.00
+
–
|
FPT 15W 4.7 kOhm | $3.00
+
–
|
| FPT 15W 11 Ohm | $3.00
+
–
|
FPT 15W 240 Ohm | $3.00
+
–
|
FPT 15W 5.1 kOhm | $3.00
+
–
|
| FPT 15W 12 Ohm | $3.00
+
–
|
FPT 15W 270 Ohm | $3.00
+
–
|
FPT 15W 5.6 kOhm | $3.00
+
–
|
| FPT 15W 13 Ohm | $3.00
+
–
|
FPT 15W 300 Ohm | $3.00
+
–
|
FPT 15W 6.2 kOhm | $3.00
+
–
|
| FPT 15W 15 Ohm | $3.00
+
–
|
FPT 15W 330 Ohm | $3.00
+
–
|
FPT 15W 6.8 kOhm | $3.00
+
–
|
| FPT 15W 16 Ohm | $3.00
+
–
|
FPT 15W 360 Ohm | $3.00
+
–
|
FPT 15W 7.5 kOhm | $3.00
+
–
|
| FPT 15W 18 Ohm | $3.00
+
–
|
FPT 15W 390 Ohm | $3.00
+
–
|
FPT 15W 8.2 kOhm | $3.00
+
–
|
| FPT 15W 20 Ohm | $3.00
+
–
|
FPT 15W 430 Ohm | $3.00
+
–
|
FPT 15W 9.1 kOhm | $3.00
+
–
|
| FPT 15W 22 Ohm | $3.00
+
–
|
FPT 15W 470 Ohm | $3.00
+
–
|
FPT 15W 10 kOhm | $3.00
+
–
|
| FPT 15W 24 Ohm | $3.00
+
–
|
FPT 15W 510 Ohm | $3.00
+
–
|
FPT 15W 11 kOhm | $3.00
+
–
|
| FPT 15W 27 Ohm | $3.00
+
–
|
FPT 15W 560 Ohm | $3.00
+
–
|
FPT 15W 12 kOhm | $3.00
+
–
|
| FPT 15W 30 Ohm | $3.00
+
–
|
FPT 15W 620 Ohm | $3.00
+
–
|
FPT 15W 13 kOhm | $3.00
+
–
|
| FPT 15W 33 Ohm | $3.00
+
–
|
FPT 15W 680 Ohm | $3.00
+
–
|
FPT 15W 15 kOhm | $3.00
+
–
|
| FPT 15W 36 Ohm | $3.00
+
–
|
FPT 15W 750 Ohm | $3.00
+
–
|
||
抵抗器15Wの品番ガイド:
| 抵抗器 | FPT | 15W | 100 Ohm | ±10% |
| 抵抗器 | – | 製品名. |
| FPT | – | 塗装固定管抵抗器シリーズ. |
| 15W | – | 定格電力、ワット. |
| 100 Ohm | – | 公称抵抗、オーム. |
| ±10% | – | 寛容. |
巻線管状抵抗器15Wの電気的および技術的仕様：
| 定格出力 | 15W |
| 抵抗範囲 | 1.8 Ohm – 15 kOhm |
| 公称抵抗値シリーズ |
E24,  抵抗値のデータシート
|
| 抵抗耐性 | ± 5%, ± 10% |
| 定格電圧 | Vmax = (Pnom × Rnom)0.5 |
| 最大使用電圧 | 1400V |
| 動作温度 | -60°C ... +155°C |
| 動作周囲温度の上昇 | 70ºC |
| 35°Cにおける相対湿度（結露なし | <98% |
| 抵抗の温度係数 | ±500 ppm/°C |
| 侮辱への抵抗 | 1000 モーム |
| 生涯 | 15000 時間 |
巻線管状抵抗器用取付け金具
取付金具は、抵抗器を取り付けるために使用します。抵抗器には、取り付けブラケット（コーナー）を含む取り付け金具一式を付属することができますが、個別に注文する必要があります。
 |
||||||||||
| 写真 | 一連の取り付け金具とブラケット | 価格 | 寸法, mm | 重量 | ||||||
| ネジ付きロッド | セラミックブッシング | 取付金具 | 抵抗軸とパネル間の寸法 | 抵抗器とパネルの間のサイズ | ||||||
| L | Ød1 | ØD | Ød | AxAxB | k | h | ||||
 |
HDW 15W | $0.57
+
–
|
80 | М5 | - | - | - | - | - | 13 g |
巻線管状抵抗器の取付金具の完全性
 |
||
| 項目 | 7.5, 10, 15 ワット | 25, 50, 75, 100, 160 ワット |
| ネジ棒 M5 | 1 個 | 1 個 |
| セラミックブッシング | - | 2 個 |
| スクリューナット M5 | 2 個 | 2 個 |
| 平座金 | 2 個 | 2 個 |
| スプリングワッシャー | 2 個 | 2 個 |
| アスベスト洗浄機 | 2 個 | 2 個 |
| テクトライト・ワッシャー | 2 個 | - |
| ブラケット（コーナー） | - | 2個 |
管球式抵抗器の設置方法
抵抗器の機械的要因の影響では、ヒンジ式の取り付け方法が適用されます。抵抗器は取付金具で取付板に固定されます：
- 抵抗電力：3～25ワット – カンチレバー、または取り付けスタッドの端にある2つのブラケットに取り付ける。
- 抵抗電力：5～160ワット – 取り付けスタッドの端にある2つのブラケットのみ
巻線管状固定抵抗器15Wの全体寸法と取付寸法：
 |
||||||
| L, mm | ØD, mm | H, mm | Ød, mm | Ød1, mm | B, mm | A, mm |
| 45 | 17 | 31 | 8 | 2 | 4.5 | 3.5 |
AS ENERGIの巻線管状セラミック電力抵抗器
当社は、巻線管状抵抗器の固定タイプ、可変タイプの製造・販売を行っております。
抵抗器は数量に関係なく購入でき、大量注文の場合は価格が安くなります。
顧客の信頼を得て、世界中に製品を供給している。
抵抗器の使用と操作の手引き
- 特別に設計された穴に、抵抗器のリード線にワイヤーをはんだ付けする。
- 抵抗器を機器に取り付ける場合は、Sn40Pb60 半田を使用することを推奨します。はんだごての芯温は300℃です。はんだごての出力は65W。フラックスは、ロジン25重量％とイソプロピルアルコールまたはエチルアルコール75重量％からなるものを使用する。はんだ付け時間は5秒。
- 抵抗器に供給できる電圧は、公称（または許容）電力Pnomと公称抵抗Rnomに基づいて計算式に従って計算された値を超えてはならない：
Vmax = (Pnom × Rnom)0.5 - 共振周波数の値 - 1500 ヘルツ.
- 95％の作業リソース - 30 000 時間.
- この組成のガス媒体の影響下で（爆発性混合物の形成なしに）抵抗器を動作させることができる：
- 窒素 - 最大96％；
- 酸素 - 最大50％；
- 二酸化炭素 - 最大3％；
- 水素 - 最大20％；
- ヘリウム - 最大1％；
- アルゴン - 最大1.5%。
- 10~5mmHgに減圧された大気圧への曝露中および曝露後の抵抗器の動作は許可されています。
- 電圧500V以上の電気回路では、抵抗器は取り付け部に絶縁材を追加して使用しなければならない。
- 加速度176.6m/s2(18g)の振動負荷1～2500Hzの機器に抵抗器を使用する場合、抵抗器のリード線は0.5mm2のワイヤ断面で、ポリクロロビニルチューブで絶縁されたØ4mm、長さ15～20mmのはんだ付けをしなければなりません-抵抗器5～25Wの場合、およびØ5mm、長さ15～20mmのはんだ付けをしなければなりません-抵抗器50～100Wの場合。
- 引張力は20N（2kgf）とする。.
- 共振周波数が存在してはならない範囲の上限周波数 - 1000 Hz.
- 抵抗器の最高表面温度は250℃以下である。
抵抗電力削減のグラフ：
周囲温度が定格値を超えると、負荷電力はディレーティング曲線に基づいて低減される必要があります。
高電力抵抗器の性能比較：
| 抵抗シリーズ | タイプ | 構造 | パワー、W | 抵抗範囲、オーム | 最大電圧、V | 耐性 | |
 |
FPT, RX20 | 固定 | ワイヤー・チューブ・セラミック | 3 - 160W | 1 R - 100 K | ~1000V =1400V |
± 5% ± 10% |
 |
APT, RX20 | 調整可能、調節可能 | ワイヤー・チューブ・セラミック | 3 - 160W | 1 R - 100 K | ~1000V =1400V |
± 5% ± 10% |
 |
SQP, RX27, CR-L | 固定 | ワイヤー・セラミック・セメント | 5 - 25W | 0,01 R - 100 K | ~1500V =1000V |
± 5% |
 |
AH, HS, RX24 | 固定 | ワイヤーセラミック、ラジエーター付きアルミケース | 5 - 1000W | 0,01 R - 100 K | ~2500V =2500V |
± 5% |
