抵抗 50W 巻線管状調整可能および取付金具

タイプAPT（調節可能な塗装済み管状抵抗器）シリーズの巻線調節可能（調節可能、可変）高電力抵抗器、許容損失50W、定格抵抗値1.8Ω～51kΩ。 同様の抵抗器シリーズにRX20、RXGがあります。抵抗器はAC回路とDC回路で使用するように設計されており、電流制限と電圧分配を行います。 特定の定格電力を持つ抵抗器は、個々の注文に応じて製造することもできます。

巻線管状可変抵抗器のデータシートPDF。

抵抗器の抵抗値はE24シリーズに準ずる。

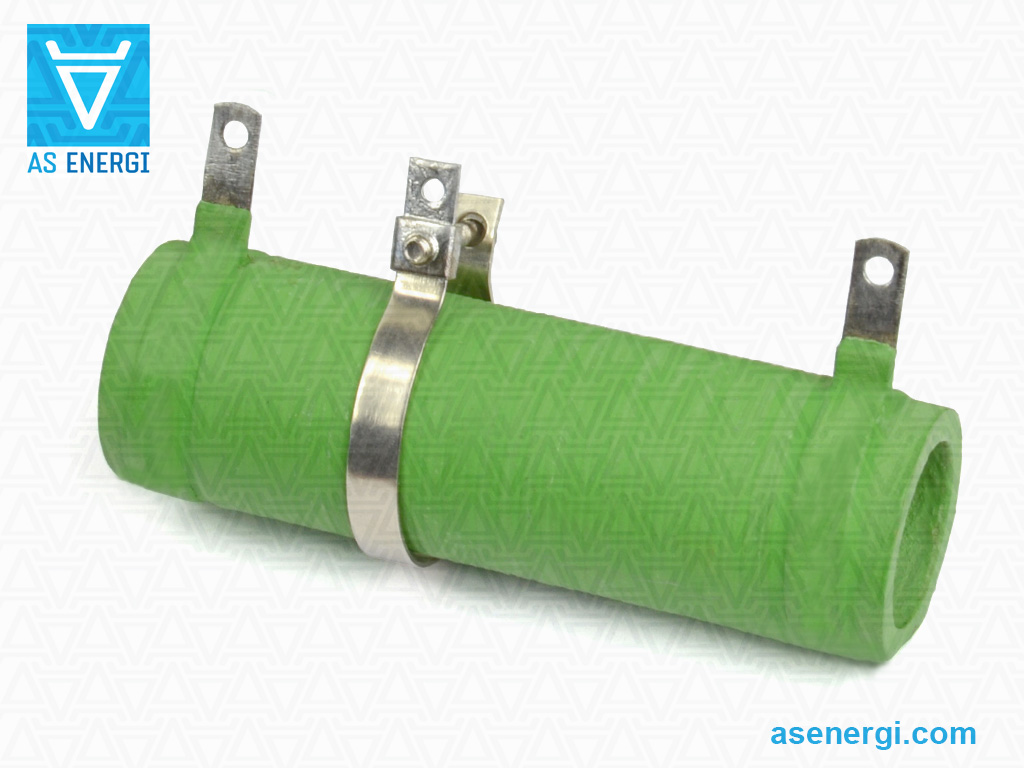

構造的には、抵抗器は管状のセラミックコアで構成され、その上にコンスタンタン線（低抵抗抵抗器）またはニクロム線（高抵抗器）が巻かれています。抵抗器には、耐熱性、耐湿性の絶縁塗料が塗布されています。

抵抗器の抵抗値は、ケース（チューブ）に沿って可動クランプカラー（可動接点）の位置を変えることによって調整されます。 クランプカラーと抵抗器のワイヤーコイルとの間の接触は、ハウジングの塗装されていない面によって行われる。

コンタクト、抵抗器のリード線はリジッドで、ネジ穴のあるテープタイプか、導線をハンダ付けするためのものである。取り付けの種類はヒンジ式である。パネルへの抵抗器の取り付けは、ファスナーのセットによって提供されます。抵抗値の許容差は±5%、±10%である。

ACでの最大動作電圧は1000V、DCでは-1400Vです。動作昇温周囲温度は+155℃を超えない（同時に電力は公称電力の60％に低減されます）、最大+250℃までの限界温度。 ワイヤー抵抗器の絶縁抵抗は少なくとも1000 MOhmである。作業時間 - 少なくとも15000時間。

電卓を使用すると、抵抗が並列または直列に接続されているときの総抵抗値、および回路内の抵抗抵抗を計算するのに便利です。

線管抵抗器、セメント抵抗器、アルミ筐体抵抗器の比較特性を比較表に示します。

詳細な抵抗器の仕様、全体寸法、取り付け寸法、取り付けキット、取り付けおよび操作に関する推奨事項は、以下のページに記載されています。

当社は、巻線管状抵抗器の製造販売に従事しています。 私達のプロダクトはすべて厳密な品質管理に合格し、必要な標準を満たします。我々はメーカーであり、最終製品の価格にディーラーのマークアップが含まれていないので、我々は低価格のサドルパッキングを持っています。

当社が供給する抵抗器50Wの保証期間は2年間です。製品の品質を確認する書類を提供します。
