AS ENERGI高速スイッチングサイリスタ200Aアンペア、TFI371-200（600V - 1800V）、スタッドタイプ
| 平均順電流, ITAV | 200A |
| 電圧, VDRM/VRRM | 600-1800V |
| 電圧コード, VRRM / 100 | 6 - 18 |
| TFI371-200 | ご要望に応じて
|
| パッケージ スレッド |
ST7 (T.SB2) M24x1.5 mm |
| 重量 | 440 g |
| データシート |  |
高速スイッチングサイリスタ TFI371-200 AS ENERGITM スタッドは高速スイッチング半導体デバイスで、最大電圧600V - 1800V（電圧クラス6～18）の回路において、最大周波数10kHz、200AまでのDCおよびAC電流を変換および制御するために設計されています。 サイリスタパッケージタイプ - ST7 (T.SB2)、取付標準ネジM24x1.5, (ご要望に応じて、UNF ネジ 3/4"-16UNF-2A), 重量 – 440 g.
高速スイッチング（パルス）サイリスタとは、tq、trr、Qrrの値を低減し、より高い周波数モード（最大10kHz）で動作するように設計された、より高い値（diT/dt）cr（最大2500A/µs）を持つデバイスです。 VTM、tq、Qrrのサイリスタパラメータは相互に関連しているため、tqとQrrの値が減少するとVTMが増加します。 高速スイッチングサイリスタは、ターンオフ時間が 非常に短いのが特徴で、標準モデルとは一線を画し ています。溶接、誘導加熱溶融、電気輸送、ACドライ ブ、UPSなど、短いターンオン・ターンオフ時間を 必要とするシステムに使用されています。サイリスタには、機能部と半導体素子を機械的衝撃や環境から隔離する業界標準のセラミック密閉ハウジングがあります。
高速スイッチングサイリスタはスタッド設計で供給されます。 サイリスタのベースがアノード、フレキシブルなパワーリードがカソード、パワーリードのベースから出るフレキシブルワイヤが補助カソード、ケースから出るフレキシブルワイヤが制御電極（ゲート）です。 このサイリスタは、スタッドハウジングの他のタイプ の高速スイッチングサイリスタ170A, 180A, 190A, 200 ampの代替品、交換品、アナログ、同等品になる ことができます。
サイリスタの冷却には空気と水のヒートシンクが使われる。 ヒートシンクとの信頼性の高い熱的・電気的接触を実現するため、組み立て時には締め付けトルクMdを守る必要があります。 組立時のサイリスタの放熱を良くするために、熱伝導ペーストを使用します。
仕様とパラメータ、データシートPDF、テクニカルパスポートサンプル、寸法、外形図、ケース図サイリスタ、推奨クーラーは以下のとおりです。
当社では、パワー高速スイッチング用サイリス タについて、購入日から2年間の品質保証を 行っています。サイリスタを供給する場合、必要に応じて 技術パスポート、適合証明書を発行します。
高速スタッドサイリスタの定格： TFI371-200-6 (200A 600V), TFI371-200-7 (200A 700V), TFI371-200-8 (200A 800V), TFI371-200-9 (200A 900V), TFI371-200-10 (200A 1000V), TFI371-200-11 (200A 1100V), TFI371-200-12 (200A 1200V), TFI371-200-14 (200A 1400V), TFI371-200-16 (200A 1600V), TFI371-200-18 (200A 1800V).
スタッド高速スイッチングサイリスタの最終価格は、電圧クラス、数量、納入条件、メーカー、原産国、支払形態によって異なります。
スタッド高速スイッチングサイリスタTFI371-200の一般仕様：
| 高速スイッチングサイリスタ仕様 | TFI371-200 | |
| 最大許容平均順電流（ケース温度） | IT(AV) (Tcase) | 200 A (90°C) |
| 繰り返しピークオフ電圧；繰り返しピーク逆電圧 | VDRM/VRRM | 600-1800 V |
| RMS オン状態電流 | ITRMS | 314 A |
| オン状態のサージ電流 | ITSM | 6.0 kA |
| 安全係数 | I2t | 180 kA2·s |
| オン状態のピーク電圧、最大 | VTM | 2.60 V |
| オン状態のピーク電流 | ITM | 628 A |
| オン状態のしきい値電圧、最大 | VT(TO) | 1.35 V |
| オン状態のスロープ抵抗、最大 | rT | 1.200 mΩ |
| ターンオフ時間、最大 | tq | 25-50 µs |
| 繰り返しピークオフ状態および繰り返しピーク逆電流、最大 | IDRM/IRRM | 40 mA |
| オフ電圧臨界上昇率 分 | (dVD/dt)cr | 1000 V/µs |
| ゲートトリガ直接電圧、最大 | VGT | 2.5 V |
| ゲートトリガ直流電流、最大 | IGT | 300 mA |
| オン状態電流の臨界上昇率 | (diT/dt)cr | 1000 A/µs |
| pn接合の温度、最大 | Tvj max | 125 ºC |
| 熱抵抗、ジャンクション対ケース、最大 | Rth(j-c) | 0.44 ºC/W |
| 取付トルク | Md | 25-35 N·m |
| 重量、約 | W | 440 g |
| パッケージタイプ、スレッド | 概要 | ST7 (T.SB2), M24x1.5 mm |
| 推奨ヒートシンク | ヒートシンク | O181,O281,OM105 |
| データシート | |
|
高速スイッチングサイリスタ TFI371-200 の部品番号ガイド：
| TFI | 371 | – | 200 | – | 18 | – | 9 | 7 | 3 |
| TFI | – | 高速スイッチングサイリスタ（高速インパルスサイリスタ）,  AS ENERGITM |
||||||||||||||||||||||||||||||||||||||||||
| 371 | – | サイリスタ式（スタッド式）. | ||||||||||||||||||||||||||||||||||||||||||
| 200 | – | 開放状態の平均電流 IT(AV), Amp. | ||||||||||||||||||||||||||||||||||||||||||
| 18 | – | 電圧クラス VRRM / 100 (公称電圧 – 1800 V). | ||||||||||||||||||||||||||||||||||||||||||
| 9 | – | オフ状態電圧の臨界上昇率のパラメーター (dVD/dt)cr:
|
||||||||||||||||||||||||||||||||||||||||||
| 7 | – | ターンオフ時間tのパラメータq:
|
||||||||||||||||||||||||||||||||||||||||||
| 3 | – | ターンオン時間tのパラメータgt:
|
のすべての部品番号 TFI371-200:
| シリーズ | ITAV, A | VRRM, V |
| TFI371-200-6 | 200A | 600V |
| TFI371-200-7 | 200A | 700V |
| TFI371-200-8 | 200A | 800V |
| TFI371-200-9 | 200A | 900V |
| TFI371-200-10 | 200A | 1000V |
| TFI371-200-12 | 200A | 1200V |
| TFI371-200-14 | 200A | 1400V |
| TFI371-200-16 | 200A | 1600V |
| TFI371-200-18 | 200A | 1800V |
スタッド高速スイッチングサイリスタTFI371-200の極性（アノード、カソード、ゲート）と寸法：
|
|
サイリスタの技術パスポート（サンプル）：
サイリスタを供給する場合、必要に応じて技術パ スポートと適合証明書を提供します。
ハイパワー半導体 AS ENERGITM
当社は、電流15000A、電圧9000Vまでのパワー半導体（パワーサイリスタ、モジュール、整流ダイオード、ローターダイオード、溶接ダイオード、トライアックなど）、およびそれらに対応する空気ヒートシンク、水ヒートシンクを幅広く製造・販売しています。半導体はどのような数量でも購入することができ、大量注文の場合は価格が安くなります。
顧客の信頼を得て、世界中に製品を供給している。
パワーサイリスタ、ダイオード、モジュールの購入に関するご質問は、電子メールでお問い合わせください：
そして、私たちはあなたに配送のための商業的なオファーを提供します。
人数が多い場合は、個別価格となります！
私たちは、お客様のご要望と技術的課題に応じて、
私たちの生産設備で製品を製造することをオープンにしています。
パワースタッド高速スイッチングサイリスタ用ヒートシンク：
スタッド設計では、パワー半導体デバイスの冷却にヒートシンク（ラジエーター）が使用される。
クーラーのヒートシンクはアルミニウム製ラジエータープロファイルでできており、さまざまな気候条件下で使用する場合、追加の保護コーティングは必要ありません。
ヒートシンクについての詳細はこちらをご覧ください： "スタッド装置用空冷ヒートシンク".

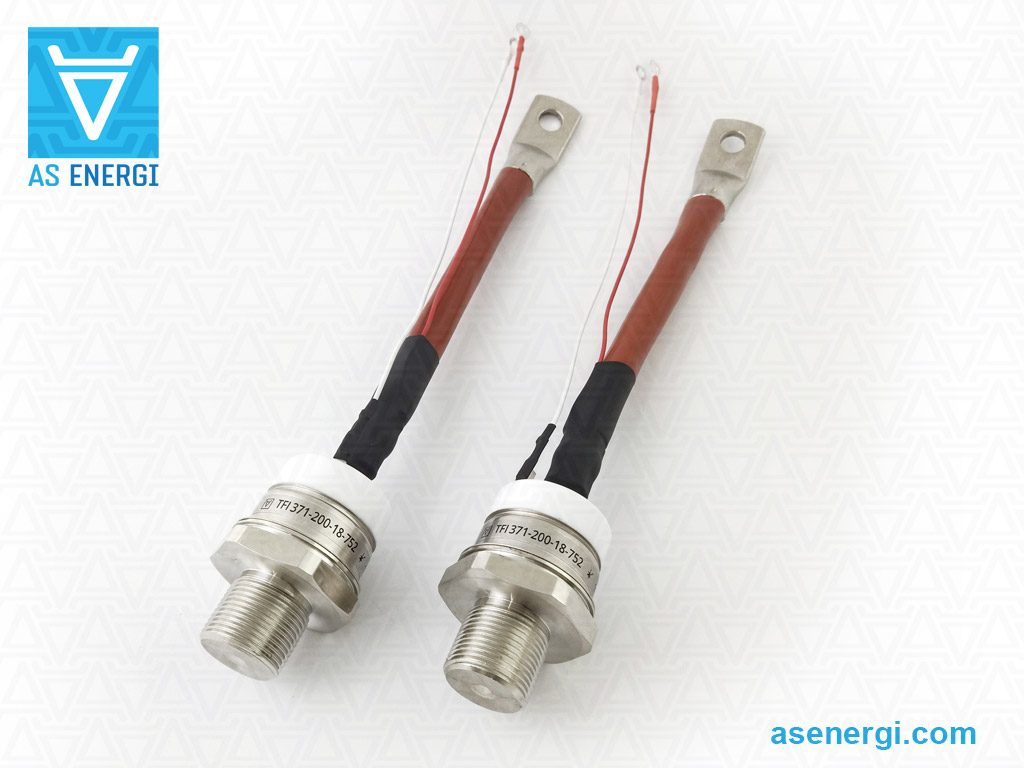

大電力スタッド型高速スイッチングサイリスタの写真：
AS ENERGITMを選ぶ理由
- 半導体シリコンチップ製造を含む自社生産設備
- ヨーロッパブランド - 100％の品質、有利な価格、短い生産期間
- 半導体業界で20年以上の経験
- 世界50カ国以上のお客様から信頼をいただいています。
- 10Aから15000Aまでの電流、100Vから9000Vまでの電圧に対応する20000アイテムの製品ラインアップ
- 他社製品の類似品を製造している
- 品質保証、動作保証期間2年
品質保証
私たちの製品は認証を受けており、国際規格に対応しています。
当社は2年間の製品品質保証を提供します。
お客様のご要望に応じて、適合証明書、信頼性レポート、データシート、テクニカルパスポートを提供します。
各製品は主要なパラメータについてテストされ、各製品のパラメータのテストレポートが提供される。
パートナーシップの地理
AS ENERGITM社はパワー半導体を製造し、世界50カ国以上に供給しています。
物流と配送
私たちは、物流会社のサービスを利用して世界中に製品をお届けしています： DHL、TNT、UPS、EMS、Fedex、Aramex。
製品は、航空、海上、鉄道、道路など、あらゆる輸送手段で配送することができる。
AS ENERGITM 半導体製造
当社の製品範囲は、整流ダイオード、ディスクおよびスタッド設計の位相制御サイリスタ、アバランシェダイオードおよびサイリスタ、高速スイッチング、高周波サイリスタ、高速リカバリ、溶接およびロータダイオード、トライアック、ブリッジ整流器、パワーモジュール（サイリスタ、ダイオード、サイリスタダイオード、IGBT）、およびそれらに空気と水のヒートシンクを含みます。
パワーダイオードとサイリスタは、10Aから15000Aの電流、100Vから9000Vの電圧範囲で製造されています。
パワーダイオードとサイリスタモジュールは、25Aから最大1250A、電圧範囲400Vから4400Vまで製造されています。
パワー半導体のラインナップには、世界的メーカーの同等品、代替品、アナログ、代替半導体デバイスも含まれる。
