高速スイッチングサイリスタ800アンペア、TFI353-800（3000–3400V）

平均順電流, I_TAV	800A
電圧, V_DRM/V_RRM	3000–3400V
電圧コード, V_RRM / 100	30 – 34
TFI353-800	ご要望に応じて + –
パッケージ寸法 ØD×Ød×H	PT53 75x51x26 mm
重量	550 g
データシート

高速スイッチングサイリスタ TFI353-800 AS ENERGI^TM ディスク設計では、プレスパック型の高速スイッチング（パルス）半導体デバイスです。この高速パルスパワーサイリスタは、最大電圧3000V – 3400V (電圧クラス 30 a 34) の回路で、最大周波数10kHz、最大800AのDCおよびAC電流を変換および制御するように設計されています。サイリスタ寸法 ØDxØdxH - 75x51x26 mm（ケース外径 X 接触面直径 X ケース高さ）、重量 - 550 g。

高速サイリスタは、t_q、t_rr、Q_rrの値が小さく、高周波数モード（最大10kHz）で動作するように設計された高い値 (di_T/dt)_cr（最大2500A/µs）を持つデバイスです。高速サイリスタは、ターンオフ時間が非常に短いのが特徴で、標準モデルとは一線を画しています。溶接、誘導加熱溶融、電気輸送、ACドライブ、UPSなど、短いターンオン、ターンオフ時間を必要とするシステムに使用されます。サイリスタには、機能部と半導体素子を機械的衝撃や環境から隔離する業界標準のセラミック密閉ハウジングがあります。

サイリスタのアノードとカソード（極性）は、ケースの記号で決まります。高速スイッチングサイリスタはプレスパックディスク（カプセル、タブレット）筐体です。この高速スイッチングサイリスタは、ディスクパッケージの他のタイプの高速スイッチングサイリスタ750A, 780A, 790A, 800の代替品、代替品、類似品、同等品になります。

パワーサイリスタの動作中の冷却のために、クーラー（ヒートシンク）が取り付けられています。発生する熱量や半導体の使用条件によって、自然気流冷却や強制冷却のいずれかを使用することができる。

組立ての際には、サイリスタケースの各タイプに固有の必要なクランプ力F_m（パラメータ表に示す）を与えなければなりません。

仕様とパラメータ、データシートPDF、テクニカルパスポートサンプル、寸法、外形図、ケース図サイリスタ、推奨クーラーは以下のとおりです。

当社はパワー高速サイリスタについて、購入日から 2年間の品質保証を行っています。パルスサイリスタを供給する場合、必要に応じて技術パスポート、適合証明書を発行します。

高速スイッチングサイリスタの定格： TFI353-800-30 (800A 3000V), TFI353-800-32 (800A 3200V), TFI353-800-34 (800A 3400V).

高速サイリスタの最終価格は、電圧クラス、数量、納期、メーカー、原産国、支払形態によって異なります。

高速スイッチングサイリスタTFI353-800の一般仕様：

高速スイッチングサイリスタ仕様		TFI353-800
最大許容平均順電流（ケース温度）	I_T(AV) (T_case)	744A (85°C) 800A (80°C)
繰り返しピークオフ電圧；繰り返しピーク逆電圧	V_DRM/V_RRM	3000-3400 V
実効オン状態電流	I_TRMS	1256 A
オン状態のサージ電流	I_TSM	20 kA
安全係数	I²t	2000 kA²·s
オン状態のピーク電圧、最大	V_TM	2.70 V
オン状態のピーク電流	I_TM	2512 A
オン状態のしきい値電圧、最大	V_T(TO)	1.563 V
オン状態のスロープ抵抗、最大	r_T	0.545 mΩ
ターンオフ時間、最大	t_q	63 µs
繰り返しピークオフ状態および繰り返しピーク逆電流、最大	I_DRM/I_RRM	150 mA
オフ電圧臨界上昇率分	(dV_D/dt)_cr	200-2500 V/µs
ゲートトリガ直接電圧、最大	V_GT	2.5 V
ゲートトリガ直流電流、最大	I_GT	300 mA
オン状態電流の臨界上昇率	(di_T/dt)_cr	2000 A/µs
pn接合の温度、最大	T_{vj max}	125 ºC
熱抵抗、ジャンクション対ケース、最大	R_th(j-c)	0.0210 ºC/W
クランプ力	F_m ±10%	26 kN
重量、約	W	550 g
包装の種類、寸法	ØDxØdxH	PT53 (T.D2) 75x51x26 mm
推奨ヒートシンク	ヒートシンク	O153, O253
データシート	PDF

高速スイッチングサイリスタ TFI353-800 の部品番号ガイド：

TFI

353

–

800

–

TFI

–

AS ENERGI^TM 高速スイッチングサイリスタ（高速インパルスサイリスタ）

353

–

サイリスタ式（ディスクタイプ）.

800

–

開放状態の平均電流 I_T(AV), Amp.

–

電圧クラス V_RRM / 100 (公称電圧 – 3400 V).

–

オフ状態電圧の臨界上昇率のパラメーター (dV_D/dt)_cr:

英数字コーディング	0	P3	E3	A3	P2	K2	Е2	A2	T1	P1	M1
デジタル・コーディング	0	1	2	3	4	5	6	7	8	–	9
価値, V/µs	非標準	20	50	100	200	320	500	1000	1600	2000	2500

–

ターンオフ時間tのパラメータ_q:

英数字コーディング	0	C3	E3	H3	K3	M3	P3	T3	X3	A4	B4	C4	E4
デジタル・コーディング	0	1	2	3	4	5	6	7	8	–	9	–	–
価値, µs	非標準	63	50	40	32	25	20	16	12.5	10	8	6.3	5

–

ターンオン時間tのパラメータ_gt:

英数字コーディング	0	T3	A4	B4	C4	H4	K4	M4	P4	T4	X4	A5	C5
デジタル・コーディング	0	–	–	–	–	1	2	3	4	5	6	7	8
価値, µs	非標準	16	10	8	6.3	4	3.2	2.5	2.0	1.6	1.25	1.0	0.63

注: 高速スイッチングサイリスタ（TFI）の動的パラメータグループの特定

ディスク高速スイッチングサイリスタTFI353-800の極性（アノード、カソード、ゲート）と寸法：

高速スイッチングサイリスタ TFI353-800 データシート：

サイリスタTFI353-800のPDFデータシートのダウンロード

サイリスタの技術パスポート（サンプル）：

サイリスタを供給する場合、必要に応じて技術パスポートと適合証明書を提供します。

ハイパワー半導体 AS ENERGI^TM

当社は、電流15000A、電圧9000Vまでのパワー半導体（パワーサイリスタ、モジュール、整流ダイオード、ローターダイオード、溶接ダイオード、トライアックなど）、およびそれらに対応する空気ヒートシンク、水ヒートシンクを幅広く製造・販売しています。半導体はどのような数量でも購入することができ、大量注文の場合は価格が安くなります。
顧客の信頼を得て、世界中に製品を供給している。

パワーサイリスタ、ダイオード、モジュールの購入に関するご質問は、電子メールでお問い合わせください：

[email protected]

そして、私たちはあなたに配送のための商業的なオファーを提供します。
人数が多い場合は、個別価格となります！

私たちは、お客様のご要望と技術的課題に応じて、
私たちの生産設備で製品を製造することをオープンにしています。

フォトギャラリー

フォトギャラリーでは、AS ENERGI^TMが製造したさまざまな半導体デバイス、半導体チップ、SCR、テストレポートの例をご覧いただけます。

写真をもっと見る

ディスク高速電力サイリスタ用ヒートシンク：

ヒートシンク（ラジエーター）は、ディスク設計においてパワー半導体デバイスの片面および両面冷却に使用される。

クーラーのヒートシンクはアルミニウム製ラジエータープロファイルでできており、さまざまな気候条件下で使用する場合、追加の保護コーティングは必要ありません。

ヒートシンクについての詳細はこちらをご覧ください： "ディスク装置用空冷ヒートシンクOシリーズ", "エアヒートシンク SFシリーズ", "水冷ヒートシンクSSシリーズ".

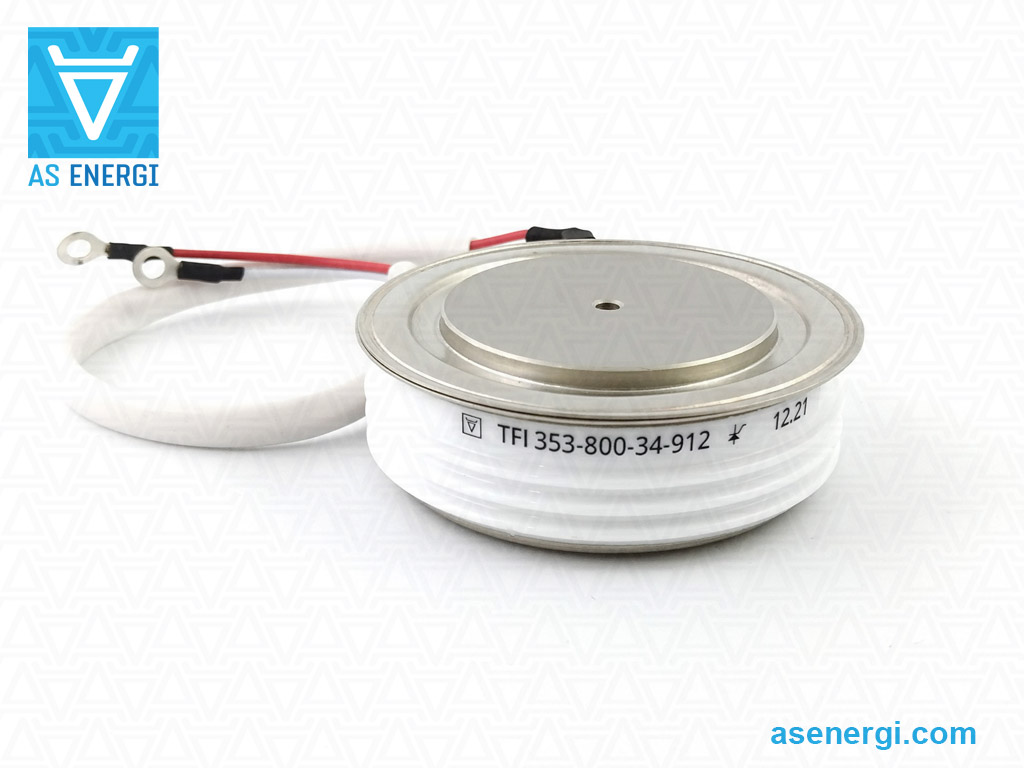

高速スイッチングサイリスタSCRの写真：
