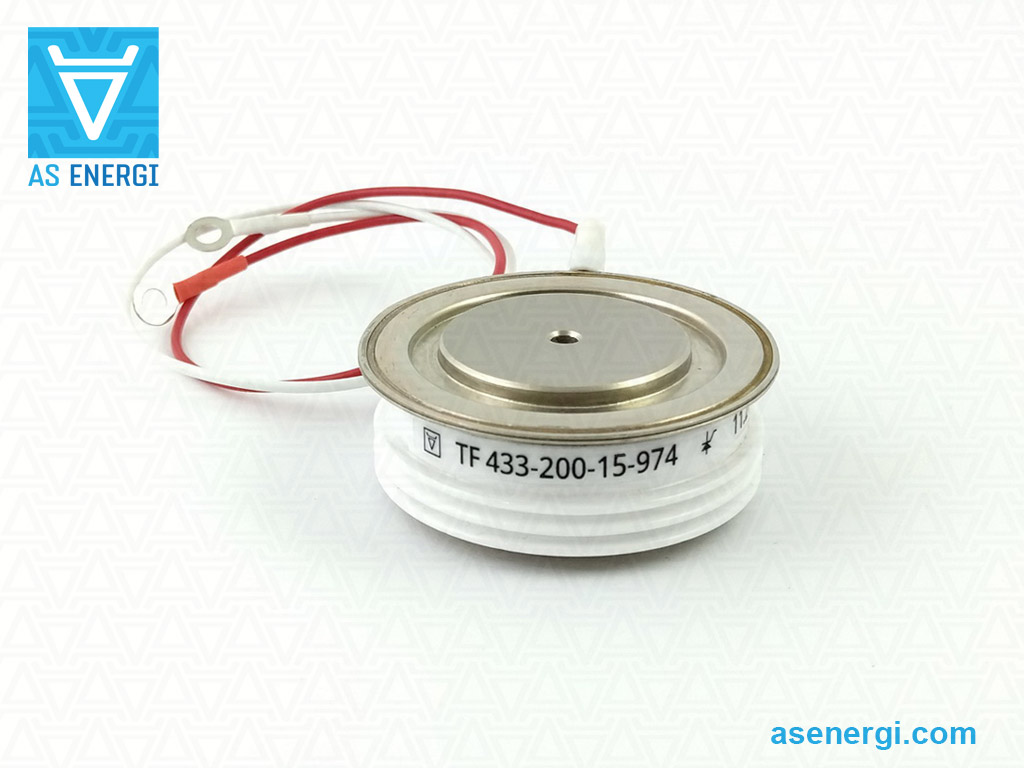

AS ENERGI高速サイリスタ200アンペア、TF433-200（1000 – 1500V）
| 平均順電流, ITAV | 200A |
| 電圧, VDRM/VRRM | 1000–1500V |
| 電圧コード, VRRM / 100 | 10 – 15 |
| TF433-200 | ご要望に応じて
|
| パッケージ 寸法 ØD×Ød×H |
PT32 54x32x20 mm |
| 重量 | 180 g |
| データシート |  |
高速サイリスタ TF433-200 AS ENERGITM ディスク・デザインは、プレス・パック・タイプの高速スイッチング半導体デバイスである。 この高速パワーサイリスタは、最大電圧1000V – 1500V（の回路で、最大周波数10kHz、最大200AのDCおよびAC電流を変換および制御するように設計されています。 サイリスタ寸法 ØDxØdxH - 54x32x20 mm（ケース外径 X 接触面直径 X ケース高さ）、重量 - 180 g。
高速サイリスタは、tq、trr、Qrrの値が小さく、高周波数モード（最大10kHz）で動作するように設計された高い値 (diT/dt)cr（最大2500A/µs）を持つデバイスです。 高速サイリスタは、ターンオフ時間が非常に短い ことが特徴で、標準モデルとは一線を画しています。溶接、誘導加熱溶融、電気輸送、ACドライ ブ、UPSなど、短いターンオン、ターンオフ時 間を必要とするシステムに使用されます。 サイリスタには、機能部と半導体素子を機械的衝撃や環境から隔離する業界標準のセラミック密閉ハウジングがあります。
サイリスタのアノードとカソード（極性）はケー スの記号で決まります。高速サイリスタはプレスパックディスク（カ プセル、タブレット）筐体です。この高速サイリスタは、ディスクパッ ケージの他のタイプの高速サイリスタ180A, 190A, 200 amp の代替品、代替品、アナログ品、 等価品になります。
パワーサイリスタの動作中の冷却のために、クーラー（ヒートシンク）が取り付けられています。 発生する熱の量と半導体の作業条件に応じて、自然気流冷却または強制冷却のいずれかを使用することができる。
組立ての際には、サイリスタケースの各タイプに固有の必要なクランプ力Fm（パラメータ表に示す）を与えなければなりません。
仕様とパラメータ、データシートPDF、テクニカルパスポートサンプル、寸法、外形図、ケース図サイリスタ、推奨クーラーは以下のとおりです。
当社では、パワーファストサイリスタの品質 保証を購入日から2年間行っています。サイリスタを供給する場合、必要に応じて 技術パスポート、適合証明書を発行します。
高速サイリスタ定格： TF433-200-10 (200A 1000V), TF433-200-12 (200A 1200V), TF433-200-14 (200A 1400V), TF433-200-15 (200A 1500V).
ディスク高速サイリスタの最終価格は、電圧クラス、数量、納期、メーカー、原産国、支払形態によって異なります。
高速サイリスタTF433-200の一般仕様：
| 高速サイリスタ仕様 | TF433-200 | |
| 最大許容平均順電流（ケース温度） | IT(AV) (Tcase) | 200 A (102°C) 444 A (55°C) |
| 繰り返しピークオフ電圧；繰り返しピーク逆電圧 | VDRM/VRRM | 1000-1500 V |
| RMS オン状態電流 | ITRMS | 314 A |
| オン状態のサージ電流 | ITSM | 4.5 kA |
| 安全係数 | I2t | 100 kA2·s |
| オン状態のピーク電圧、最大 | VTM | 3.5 V |
| オン状態のピーク電流 | ITM | 628 A |
| オン状態のしきい値電圧、最大 | VT(TO) | 1.905 V |
| オン状態のスロープ抵抗、最大 | rT | 1.861 mΩ |
| ターンオフ時間、最大 | tq | 6.3-12.5 µs |
| 繰り返しピークオフ状態および繰り返しピーク逆電流、最大 | IDRM/IRRM | 50 mA |
| オフ電圧臨界上昇率 分 | (dVD/dt)cr | 200-2500 V/µs |
| ゲートトリガ直接電圧、最大 | VGT | 2.5 V |
| ゲートトリガ直流電流、最大 | IGT | 300 mA |
| オン状態電流の臨界上昇率 | (diT/dt)cr | 1600 A/µs |
| pn接合の温度、最大 | Tvj max | 125 ºC |
| 熱抵抗、ジャンクション対ケース、最大 | Rth(j-c) | 0.040 ºC/W |
| クランプ力 | Fm ±10% | 10 kN |
| 重量、約 | W | 180 g |
| 包装タイプ、寸法 | ØDxØdxH | PT32 (T.B3) 54x32x20 mm |
| 推奨ヒートシンク | ヒートシンク | O143, O243, O343, OM103, OM104 |
| データシート | |
|
高速サイリスタの部品番号ガイド TF133-250:
| TF | 433 | – | 200 | – | 15 | – | 8 | 4 | 4 |
| TF | – | 高速サイリスタ,  AS ENERGITM |
||||||||||||||||||||||||||||||||||||||||||
| 433 | – | サイリスタ式（ディスクタイプ）. | ||||||||||||||||||||||||||||||||||||||||||
| 200 | – | 開放状態の平均電流 IT(AV), Amp. | ||||||||||||||||||||||||||||||||||||||||||
| 15 | – | 電圧クラス VRRM / 100 (公称電圧 – 1500 V). | ||||||||||||||||||||||||||||||||||||||||||
| 8 | – | オフ状態電圧の臨界上昇率のパラメーター (dVD/dt)cr:
|
||||||||||||||||||||||||||||||||||||||||||
| 4 | – | ターンオフ時間tのパラメータq:
|
||||||||||||||||||||||||||||||||||||||||||
| 4 | – | ターンオン時間のパラメータ tgt:
|
ディスク高速サイリスタTF433-200の極性（アノード、カソード、ゲート）と寸法：
|
|
Scheda tecnica del tiristore veloce TF433-200:
Scarica la scheda tecnica in pdf dei tiristori TF433-200
高速サイリスタの技術パスポート（サンプル）：
サイリスタを供給する場合、必要に応じて技術パ スポートと適合証明書を提供します。
ハイパワー半導体 AS ENERGITM
当社は、電流15000A、電圧9000Vまでのパワー半導体（パワーサイリスタ、モジュール、整流ダイオード、ローターダイオード、溶接ダイオード、トライアックなど）、およびそれらに対応する空気ヒートシンク、水ヒートシンクを幅広く製造・販売しています。半導体はどのような数量でも購入することができ、大量注文の場合は価格が安くなります。
顧客の信頼を得て、世界中に製品を供給している。
パワーサイリスタ、ダイオード、モジュールの購入に関するご質問は、電子メールにて下記までお問い合わせください：
そして、私たちはあなたに配送のための商業的なオファーを提供します。
人数が多い場合は、個別価格となります！
私たちは、お客様のご要望と技術的課題に応じて、
私たちの生産設備で製品を製造することをオープンにしています。
ディスク高速電力サイリスタ用ヒートシンク：
ヒートシンク（ラジエーター）は、ディスク設計においてパワー半導体デバイスの片面および両面冷却に使用される。
クーラーのヒートシンクはアルミニウム製ラジエータープロファイルでできており、さまざまな気候条件下で使用する場合、追加の保護コーティングは必要ありません。
ヒートシンクについての詳細はこちらをご覧ください： "ディスク装置用空冷ヒートシンクOシリーズ", "エアヒートシンク SFシリーズ", "水冷ヒートシンクSSシリーズ".
高速サイリスタSCRの写真：
