AS ENERGI位相制御サイリスタ 800A, タイプ T453-800 (2400V - 3600V)
| 平均順電流, ITAV | 800A |
| 電圧, VDRM/VRRM | 2400-3600V |
| 電圧コード, VRRM / 100 | 24 - 36 |
| T453-800 | ご要望に応じて
|
| パッケージ 寸法 ØD×Ød×H |
PT53 75x51x26 mm |
| 重量 | 550 g |
| データシート |  |
位相制御サイリスタ T453-800 AS ENERGITM は、シリコン制御整流器としても知られる汎用ディスクサイリスタです (SCR). 最大電圧2400V - 3600V（電圧クラス24～36）の回路で、最大周波数500Hz、800Aまでの直流・交流電流を変換・制御するために設計されたパワーサイリスタです。 サイリスタ寸法 ØDxØdxH - 75x51x26 mm（ケース外径 X 接触面直径 X ケース高さ）、重量 - 550 g。
サイリスタの定格： T453-800-24 (800A 2400V), T453-800-26 (800A 2600V), T453-800-28 (800A 2800V), T453-800-30 (800A 3000V), T453-800-32 (800A 3200V), T453-800-34 (800A 3400V), T453-800-36 (800A 3600V).
サイリスタのアノードとカソード（極性）は、ケー スの記号で決まります。サイリスタ はプレスパックディスク（カプセル、タブレット） の筐体に入っています。このSCRサイリスタ は、ディスクパッケージの750A, 780A, 790A, 800 ampサイリスタ の代替品、代替品、アナログ品、同等品にな ります。
パワーサイリスタの動作中の冷却のために、クーラー（ヒートシンク）が取り付けられています。 発生する熱の量と半導体の作業条件に応じて、自然気流冷却または強制冷却のいずれかを使用することができる。
組立ての際には、サイリスタケースの各タイプに固有の必要なクランプ力Fm（パラメータ表に示す）を与えなければなりません。
サイリスタ SCRディスク型は、電力機器、すなわち電源装置や制御装置、電力調整器、変換器（溶解炉など）、電流の高速スイッチングと制御が必要な制御装置で使用されます。
仕様とパラメータ、データシートPDF、テクニカルパスポートサンプル、寸法、外形図、ケース図サイリスタ、推奨クーラーは以下のとおりです。
当社ではパワースクラム用サイリスタについ て、購入日から2年間の品質保証を行っていま す。サイリスタを供給する場合、必要に応じて 技術パスポート、適合証明書を発行します。
位相制御ディスクサイリスタの最終価格は、電圧ク ラス、数量、納入条件、メーカー、原産国、支払 形態によって異なります。
位相制御サイリスタT453-800の一般仕様：
| サイリスタ仕様 | T453-800 | |
| 最大許容平均順電流（ケース温度） | IT(AV) (Tcase) | 1018 A (85°C) 800 A (96°C) |
| 繰り返しピークオフ電圧；繰り返しピーク逆電圧 | VDRM/VRRM | 2400-3600 V |
| RMS オン状態電流 | ITRMS | 1256 A |
| オン状態のサージ電流 | ITSM | 20 kA |
| 安全係数 | I2t | 1800 kA2·s |
| オン状態のピーク電圧、最大 | VTM | 1.95 V |
| オン状態のピーク電流 | ITM | 2512 A |
| オン状態のしきい値電圧、最大 | VT(TO) | 1.078 V |
| オン状態のスロープ抵抗、最大 | rT | 0.443 mΩ |
| ターンオフ時間、最大 | tq | 400 µs |
| 繰り返しピークオフ状態および繰り返しピーク逆電流、最大 | IDRM/IRRM | 150 mA |
| オフ電圧臨界上昇率 分 | (dVD/dt)cr | 200-2500 V/µs |
| ゲートトリガ直接電圧、最大 | VGT | 2.5 V |
| ゲートトリガ直流電流、最大 | IGT | 300 mA |
| オン状態電流の臨界上昇率 | (diT/dt)cr | 1250 A/µs |
| pn接合の温度、最大 | Tvj max | 125 ºC |
| 熱抵抗、ジャンクション対ケース、最大 | Rth(j-c) | 0.08 ºC/W |
| クランプ力 | Fm ±10% | 24 kN |
| 重量、約 | W | 550 g |
| パッケージタイプ、寸法 | ØDxØdxH | PT53, 75x51x26 mm |
| 推奨ヒートシンク | ヒートシンク | O153,O253 |
| データシート | |
|
SCRサイリスタの部品番号ガイド T453-800:
| T | 453 | – | 800 | – | 36 | – | 4 | 2 |
| T | – | サイリスター,  AS ENERGITM |
||||||||||||||||||||||||||||||||||||
| 453 | – | サイリスタ式（ディスクタイプ）. | ||||||||||||||||||||||||||||||||||||
| 800 | – | 開放状態の平均電流 IT(AV), Amp. | ||||||||||||||||||||||||||||||||||||
| 36 | – | 電圧クラス VRRM / 100 (公称電圧 – 3600& V). | ||||||||||||||||||||||||||||||||||||
| 4 | – | オフ状態電圧の臨界上昇率のパラメーター (dVD/dt)cr:
|
||||||||||||||||||||||||||||||||||||
| 2 | – | ターンオフ時間のパラメータ tq:
|
のすべての部品番号 T453-800:
| シリーズ | ITAV, A | VRRM, V |
| T453-800-24 | 800A | 2400V |
| T453-800-26 | 800A | 2600V |
| T453-800-28 | 800A | 2800V |
| T453-800-30 | 800A | 3000V |
| T453-800-32 | 800A | 3200V |
| T453-800-34 | 800A | 3400V |
| T453-800-36 | 800A | 3600V |
円板サイリスタT453-800の極性（アノード、カソード、ゲート）と寸法：
|
|
位相制御サイリスタの技術パスポート（サンプル）：
サイリスタを供給する場合、必要に応じて技術パ スポートと適合証明書を提供します。
ハイパワー半導体 AS ENERGITM
当社は、電流15000A、電圧9000Vまでのパワー半導体（パワーサイリスタ、モジュール、整流ダイオード、ローターダイオード、溶接ダイオード、トライアックなど）、およびそれらに対応する空気ヒートシンク、水ヒートシンクを幅広く製造・販売しています。半導体はどのような数量でも購入することができ、大量注文の場合は価格が安くなります。
顧客の信頼を得て、世界中に製品を供給している。
パワーサイリスタ、ダイオード、モジュールの購入に関するご質問は、電子メールにて下記までお問い合わせください：
そして、私たちはあなたに配送のための商業的なオファーを提供します。
人数が多い場合は、個別価格となります！
私たちは、お客様のご要望と技術的課題に応じて、
私たちの生産設備で製品を製造することをオープンにしています。
パワーディスクサイリスタ用ヒートシンク：
ヒートシンク（ラジエーター）は、ディスク設計においてパワー半導体デバイスの片面および両面冷却に使用される。
クーラーのヒートシンクはアルミニウム製ラジエータープロファイルでできており、さまざまな気候条件下で使用する場合、追加の保護コーティングは必要ありません。
ヒートシンクについての詳細はこちらをご覧ください： "ディスク装置用空冷ヒートシンクOシリーズ", "エアヒートシンク SFシリーズ", "水冷ヒートシンクSSシリーズ".

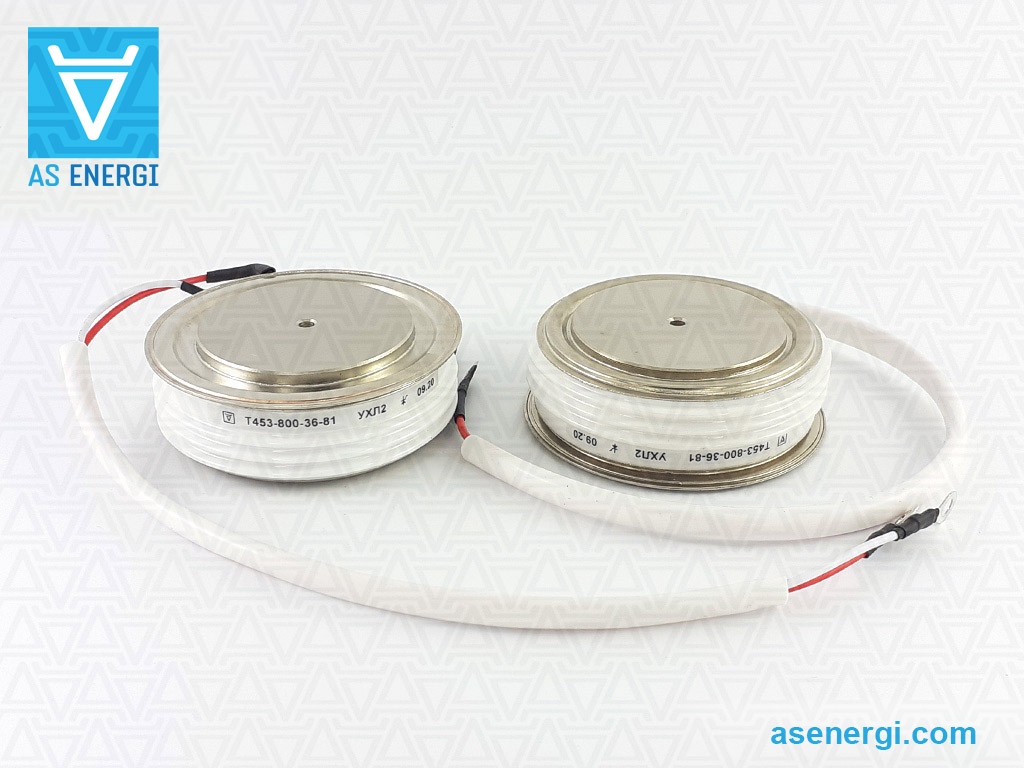

位相制御サイリスタSCRの写真：
