AS ENERGIアバランシェサイリスタ TL271-320-11 (TA271-320-11) - スタッドサイリスタ、320A 1100V
スタッドアバランシェサイリスタ TL271-320-11AS ENERGITM は汎用スタッドサイリスタで、TA271-320-11としても知られている。 平均順電流 ITAV – 320 アンペア, ピーク順逆繰り返し阻止電圧 VDRM/VRRM - 1100V. スタッドサイリスタは、直流電流と交流電流を変換して制御するように設計されています。 "スタッド装置用空冷ヒートシンクOシリーズ" サイリスタ冷却用も注文可能。
アバランシェ・サイリスタの冷却にはエアヒートシンクが使用される。 ヒートシンクとの信頼性の高い熱的・電気的接触を実現するため、組み立て時には締め付けトルクMdを守る必要があります。 組み立て時のサイリスタの放熱を良くするため、熱伝導ペーストを使用する（これは推奨事項であり、取り付けの前提条件ではない）。
サイリスタの極性は、ケースのアイコンで決まります。 サイリスタのベースがアノード、フレキシブルなパワーリードがカソード、パワーリードのベースから出るフレキシブルワイヤが補助カソード、ケースから出るフレキシブルワイヤが制御電極（ゲート）です。 サイリスタの技術仕様、部品番号ガイド、極性、 寸法、推奨クーラーを以下に示します。
サイリスタの冷却には空気と水のヒートシンクが使われる。 ヒートシンクとの信頼性の高い熱的・電気的接触を実現するため、組み立て時には締め付けトルクMdを守る必要があります。 組立時のサイリスタの放熱を良くするために、熱伝導ペーストを使用します。
アバランシェサイリスタAS ENERGITMの特長は、静的損失と動的損失が低いこと、VDRM/VRRMの値が広いこと、さまざまな産業での使用実績が豊富であること、電圧範囲が100～9000 V、アンペア数が10～15000 Aであること、熱サイクルおよび電気サイクルに対する耐性が高いこと、自然空冷または強制空冷であることです。
アバランシェサイリスタ TL271-320-11（TA271-320-11）の技術仕様、パラメータ、データシートPDF、外形図、寸法図を以下に示します。
アバランシェサイリスタの品質保証は、購入日から 2年間です。サイリスタ供給時には、必要に応じて技術パ スポートと適合証明書を発行しています。
スタッドサイリスタの最終価格は、電圧クラス、 数量、納入条件、メーカー、原産国、支払方法に よって異なります。
スタッド（フレキシブルリード）アバランシェサイリスタTL271-320-11（TA271-320-11）（320A 1100V）の一般仕様：
| スタッドアバランシェサイリスタ仕様 | TL271-320-11 (TA271-320-11) |
|
| 平均順電流（ケース温度） | ITAV (TC) | 320 A (100ºC) |
| 繰り返しパルス閉状態電圧；繰り返しパルス逆電圧 | VDRM/VRRM | 1100 V |
| オン状態のサージ電流 | ITSM | 9.0 kA |
| オン状態のしきい値電圧 | VT(TO) | 1.012 V |
| オン状態のピーク電圧 | VTM | 1.65 V |
| オン状態のピーク電流 | ITM | 1005 A |
| オンステート傾斜抵抗 | rT | 0.717 mΩ |
| ピーク・オフ状態の繰り返し | IDRM | 35 mA |
| オフ電圧の臨界上昇率 | (dVD/dt)cr | 320-1000 V/µs |
| オン状態電流の臨界上昇率 | (diT/dt)cr | 800 A/µs |
| ゲートトリガー直流 | IGT | 250 mA |
| ゲートトリガ直接電圧 | VGT | 2.5 V |
| pn接合の温度 | Tvj max | 140 ºC |
| 衝撃の逆方向電力損失 | PRSM (tp) | 16 kW (100ms) |
| 熱抵抗、ジャンクション対ケース | Rth(j-c) | 0.085 ºC/W |
| 重量 | W | 440 g |
| 推奨ヒートシンク | ヒートシンク | O181, O281, OM105 |
| パッケージ（ハウジング） | タイプ | ST7 |
| スタッドスレッド | - | M24 |
| データシート |  |
|
スタッドアバランシェサイリスタの部品番号ガイド：
| TL | 271 | - | 320 | - | 11 |
| TL | – | サイリスタ・アバランシェ（「TA」の代替表示）  AS ENERGITM |
| 271 | – | サイリスタタイプ（スタッドタイプ、フレキシブルリード）. |
| 320 | – | 開放状態の平均電流 IT(AV), Amp. |
| 320 | – | 電圧クラス VRRM / 100 (公称電圧 - 1100 V). |
スタッド式アバランシェサイリスタTL271-320-11の極性（アノード、カソード、ゲート）と寸法：
|
|
||||||
ハイパワー半導体 AS ENERGITM
当社は、電流15000A、電圧9000Vまでのパワー半導体（パワーサイリスタ、モジュール、整流ダイオード、アバランシェダイオード、ロータダイオード、溶接ダイオード、トライアックなど）、およびそれらの空冷・水冷ヒートシンクを幅広く製造・販売しています。
半導体デバイスは数量に関係なく購入でき、大量注文の場合は価格が安くなります。お客様の信頼を得て、世界中に製品を供給しています。
パワーサイリスタ、ダイオード、モジュールの購入に関するご質問は、電子メールにて下記までお問い合わせください：
そして、私たちはあなたに配送のための商業的なオファーを提供します。
人数が多い場合は、個別価格となります！
私たちは、お客様のご要望と技術的課題に応じて、
私たちの生産設備で製品を製造することをオープンにしています。
パワースタッドサイリスタ用ヒートシンク：
スタッド設計では、パワー半導体デバイスの冷却にヒートシンク（ラジエーター）が使用される。
クーラーのヒートシンクはアルミニウム製ラジエータープロファイルでできており、さまざまな気候条件下で使用する場合、追加の保護コーティングは必要ありません。
ヒートシンクについて詳しくはこちら：с "スタッド装置用空冷ヒートシンク".
パワースタッド取付けサイリスタの設置推奨事項：
全温度範囲にわたるサイリスタとクーラーの合わせ面間の熱伝達と電気的接触の信頼性は、適切なトルクによって確保されます.
組み立てる前に、目視検査(1)を行い、接触面に機械的な損傷がないか、アルコール（トルエン、ガソリン、アセトン）を染み込ませて拭き取る (2)。
サイリスタ(3)、クーラーの2番目の部分、グラスファイバー製インシュレーター、スラストワッシャーを取り付けます。
取り付け後、ファスナー（ナットとワッシャー）は腐食しないように追加で固定する必要があります。
パワーサイリスタに関するヒントと推奨事項：
パワーサイリスタは、すべてのパラメー タに対して、限界負荷で長時 間動作させるべきではありません。この場合、安全係数は装置に要求される信頼性の程度によって決まります。
故障した電源サイリスタを、交換するサイリスタのパラメー タに適合するサイリスタと交換する。
周囲温度が高い環境で使用する場合は、過冷却を行う必要があります。
適切な熱放散を確保するため、パワーサイリスタとクーラーの定期的な清掃を行い、ほこりや汚れを除去することを推奨します。
並列に接続されたパワーサイリスタ間の電流を等しく するために、誘導分流器（多くの場合、撚りトロイ ダル線）を使用する必要があります。最も一般的な接続方法は、閉回路、 コモンコイル回路、パワーサイリスタです。この場合の分流器の効率は、磁性線の断面積で決まります。
電力用サイリスタを直列に接続した場合の電圧アン バランスの防止は、各サイリスタに並列に接続したシャ ント抵抗を使用することで実現します。各サイリスタに並列にコンデンサを接続すること で、過渡状態での電圧均一化を図ります。
動作中の高電圧下のパワーサイリスタに触れることは厳禁です。

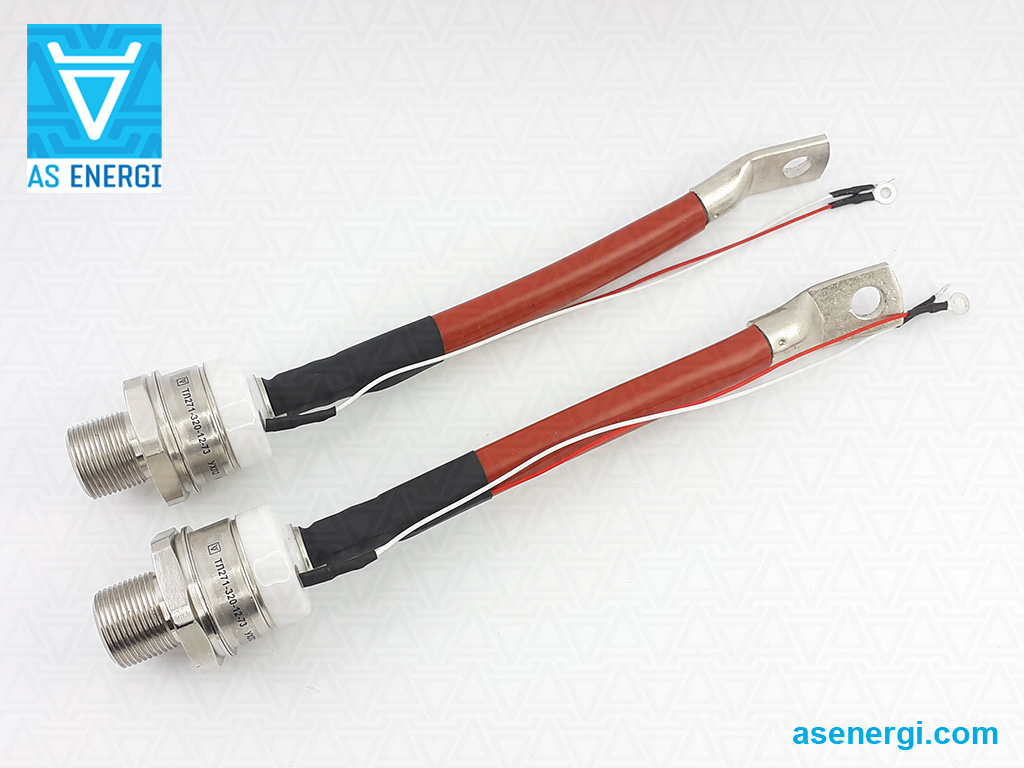

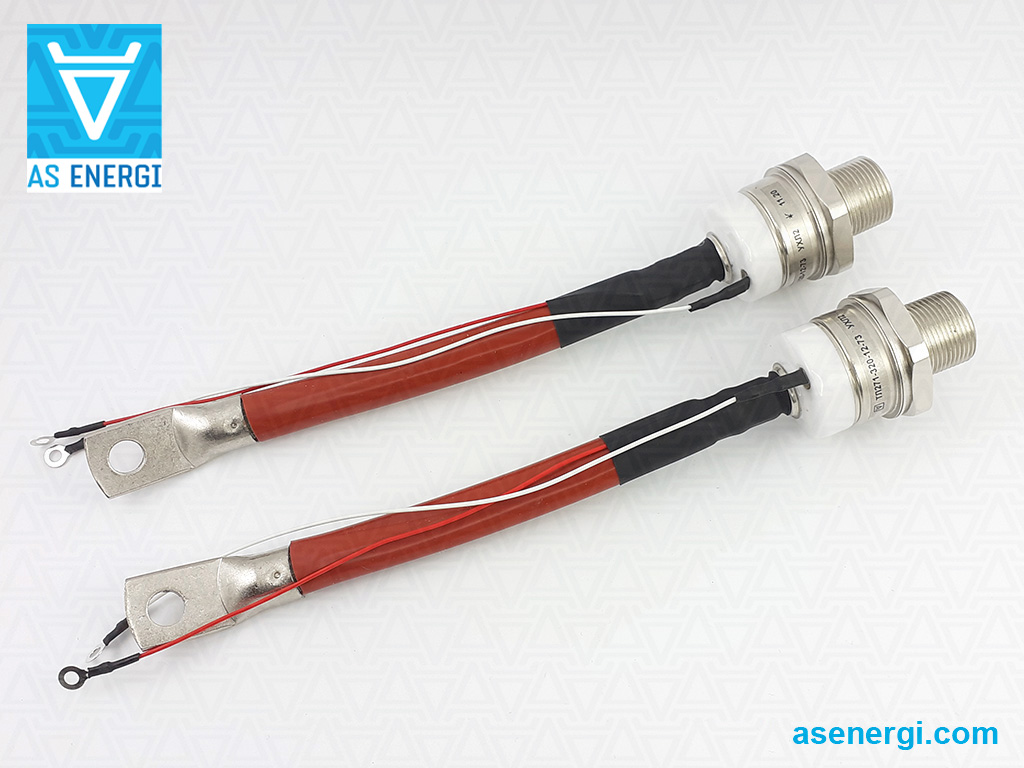

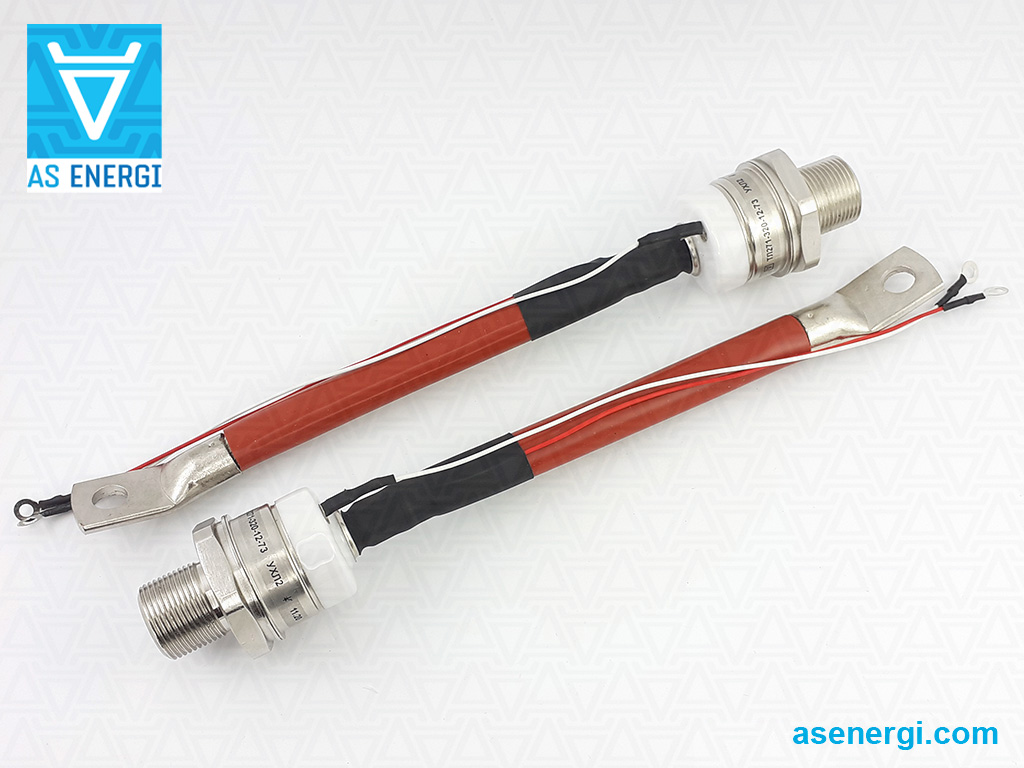

パワーサイリスタの写真 TA171, TA271, TA371:
-
TA171-320
-
TA271-320
-
TA371-320
-
TA171, TA271, TA371
-
TA271-250
-
TA271-250
-
TA271-250
-
TA271-250
