ディスクSCRサイリスタ＆整流ダイオード用空冷ヒートシンクO173

ヒートシンク接触面直径		Ø76 mm
応用機器ハウジング	接触面	Ø60-Ø75 mm
	外径	Ø85-Ø112 mm
電流用デバイスに適用される		1000A - 6300A
消費電力		400 W
ヒートシンク O173		ご要望に応じて + –
寸法 B×L×H		265x250x225 mm
Weight		12 kg

空冷ヒートシンク O173-250 AS ENERGI^TMは、ディスク設計のパワー半導体デバイスの片面および両面冷却に使用され、ハウジングタイプは PD63, PD73, PT63, PT73, D.F1, D.F3, T.F1, T.F2, T.F5.

ヒートシンクの接触面直径はØ76 mm。適用機器のハウジング接触面Ø60-Ø75 mm、外径Ø85-Ø112 mm。

ヒートシンクは、電流1000A - 6300A用のパワーSCRサイリスタおよび整流ダイオードの冷却に使用されます。

気流冷却は、発生する熱量や半導体の動作条件によって、自然冷却と強制冷却がある。

特徴：耐腐食性アルミニウム合金;低熱抵抗;取り付けスロットで簡単にインストールすることができます。

ヒートシンクはアルミニウム製ラジエータープロファイルでできており、異なる気候条件で使用する場合、追加の保護コーティングは必要ありません。

タブレット（ディスク）デザインの半導体デバイス（パワーダイオード、サイリスタ）とクーラーの組み立ては、クランプボルトとトラバースによって行われます。ヒートシンクとパワーデバイスの接触面は、粗さと平坦度の偏差が小さくなければなりません。

デバイスの最小電気損失と最大放熱のためには、パワーデバイスの仕様で指定された適切な取り付け力Fmを守る必要があります。

ヒートシンク、電流接点、半導体デバイスの接触面を取り付ける前に、アルコール（トルエン、ベンゼン、アセトン）を染み込ませた布で拭き、シリコン有機熱伝導ペーストを薄く塗って潤滑することを推奨します（これは推奨事項であり、取り付けの前提条件ではありません）。

ディスク型SCRサイリスタと整流ダイオードの電流範囲： 1000A, 1200A, 1250A, 1300A, 1400A, 1500A, 1600A, 1700A, 1800A, 1900A, 2000A, 2100A, 2500A, 2600A, 2700A, 2800A, 3000A, 3200A, 4000A, 4200A, 4300A, 5000A, 5200A, 5700A, 6000A, 6300A.

空冷ヒートシンク（放熱器）の仕様、パラメータ、寸法、外形、図面を以下に示す。

弊社は空冷ヒートシンクの品質保証を購入日から2年間提供します。ヒートシンクを提供する際、必要に応じて技術パスポートを提供します。

空冷ヒートシンクの最終価格は、数量、納期、メーカー、原産国、支払形態によって異なります。

空冷ヒートシンク O173 仕様書:

ヒートシンク仕様	O173 (O173-250)
ヒートシンク接触面直径	Ø76 mm
応用機器ハウジング（с接触面）	Ø60-Ø75 mm
適用機器ハウジング（外径）	Ø85-Ø112 mm
自然冷却による放熱 (P_F)	400 W
熱抵抗 R_th(h-a) (自然冷却)	0.195 °C/W
熱抵抗 R_th(h-a) (強制冷却、エアフロー V_cfh=6 m/s)	0.060 °C/W
流動抵抗 ΔPh	35 Pa
取付力 Fm, max	50 ± 10 kN
重量	12 kg
概要、寸法 B×L×H	265x250x225 mm
電流用デバイスに適用される	1000A - 6300A
アプリケーション・パッケージ・タイプ	PD63, PD73, PT63, PT73, D.F1, D.F3, T.F1, T.F2, T.F5
アプリケーションダイオード、サイリスタタイプ	D163, D173, T163, T263, T663, TFI163, TFI263, T173, T273, T373, T673, TF173, TF273, TFI173, TFI273, TFI373, TFI473, TFI573, TFI673, TFI773, TFI873

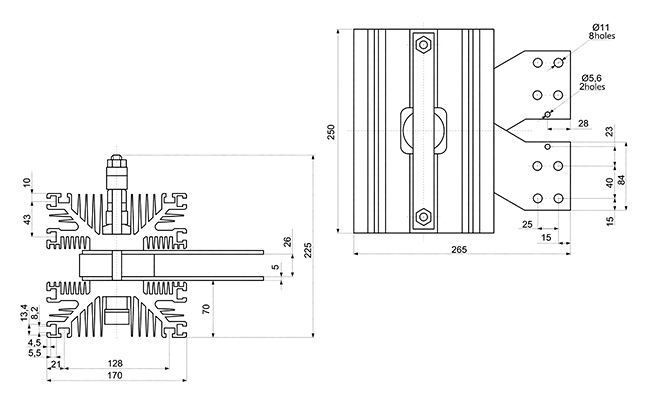

ヒートシンクO173の全体寸法と取り付け寸法：

空冷ヒートシンクの部品番号ガイド O173：

–

250

O	–	製品グループ半導体用ヒートシンク.
1	–	ヒートシンク設計変更のシリアル番号.
7	–	ディスク型ヒートシンクの接触面直径によるシリーズ分け.
3	–	デバイスのヒートシンク設計変更のシリアル番号： 1 - 両面冷却ディスク設計.
250	–	ヒートシンクの長さ, mm.

ディスク型半導体用空冷ヒートシンクO123の写真：

ハイパワー半導体 AS ENERGI^TM

当社は、電流15000A、電圧9000Vまでのパワー半導体（パワーサイリスタ、モジュール、整流ダイオード、アバランシェダイオード、ロータダイオード、溶接ダイオード、トライアックなど）、およびそれらの空冷・水冷ヒートシンクを幅広く製造・販売しています。
半導体デバイスは数量に関係なく購入でき、大量注文の場合は価格が安くなります。お客様の信頼を得て、世界中に製品を供給しています。

パワーサイリスタ、ダイオード、モジュールの購入に関するご質問は、電子メールにて下記までお問い合わせください：

[email protected]

そして、私たちはあなたに配送のための商業的なオファーを提供します。
人数が多い場合は、個別価格となります！

私たちは、お客様のご要望と技術的課題に応じて、
私たちの生産設備で製品を製造することをオープンにしています。

フォトギャラリー

フォトギャラリーでは、AS ENERGI^TMが製造したさまざまな半導体デバイス、半導体チップ、SCR、テストレポートの例をご覧いただけます。

写真をもっと見る

空気ヒートシンク付き円板サイリスタの推奨組み立て方法：

全温度範囲にわたるサイリスタとクーラーの合わせ面間の熱伝達と電気的接触の信頼性は、適切なトルク（クランプ力）によって確保されます。

組み立てる前に、目視検査(1)を行い、接触面に機械的な損傷がないか、アルコール（トルエン、ガソリン、アセトン）を染み込ませて拭き取る (2)。

検査後、電流接点（リード線）を修正し、構造のアライメントを固定するためにピンを取り付ける。

熱伝導のパラメーターを改善するために、組み立ての前にシリコン熱伝導性ペーストを薄く塗ることをお勧めします (1) 。

サイリスタ(3)、クーラーの2番目の部分、グラスファイバー製インシュレーター、スラストワッシャーを取り付けます。

トラバース (4) を通し、ナットを均等に締める。ズレがなく、接触面が均一であることを確認してください。

部品が十分にクランプされているが移動可能な場合、クーラーを平らな面に置き、表面の全体的な隣接面の平行度の公差をチェックすることをお勧めします (5).

各ナットを順番に(約 1/4 回転)ストップ (6) にクランプする。トラバースのたわみ量によって、達成されたクランプ力が要求されたものに対応するかどうかが決まる。

取り付け後、ファスナー（ナットとワッシャー）を腐食から保護する必要があります。

パワーサイリスタに関するヒントと推奨事項：

パワーサイリスタは、すべてのパラメータに対して、限界負荷で長時間動作させるべきではありません。この場合、安全係数は装置に要求される信頼性の程度によって決まります。

故障した電源サイリスタを、交換するサイリスタのパラメータに適合するサイリスタと交換する。

周囲温度が高い環境で使用する場合は、過冷却を行う必要があります。

適切な熱放散を確保するため、パワーサイリスタとクーラーの定期的な清掃を行い、ほこりや汚れを除去することを推奨します。

並列に接続されたパワーサイリスタ間の電流を等しくするために、誘導分流器（多くの場合、撚りトロイダル線）を使用する必要があります。最も一般的な接続方法は、閉回路、コモンコイル回路、パワーサイリスタです。この場合の分流器の効率は、磁性線の断面積で決まります。

電力用サイリスタを直列に接続した場合の電圧アンバランスの防止は、各サイリスタに並列に接続したシャント抵抗を使用することで実現します。各サイリスタに並列にコンデンサを接続することで、過渡状態での電圧均一化を図ります。

動作中の高電圧下のパワーサイリスタに触れることは厳禁です。
