整流ダイオード 100A, タイプD141-100 (300V - 1600V)

平均順電流, I_FAV	100A
電圧, V_RRM	300-1600V
電圧コード, V_RRM / 100	3 - 16
D141-100	ご要望に応じて + –
パッケージスレッド	SD4 M10x1.5
重量	90 g
データシート

整流器スタッドダイオード D141-100 AS ENERGI^TM は汎用ダイオードである。このパワーpn接合ダイオードは、300V - 1600V（電圧クラス3～16）までの電圧回路において、100AまでのDCおよびAC電流を500Hzまでの周波数で変換するように設計されています。ダイオード・パッケージ - SD4、取り付け標準ネジ - M10x1.5、（ご要望に応じて、UNFネジ3/8"-24UNF-2A）、重量 - 90 g。

ダイオードはスタッドデザインで供給されます。ダイオードの極性は、ケース上の極性記号で示されます。
順方向極性ダイオード - ダイオードのねじ込み式ベースがアノードで、フレキシブルな電源リードがカソードです。
逆極性ダイオード - ネジ式ベースがカソード、フレキシブル電源リードがアノード。
正極性は部品番号に記載されていない。逆極性は部品番号に「X」で記載されている。

この電源ダイオードは、代替品、代替品、アナログ、スタッドマウントパッケージの他のタイプのダイオード90A, 100 ampアンペアと同等であることができます。

ダイオードの冷却には空気と水のヒートシンクが使用される。ヒートシンクとの信頼性の高い熱的・電気的接触を実現するため、組み立て時には締め付けトルクM_dを守る必要があります。組み立て時のダイオードの放熱性を高めるため、熱伝導性ペーストが使用される。

ダイオードは、機能部と半導体素子を機械的衝撃や環境から隔離する密閉セラミックハウジングを備えています。フレキシブルパワーリード付きスタッドスクリューフィットダイオード。スタッドダイオードは、可動部品に使用できることで注目されています。

仕様・パラメータ、データシートPDF、テクニカルパスポートサンプル、寸法図、外形図、ケース図、推奨ヒートシンクを以下に示します。

弊社はパワーダイオードの購入日から2年間の品質保証を提供します。ダイオードを供給する際、必要に応じて技術パスポート、適合証明書を提供します。

ダイオードの定格： D141-100-3 (100A 300V), D141-100-4 (100A 400V), D141-100-5 (100A 500V), D141-100-6 (100A 600V), D141-100-7 (100A 700V), D141-100-8 (100A 800V), D141-100-9 (100A 900V), D141-100-10 (100A 1000V), D141-100-12 (100A 1200V), D141-100-14 (100A 1400V), D141-100-16 (100A 1600V).

位相制御スタッドダイオードの最終価格は、電圧クラス、数量、納入条件、メーカー、原産国、支払形態によって異なります。

整流ダイオードD141-100の一般仕様：

ダイオード仕様		D141-100
最大許容平均順電流（ケース温度）	I_F(AV) (T_case)	100 A (135°C)
繰り返しピーク逆電圧	V_RRM	300-1600 V
実効順電流	I_FRMS	157 A
サージ非繰り返し電流	I_FSM	2 kA
安全係数	I²t	24 kA²·s
ピーク順電圧、最大	V_FM	1.35 V
ピーク電流	I_FM	314 A
オン状態のしきい値電圧、最大	V_F(TO)	0.95 V
オン状態のスロープ抵抗、最大	r_T	1.600 mΩ
繰り返しピーク逆電流、最大	I_RRM	20 mA
pn接合の温度、最大	T_{vj max}	190 ºC
熱抵抗、ジャンクション対ケース、最大	R_th(j-c)	0.38 ºC/W
取付トルク	M_d	8±2 N·m
重量、約	W	90 g
パッケージタイプ、スレッド	概要	SD4 M10x1.5 mm
推奨ヒートシンク	ヒートシンク	O241
データシート	PDF

整流スタッドダイオード用部品番号ガイド D141-100:

141

–

100

–

D	–	ダイオード, AS ENERGI^TM
141	–	ダイオードタイプ（スタッド式）.
100	–	開放状態での平均順方向電流 I_F(AV), Amp.
X	–	なし = 順極性ダイオード: ネジ式ベース - 陽極, フレキシブル・パワー・リード - カソード; X = 逆極性ダイオード: ねじ込み式ベース – カソード, フレキシブルパワーリード – 陽極.
16	–	電圧クラス V_RRM / 100 (公称電圧 – 1600 V).
U	–	なし = スタッドベースメトリック ISO ネジ（標準）; U = スタッドベースインチUNFネジ（ご要望に応じて）.

のすべての部品番号 D141-100:

シリーズ	I_FAV, A	V_RRM, V
D141-100-3	100A	300V
D141-100-4	100A	400V
D141-100-5	100A	500V
D141-100-6	100A	600V
D141-100-7	100A	700V
D141-100-8	100A	800V
D141-100-9	100A	900V
D141-100-10	100A	1000V
D141-100-12	100A	1200V
D141-100-14	100A	1400V
D141-100-16	100A	1600V

スタッドダイオードD141-100、D141-100Xの極性（アノード、カソード）および寸法：

ダイオードデータシート D141-100:

ダイオードのデータシートをPDFでダウンロード D141-100

整流用スタッド型ダイオードの技術パスポート（サンプル）：

ダイオードを供給する際、必要に応じて技術パスポートと適合証明書を提供する。

ハイパワー半導体 AS ENERGI^TM

当社は、電流15000A、電圧9000Vまでのパワー半導体（パワーサイリスタ、モジュール、整流ダイオード、ローターダイオード、溶接ダイオード、トライアックなど）、およびそれらに対応する空気ヒートシンク、水ヒートシンクを幅広く製造・販売しています。半導体はどのような数量でも購入することができ、大量注文の場合は価格が安くなります。
顧客の信頼を得て、世界中に製品を供給している。

パワーサイリスタ、ダイオード、モジュールの購入に関するご質問は、電子メールにて下記までお問い合わせください：

[email protected]

そして、私たちはあなたに配送のための商業的なオファーを提供します。
人数が多い場合は、個別価格となります！

私たちは、お客様のご要望と技術的課題に応じて、
私たちの生産設備で製品を製造することをオープンにしています。

フォトギャラリー

フォトギャラリーでは、AS ENERGI^TMが製造したさまざまな半導体デバイス、半導体チップ、SCR、テストレポートの例をご覧いただけます。

写真をもっと見る

パワースタッドダイオード用ヒートシンク：

スタッド設計では、パワー半導体デバイスの冷却にヒートシンク（ラジエーター）が使用される。

クーラーのヒートシンクはアルミニウム製ラジエータープロファイルでできており、さまざまな気候条件下で使用する場合、追加の保護コーティングは必要ありません。

See fまたはヒートシンクに関する詳細情報： "スタッド装置用空冷ヒートシンク".

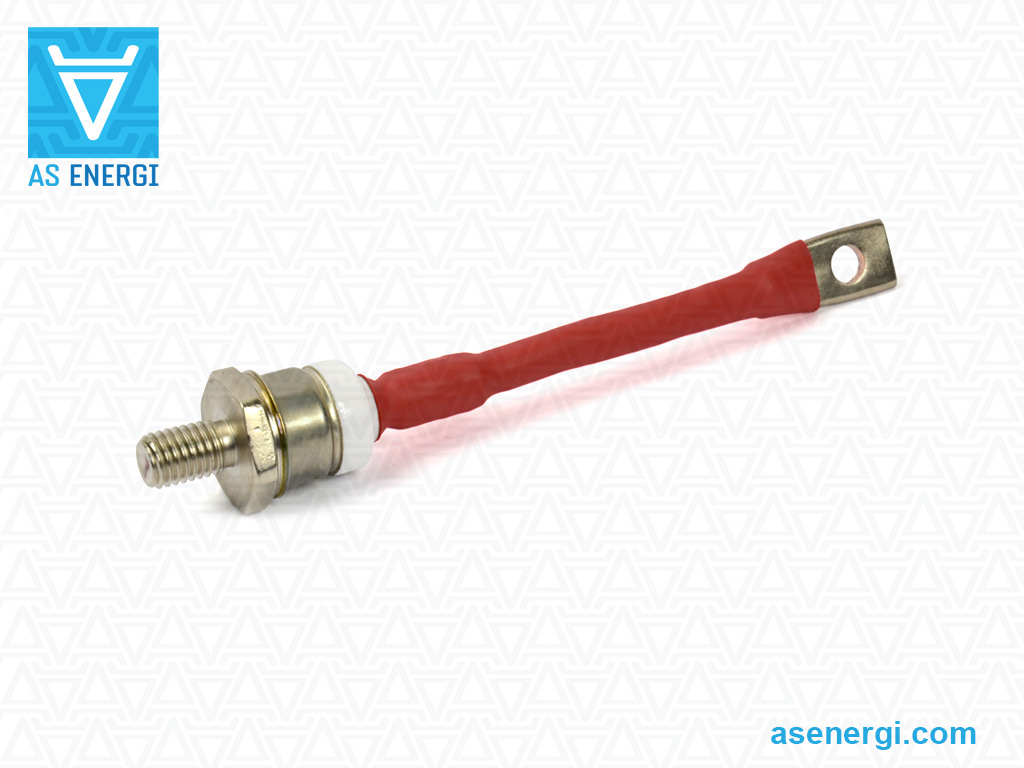

スタッド型整流ダイオードの写真:
